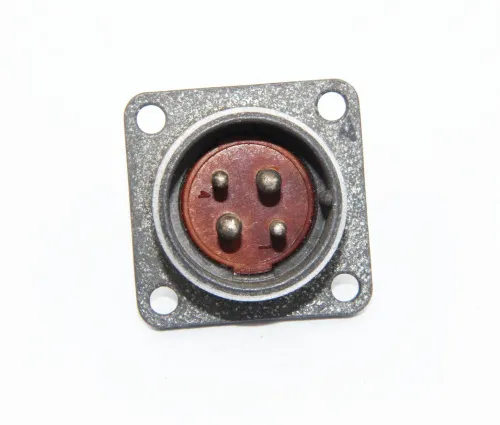

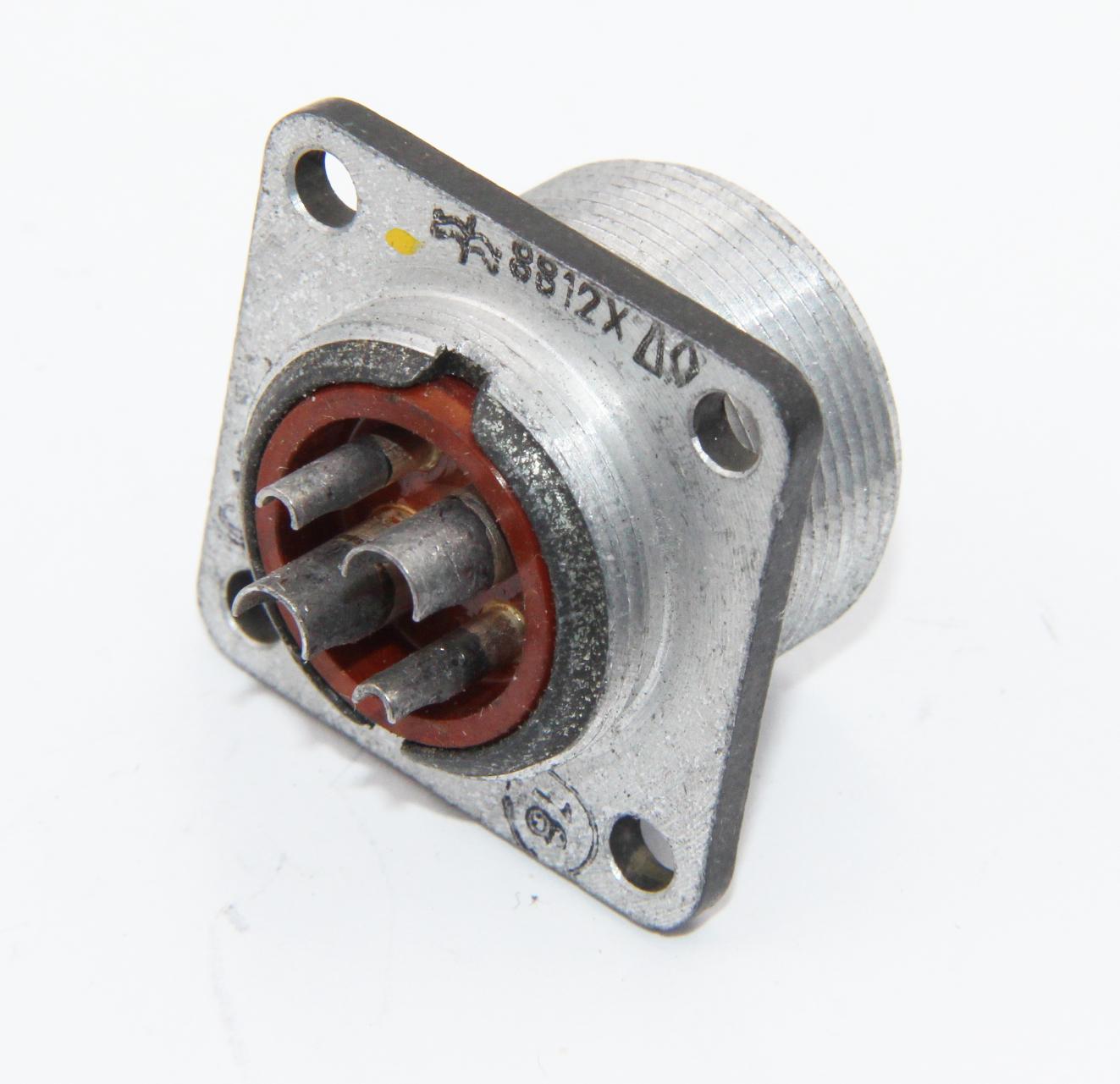

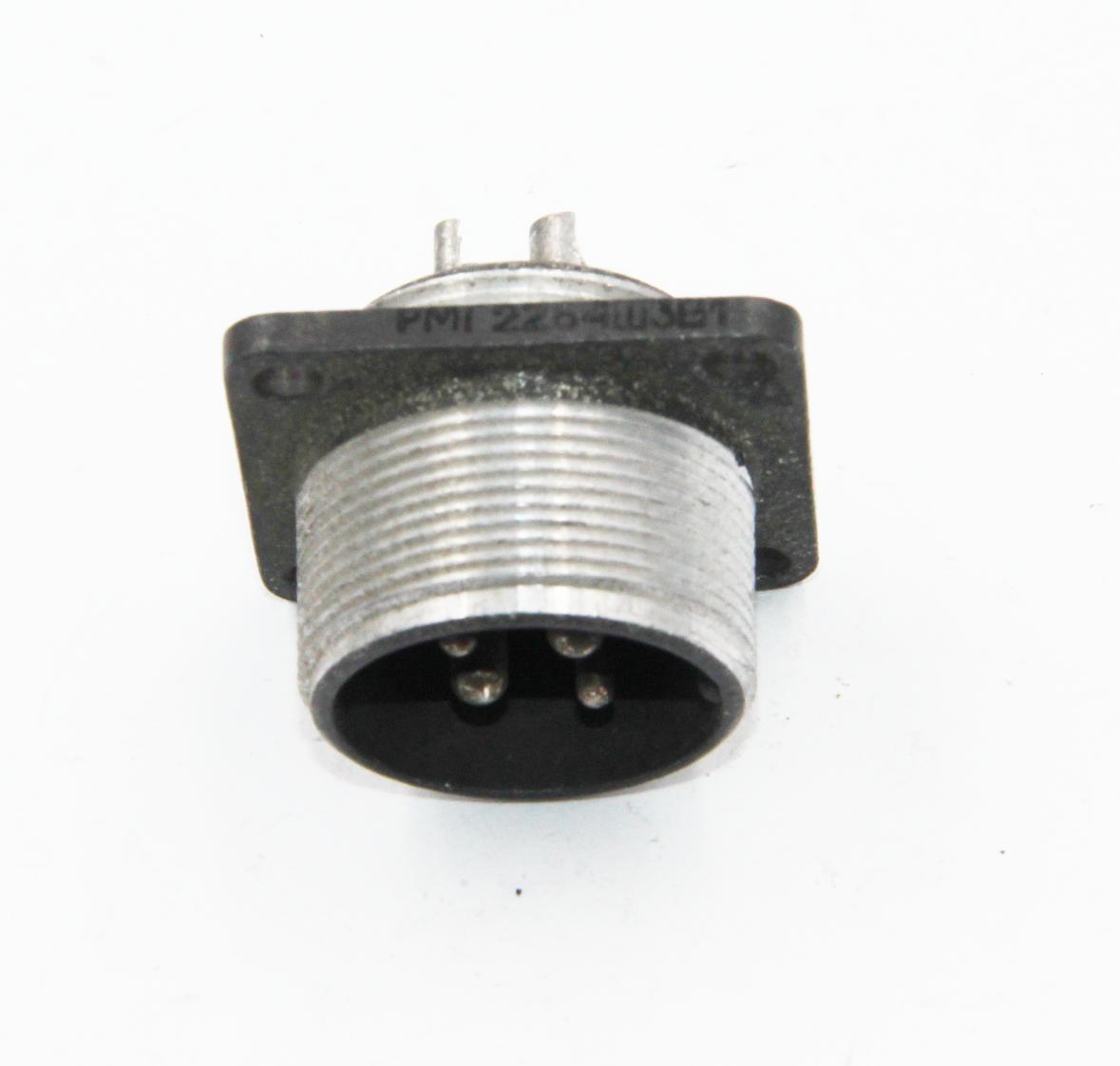

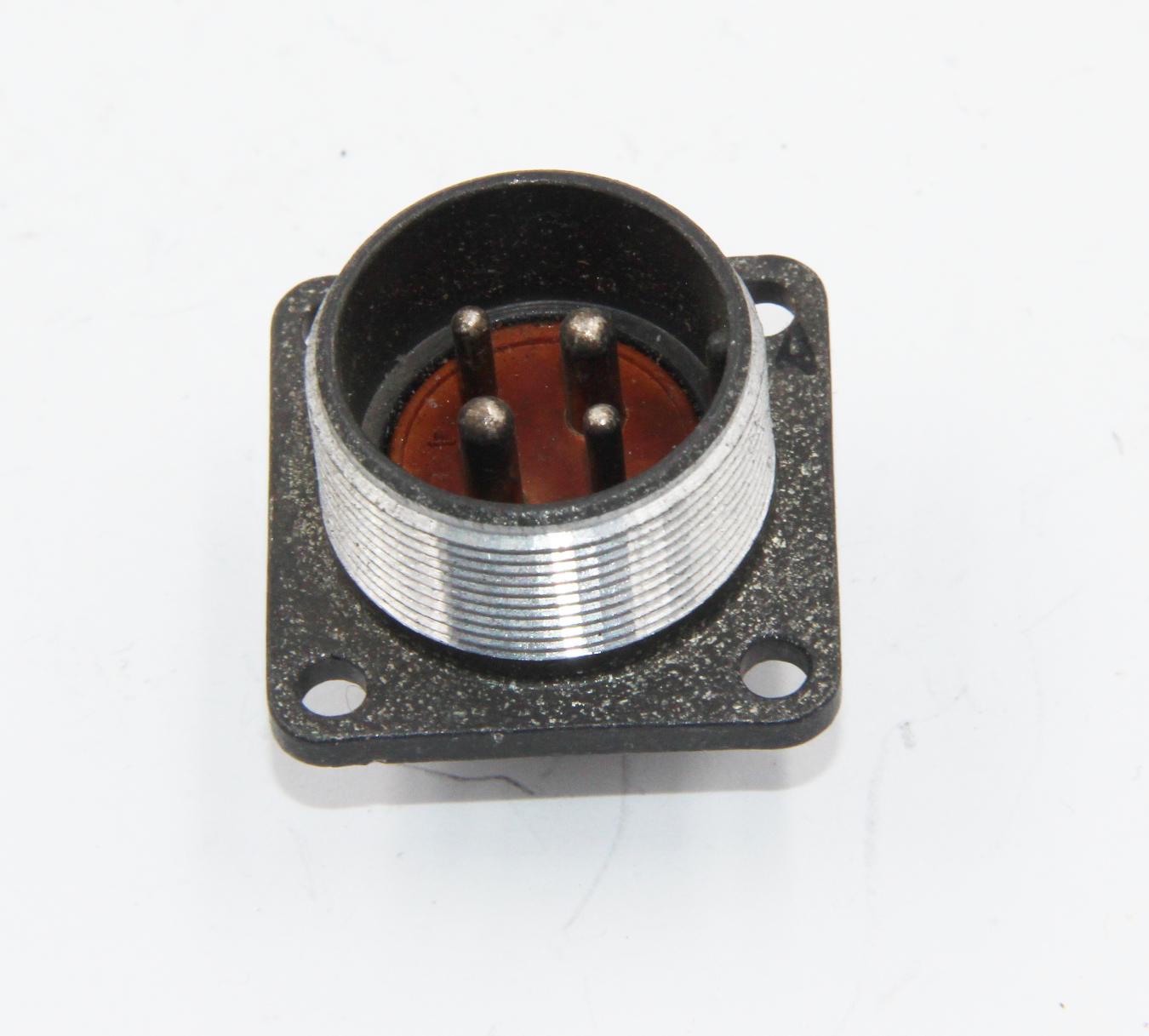

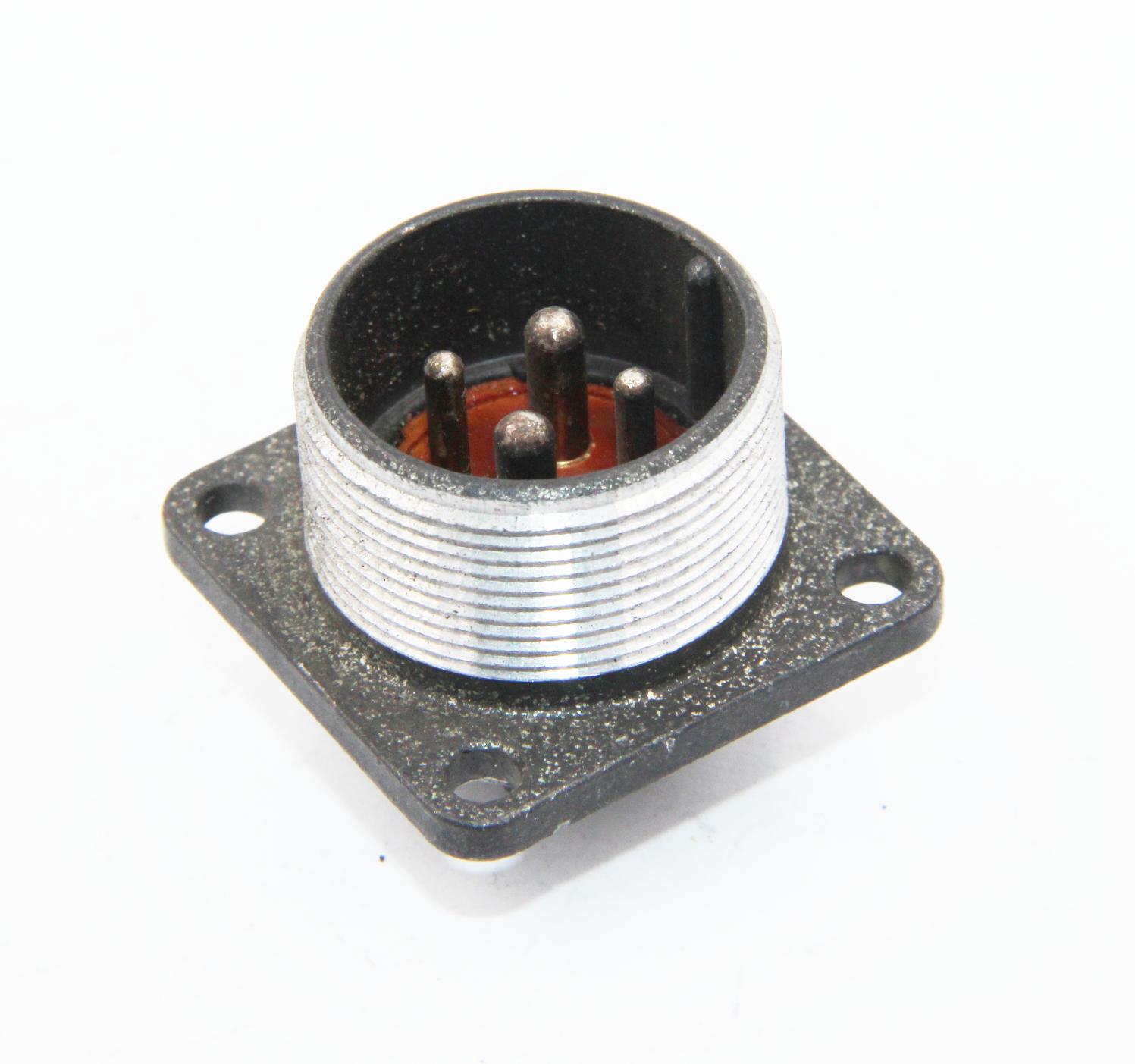

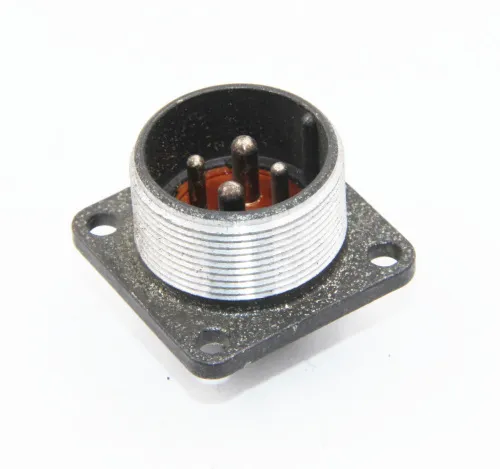

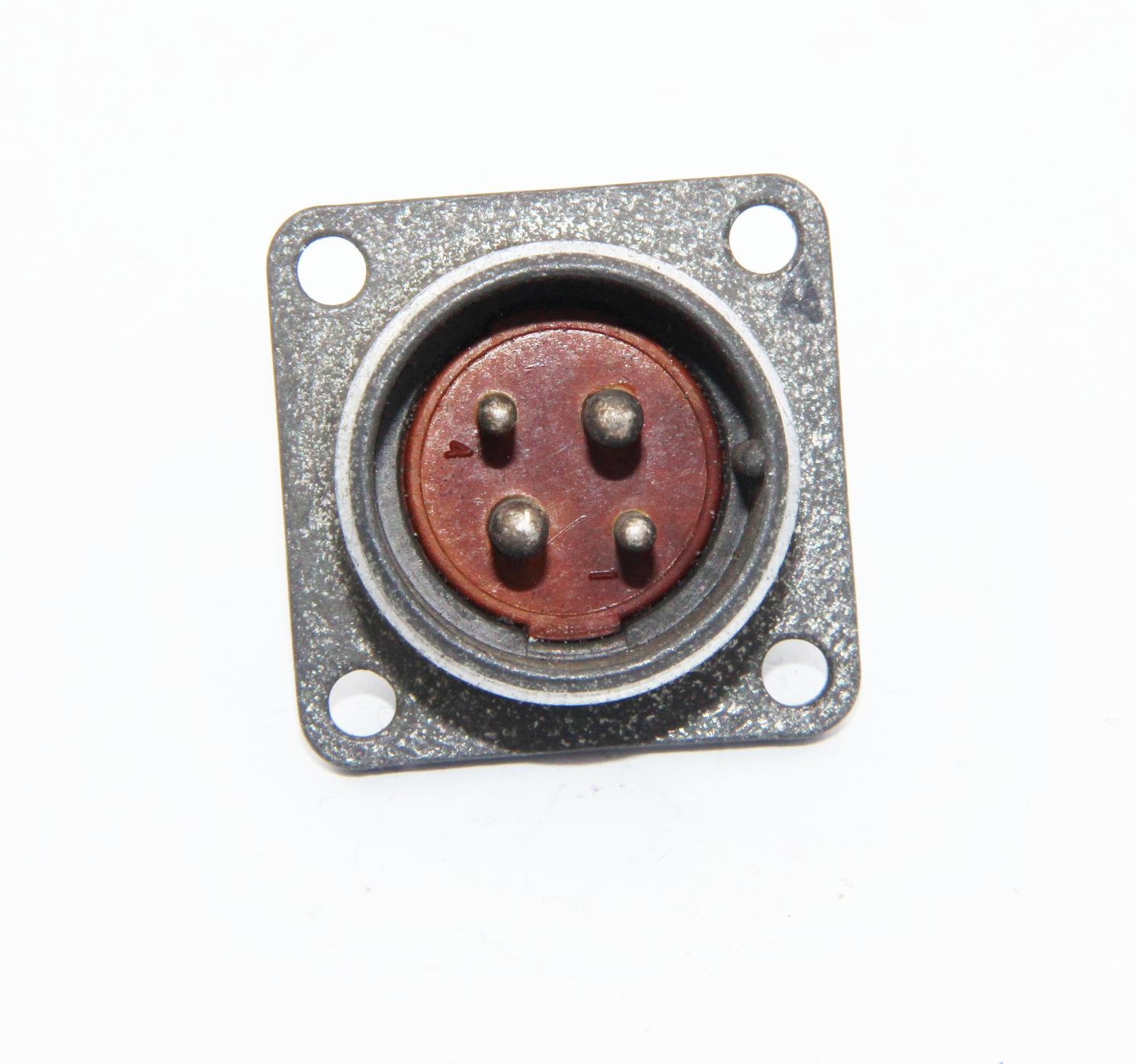

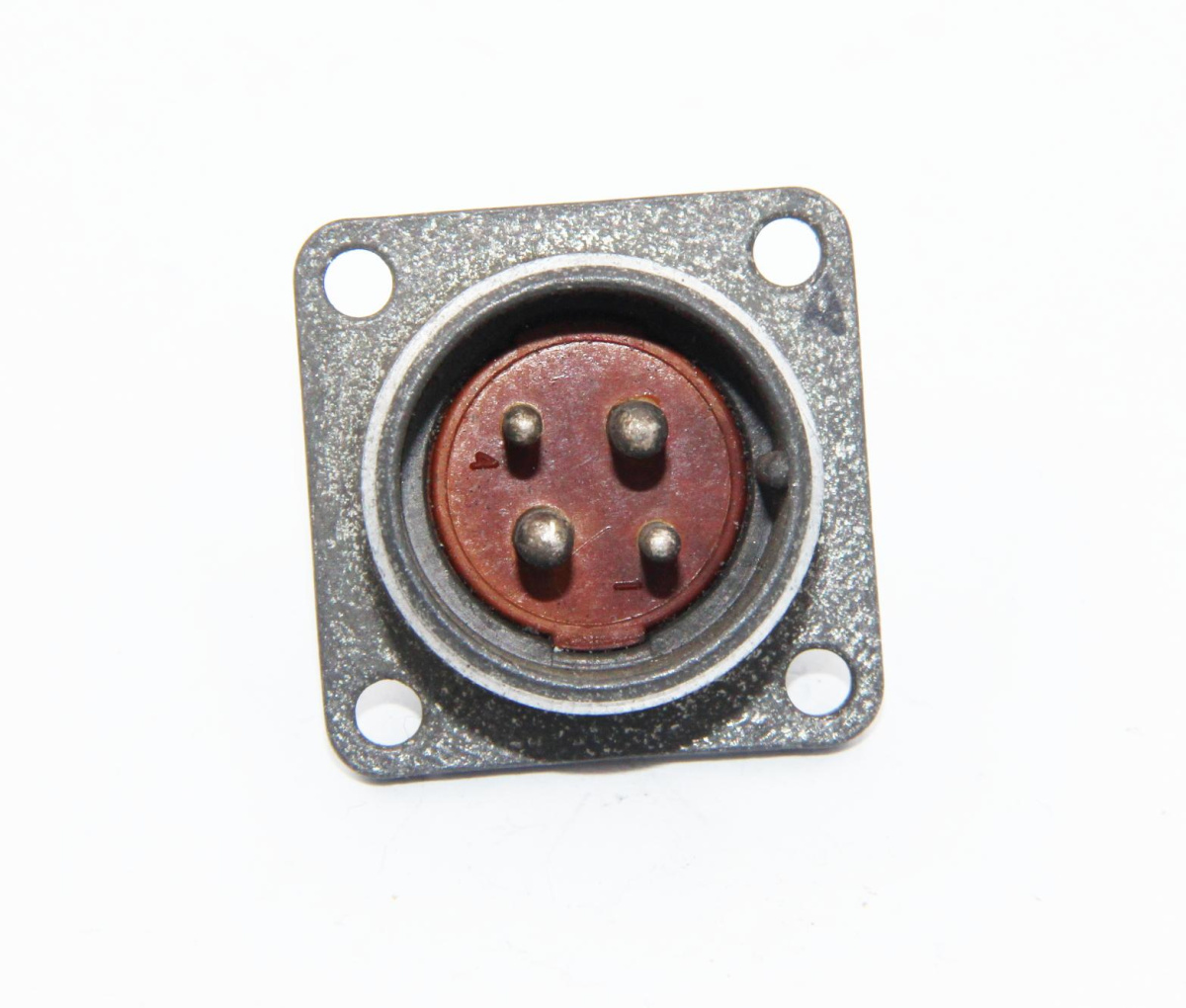

РМГ22Б4Ш3В1

Описание разъема  РМГ22Б4Ш3В1


Соединители (вилки герметичные) РМГ22Б4Ш3В1 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Изготавливаются для внутреннего монтажа, в климатическом исполнении УХЛ, в соответствие с техническими условиями ГЕ0.364.165ТУ.
Вилки приборные РМГ сочленяются с кабельными розетками 2РМТ, выпускаемыми по техническим условиям ГЕ0.364.126ТУ.
Вилки изготавливаются без патрубков или с прямыми патрубками для присоединения экранированного или неэкранированного кабеля.
Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
Покрытие контактов: золото или серебро.

Параметры разъема РМГ22Б4Ш3В1

Технические характеристики:
максимальное рабочее напряжение - 700 В
Ток на контакт, рабочий (в зависимости от сочетания и диаметра контактов): 3-28 A
Температура окружающей среды, рабочая: от -60 до +100 °С
Монтаж: объемный, печатный, пайкой
Герметичность: да
Покрытие контактов: золото, серебро
Число сочленений: 500
Сохраняемость: 15 лет
Минимальная наработка: 1000 часов

Структура условного обозначения:
РМГ22Б4Ш3В1
РМГ - тип соединителя;
22- условный размер корпуса;
Б - вид корпуса: Б - блочный (приборный);
4 - количество контактов;
Ш - часть соединителя: Ш - вилка;
3- обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость - 100 °C.
