ОНЦ-БГ-3-45/39П-1-В

Описание разъема  ОНЦ-БГ-3-45/39п-1-в

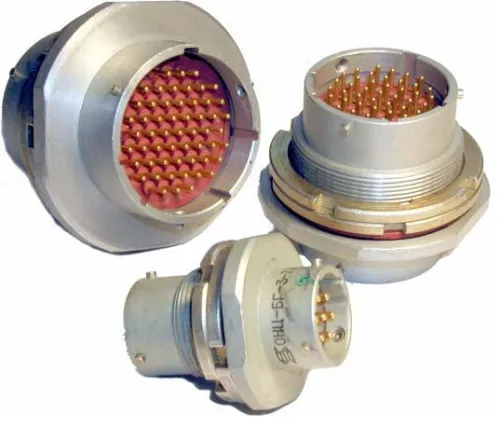

Переходники цилиндрические малогабаритные герметичные типа ОНЦ-БГ-3 внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700В (для переменного и импульсного токов - амплитудное значение). Переходники ОНЦ-БГ-3 состоят из приборной части. Переходники имеют фланец и крепятся к стенке прибора при помощи специальной гайки с контргайкой. Сочленение переходников - байонетное. Переходники ОНЦ-БГ-3 взаимосочленяемы с розетками типа СНЦ23 (ГЕ0.364.241ТУ) со стороны установки гайки для крепления переходника к изделию и розетками типа СНЦ23Л (ГЕ0.364.241) со стороны, обратной установке гайки, соответствующих типономиналов и углового положения изоляторов в корпусе. Контакты 1,0; 1,5; 2,0 мм покрыты золотом. Переходники во всеклиматическом исполнении по ГОСТ В 20.39.404-81.

ОНЦ-БГ-3 взаимосочленяемы с розетками типа СНЦ23 со стороны установки гайки для крепления переходника к изделию и розетками типа СНЦ23Л со стороны, обратной установке гайки, соответствующих типономиналов и углового положения изоляторов в корпусе.

Условные обозначения:



Переходник ОНЦ-БГ-3-3(4,7,10,19,24,28,32,41,43,45,55,61)/14(18,22,24,27,30,36,39)-П-1-а(б,в,г)-В, где:
ОНЦ-БГ - тип соединителя - переходник цилиндрический низкочастотный малогабаритный герметичный.
3 - номер разработки.
3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61 - количество контактов.
14, 18, 22, 24, 27, 30, 36, 39 - условный размер корпуса.
Часть соединителя:
- П - переходник.
Конструктивное исполнение:
- 1 - приборная часть без кожуха.
Позиция установки изолятора:
- а, б, в, г - варианты углового положения поляризующих шпонок и шпоночных пазов на корпусах;
- отсутствие буквы - нормальное положение изолятора.
В - всеклиматическое исполнение.
ГОСТ В 20.39.404-81 - обозначение технических условий.

Технические характеристики ОНЦ-БГ-3:

Рабочий ток на каждый контакт:
- диаметром 1 мм - от 3 А до 9 А;
- диаметром 1,5 мм - от 8 А до 15 А;
- диаметром 2 мм - от 12 А до 14 А.
Максимальный ток на одиночный контакт:
- диаметром 1 мм - 11 А;
- диаметром 1,5 мм - 20 А;
- диаметром 2 мм - 35 А.
Максимальное рабочее напряжение постоянного тока или амплитудное значение напряжения переменного тока - 700 В.
Сопротивление контактов:
- диаметром 1 мм - не более 10 мОм;
- диаметром 1,5 мм - не более 5 мОм;
- диаметром 2 мм - не более 3,2 мОм.
Количество сочленений-расчленений для изделия соединитель ОНЦ-БГ-3 - 500.
Минимальная наработка - не менее 3000 ч.
Срок сохраняемости - 15 лет.
Тип сочленения - байонетный.
Покрытие контактов - золото.
Переходники ОНЦ-БГ-3 состоят из приборной части, имеют фланец и крепятся к стенке прибора при помощи специальной гайки с контргайкой.
