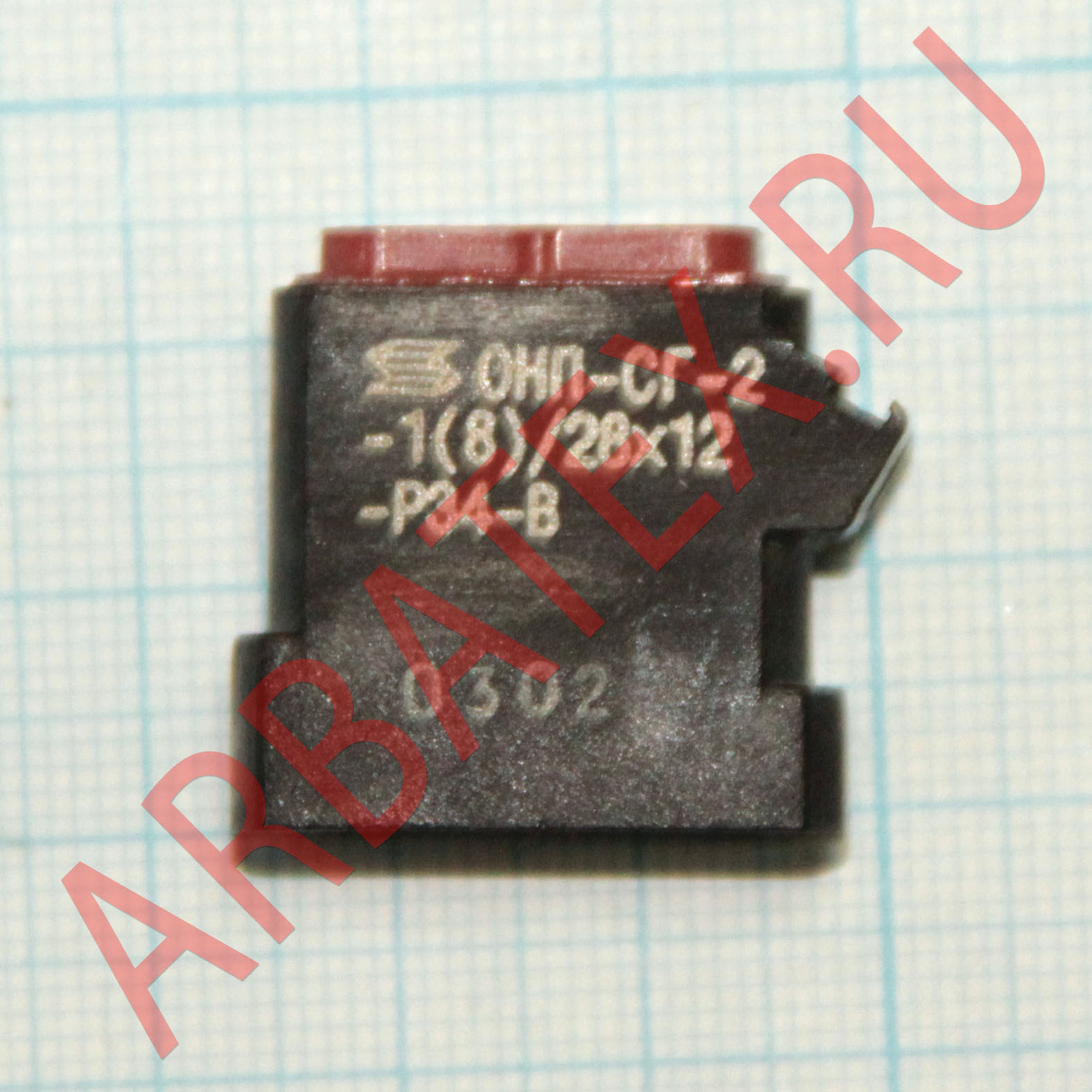

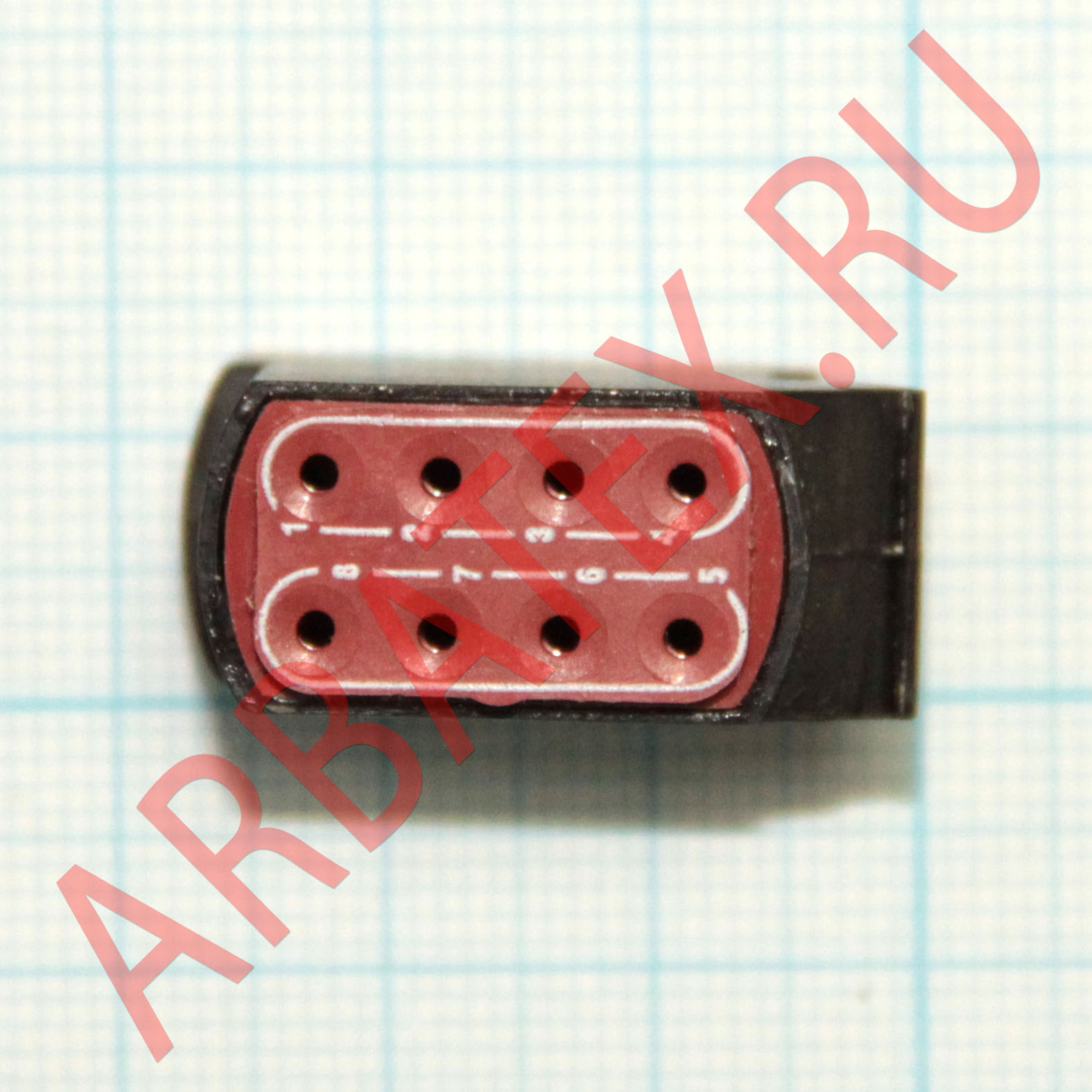

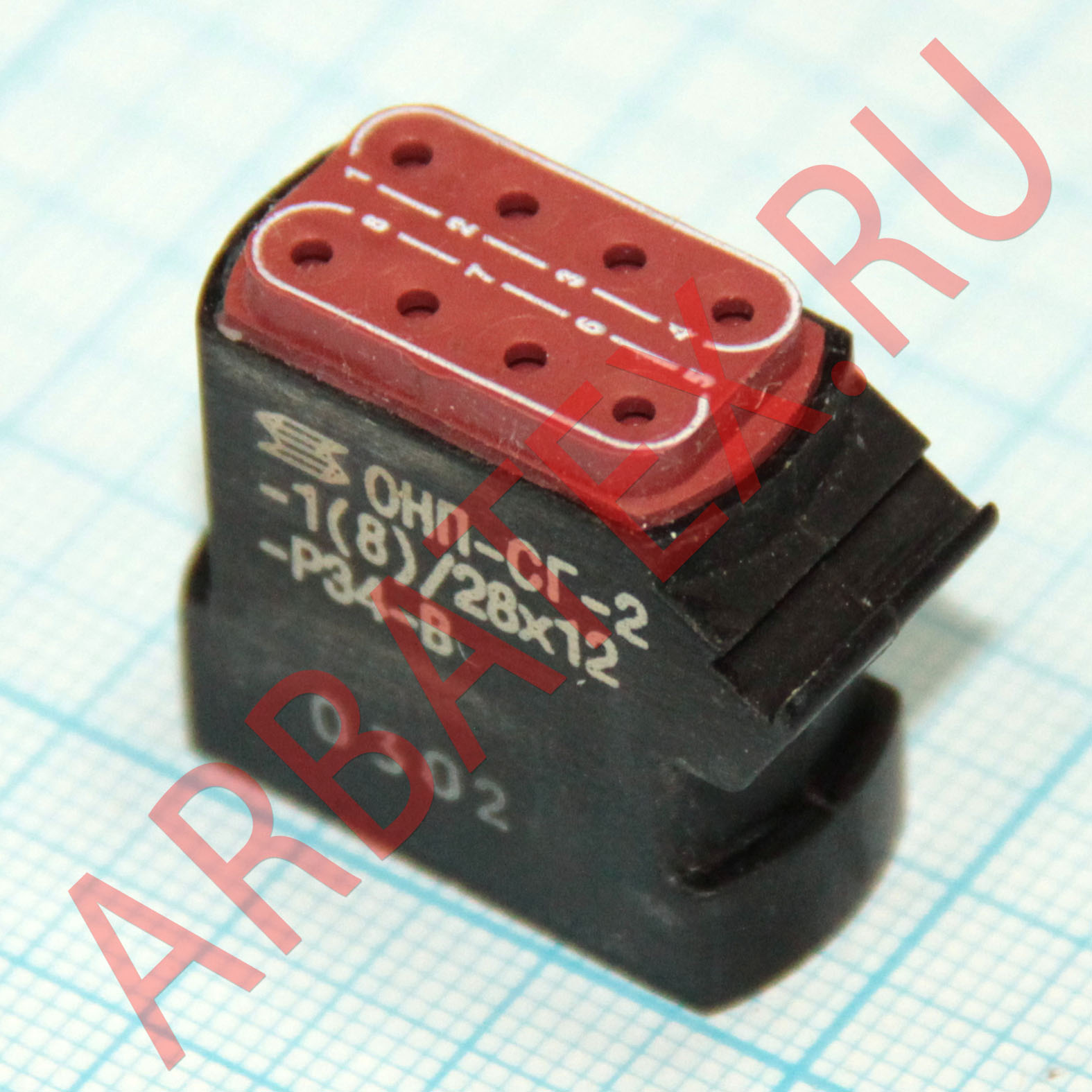

ОНП-СГ-2-1(8)/28х12-р34-в

ОНП-СГ-1, ОНП-СГ-2 внутреннего монтажа, предназначенные для работы в электрических цепях
постоянного, переменного (частотой до 3 МГц) токов при напряжениях до 500 В (амплитудное значение).
Состав соединителя: соединитель модульный.
Конструктивное исполнение: соединители могут устанавливаться в профильный рельс с
фиксацией концевыми зажимами или индивидуально.

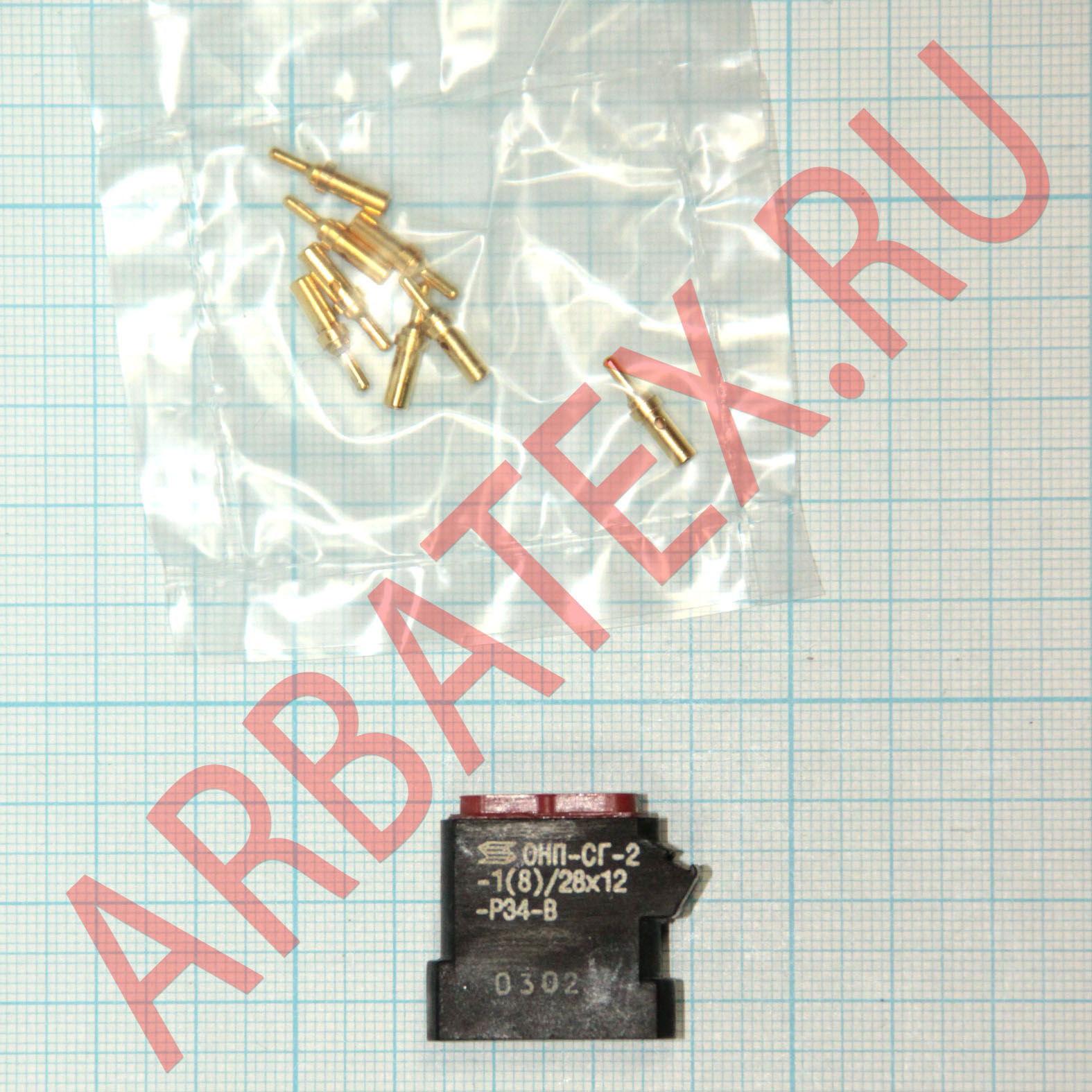

Покрытие контактов: Контакты покрыты золотом Ø 1,0 мм, 1,5 мм под обжимку.
Климатическое исполнение: Соединители изготовляют во всеклиматическом исполнении по
ГОСТ В 20.39.404.

Характеристики

1. Сопротивление в последовательной цепи диаметр контакта, 1,0 мм не более 10,0 мОм
между двумя внутренне соединенными
контактами одинакового размера:
диаметр контакта, 1,5 мм не более 6,5 мОм

2. Сопротивление изоляции: не менее 5000 МОм
диаметр контакта, 1,0 мм 5,0 А
диаметр контакта, 1,5 мм 9,0 А

3. Рабочий ток на каждый контакт в
зависимости от схемы расположения
контактов в изоляторе:

4. Максимальный ток на одиночный контакт: диаметр контакта, 1,0 мм 9,0 А
диаметр контакта, 1,5 мм 14,0 А 500 В

5. Максимальное рабочее напряжение
постоянного тока или амплитудное значение
напряжения переменного тока:
6. Минимальный срок сохраняемости
соединителей: 15 лет

7. Количество вставлении (извлечений)
каждого из штырей 10

8. Минимальная наработка соединителя в
зависимости от максимальной температуры
соединителя:

9. Соединители устойчивы к воздействию
специальных факторов.

Условия эксплуатации:

1. Синусоидальная вибрация: диапазон частот 1 – 2000 Гц
амплитуда ускорения 200 м/с² (20 g)
2. Механический удар одиночного действия: пиковое ударное ускорение 1000 м/с² (100 g)
3. Механический удар многократного действия: пиковое ударное ускорение 400 м/с²(40 g)
Климатические факторы:
1. Повышенная рабочая температура среды: покрытие контактов золото 155 °С
2. Пониженная предельная температура среды: минус 60 °С
3. Атмосферное пониженное рабочее давление: 0,67x103 Па
(5 мм рт. ст.)
4. Повышенная относительная влажность воздуха
при температуре плюс 35 °С с конденсацией влаги:
100 %
Примечание: Максимальная температура соединителя равна сумме повышенной рабочей температуры
среды и температуры перегрева контактов. Температура перегрева контактов не должна превышать 45 °С.
