Описание товара

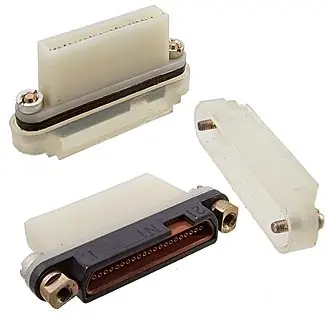

Соеденители ОНП-ЖИ-8 предназначены для работы в электрических цепях постоянного,переменного (частотой до 3 МГц) и импульсного токов. Соеденители состоят из вилки и розетки и имеют шпоночную поляризацию корпусов.Покрытие контактов-золото.Соеденители типа ОНП-ЖИ-8 изготавливаются для внутреннего монтажа,во всеклиматическом исполнении ,в соответсвии с техническими условиями АСЛР.434410.023 ТУ и взаимосочленяемы с соеденителями ОНП-ЖИ-8 по НЩО.364.021 ТУ
Структура условного обозначения:
ОНП-ЖИ-8-42/46х8-В38-1В
ОНП-ЖИ - тип соединителя;
42 - количество контактов;
46х8 - условный размер (длина и ширина);
Р - вид контактов: В - вилка, Р - розетка;
38 - конструктивное исполнение:
- 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора,
- 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора,
- 38 - вилка кабельная;
1 - номер позиции кодирующего элемента;
С - дополнительное обозначение только для соединителей с серебряным покрытием контактов;
В - всеклиматическое исполнение.
| Технические параметры соединителей ОНП-ЖИ-8: |
|---|
| Общее количество контактов: | 21, 42, 52, 54, 76 |
| Сопротивление контактов, не более, МОм: | 10 |
| Рабочий ток на одиночный контакт, А: | 1 |
| Суммарный ток на соединитель, А: | 21....60,8 |
| Максимальное рабочее напряжение, В: | 150 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Емкость между любыми контактами, не более, пФ: | 2 |
Синусоидальная вибрация:
- диапазон частот, Гц:
- ускорение, м/с2 (g): |
1....5000
400 (40) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 15000 (1500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3x10-4 (10-6) |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Минимальная наработка, часов: | 10000 |
| Количество сочленений-расчленений: | 250 |
| Срок сохраняемости, лет: | 25 |
