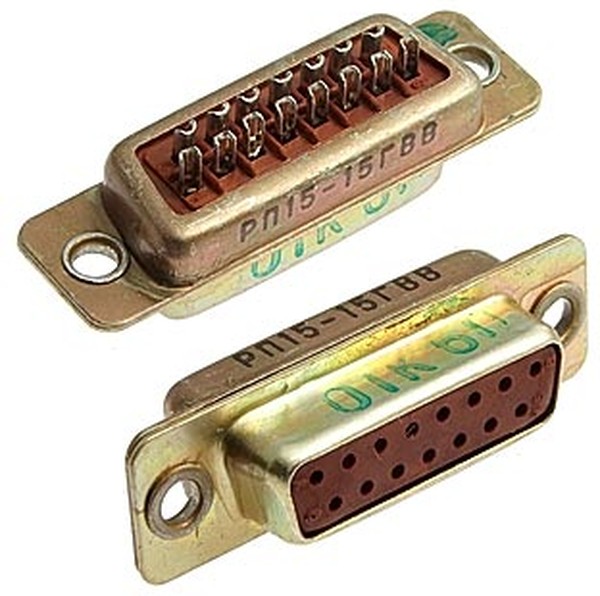

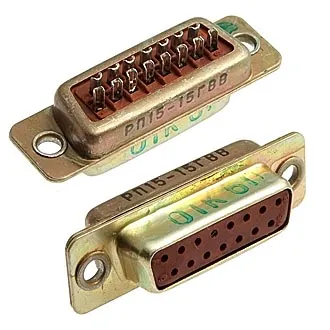

РП15-15ГВ

Описание разъема РП15-15ГВ



Комбинированные соединители для объемного монтажа РП15-15ГВ предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов с частотой до 3 МГц и в радиочастотных электрических цепях с частотой до 10 ГГц.
Соединители состоят из двух частей - ввилки и розетки. Вилки могут иметь кожух, розетки - фиксатор.
В зависимости от схемы расположения контактов соединители имеют 10 типономиналов.
Технические условия: НКЦС 434410.509 ТУ.

Параметры разъема РП15-15ГВ:

Технические характеристики спединителя РП15-15ГВ:
• Ток на контакт ...... 5 А
• Сопротивление н.ч контактов не более ...... 5 мОм
• Сопротивление в.ч контактов не более ...... мОм
• Количество сочленений – расчленений ...... 500
• Минимальная наработка ...... 10000 часов
• Срок сохраняемости ...... 15 лет

Структура условного обозначения:
РП15-15ГВ
РП15 - тип соединителя;
15 - количество н.ч. контактов;
Г - часть соединителя: Ш – вилка, Г - розетка;
В - покрытие контактов: В - серебро, А - золото;
Ф - наличие фиксатора (для розетки);
К - наличие кожуха (для вилки);
В - всеклиматическое исполнение.
