Описание товара:

Соединители РРС3, РРС4, РРС5, РРС6 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов.
390 руб. / шт Цена не является конечной и требует уточнения у менеджера.
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

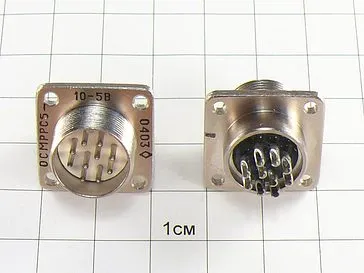

Описание разъема РРС5-10-1-5-В




Соединители РРС3, РРС4, РРС5, РРС6 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц)  токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3 или негерметичного перехода РРС6 и 2-х кабельных розеток РРС3. Ответными частями вилок РРС3 (4-х и 7-ми контактных) являются розетки РСТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Герметичность по крепления фланца корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 – с помощью резинового уплотнительного кольца и гайки, вилки РРС5 – с помощью резинового уплотнительного кольца и винтов.
Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от перепутывания при сочленении одинаковых диаметров.
Сочленение соединителей — резьбовое. Кабельные розетки изготавливаются без кожуха, с
прямым или угловым кожухом, приборные вилки – без кожуха. Схемы расположения контактов Æ 1 мм и их
количество приведены в табл. 1. Покрытие контактов: штырей – никель, гнезд – золото. Соединители
изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими
условиями ГЕ0.364.215Т



Параметры разъема РРС5-10-1-5-В:




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип соединителя РРС3 РРС4 РРС5 РРС6
Сопротивление контактов, мОм, не более 30 30 30 60
Сопротивление изоляции в нормальных климатических условиях, не менее 5000 Мом
Максимальная токовая нагрузка см. табл. 1
Максимальное рабочее напряжение (амплитудное значение), В 200
Скорость утечки воздуха, азота, гелия, водорода (в различных
концентрациях) при перепаде давления 0,2 Мпа (2 кгс/см2) 1·10-3 Па·см3·с -1 (1·10-5л мм.рт.ст. ·с-1)
Количество сочленений - расчленений 250
Минимальная наработка, ч 1000
Срок сохраняемости 15 лет
Минимальная наработка в зависимости от температуры соединителя
Минимальная наработка, ч Температура соединителя,



Условия эксплуатации разъема РРС5
Механические факторы:    Климатические факторы:
Синусоидальная вибрация:    Повышенная рабочая температура среды, °С    100
Диапазон частот, Гц:    1-5000    Пониженная рабочая температура среды, °С    -60
Ускорение, м/с2 (g)    600 (60)    Атмосферное пониженное рабочее давление, Па (мм. рт. ст.)    1.34•10-10(10-12)
Механический удар:
Одиночного действия:
Ускорение, м/с2 (g)    10000 (1000)
Многократного действия:
Ускорение, м/с2 (g)    1500 (150)



Минимальная наработка соединителей РРС5-10-1-5-В в зависимости от температуры соединителя
Минимальная наработка, ч    Температура соединителя, °С
1000     150
3000     102
5000     94
7500     88
10000    84
15000    78
20000    75
25000    72
30000    69
40000    65
50000    63
80000    57
100000    54
130000    51
Примечание. Температура соединителя равна сумме рабочей температуры среды и температуры перегрева контактов.
