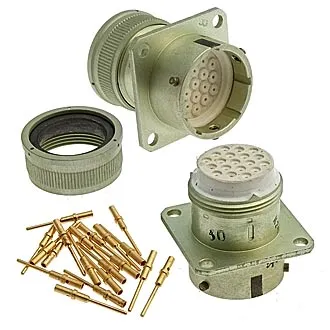

СНЦ23-7/22В-6-а-В розетка

СНЦ23-7/22В-6-а-В розетка цилиндрическая низкочастотная применяется для работы в электрических цепях постоянного, переменного (частотой - не более 3 МГц) и импульсного токов.

Условные обозначения:

СНЦ23-7/22В-6-А-В-розетка.
СНЦ23 - тип соединителя;
7 - количество контактов;
22 - условный размер корпуса;
В - вид корпуса: В - вилка, Р-розетка;
6 - конструктивное исполнение:
    - 6 - кабельная часть с прямым кожухом,
В - всеклиматическое исполнение.

Технические характеристики:

Максимальное рабочее напряжение - 700 В (ампл.).

Токовая рабочая нагрузка на контакт диаметром:

- 1,5 мм - 6 А;

- 2 мм - 12 А.

Токовая максимальная нагрузка на контакт диаметром:

- 1,5 мм - 9 А;

- 2 мм - 18 А.

Диаметр контактов - 1,5 мм; 2 мм.

Сопротивление контактов диаметром:

- 1,5 мм - не более 2,5 мОм;

- 2 мм - не более 1,6 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Минимальная наработка для изделия разъёмы СНЦ23-7/22Р-6-В - 1000 ч.

Количество сочленений-расчленений - 500.

Покрытие контактов - золото.

Монтаж проводов - обжимкой.

Рабочая температура-от -60°C до +155°C.
