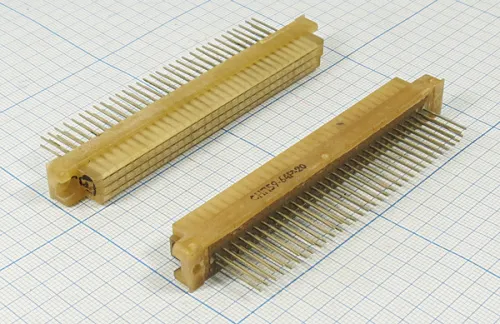

Описание разъема СНП59-64Р-20-2-В
Соединители состоят из вилки и розетки.
Каждый тип соединителя выполнен на изоляторах одного типоразмера с числом
рядов 2 и 3, а различное число контактов получают изменением их
расположения. При этом каждая схема расположения контактов соответствует
определенному ряду: 96, 64, 48, 32, 16 - для соединителей СНП58 и 64, 48,
32, 16 - для СНП59.
Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея,
росы и солнечной радиации.
Технические условия Ке0.364.043 ТУ.
Применение и эксплуатация.
Вилки соединителей СНП58 и СНП59 предназначены для установки и монтажа
пайкой на сменной печатной плате.
Розетки соединителей СНП58 и СНП59 устанавливаются на монтажной плате,
присоединение к проводам осуществляется методом модифицированной накрутки
двух одножильных проводов с диаметром жилы 0,2...0,25 мм.
Вилки соединителей СНП58 могут сочленяться с розетками как СНП58, так и
СНО63, а вилки СНП59 с розетками СНП59 и СНО64.
Параметры разъема СНП59-64Р-20-2-В:
Технические характеристики СНП59:
Рабочий ток на контакт - 2 А.
Напряжение при расстоянии между соседскими контактами:
- от 2,5 мм до 4 мм - не более 250 В;
- от 5 мм до 7,5 мм - не более 400 В;
- от 10 мм - не более 700 В.
Сопротивление контактов - не более 15 мОм.
Сопротивление изоляции - не менее 5000 МОм.
Электрическая прочность изоляции - не менее 1200 В; 1600 В; 2300 В.
Емкость между контактами - не более 2,5 пФ.
Усилие расчленения контактов с контрольным калибром - от 0,14 Н до 0,6 Н (от
0,014 кгс до 0,06 кгс).
Усилие расчленения соединителей:
- 16 контактов - 20 Н (2 кгс);
- 32 контакта - 26 Н (2,6 кгс);
- 48 контактов - 40 Н (4 кгс);
- 64 контакта - 55 Н (5,5 кгс);
- 96 контактов - 80 Н (8 кгс).
Число сочленений-расчленений - 500.
Минимальная наработка СНП59:
- с покрытием серебро - 10 000 ч;
- с покрытием золото - 15 000 ч.
Минимальный срок сохраняемости - 25 лет.
Условия эксплуатации:
Синусоидальная вибрация:
- диапазон частот - от 1 Гц до 2000 Гц;
- амплитуда ускорения - 100 м/с2.
Акустический шум:
- диапазон частот - от 50 Гц до 10 000 Гц;
- уровень звукового давления - 150 дБ.
Механический удар одиночного действия:
- пиковое ударное ускорение - 5000 м/с2;
- длительность действия - от 1 мс до 2 мс.
Механический удар многократного действия:
- пиковое ударное ускорение - 400 м/с2;
- длительность действия - от 2 мс до 10 мс.
Допустимое линейное ускорение СНП59 - 250 м/с2.
Атмосферное пониженное давление:
- рабочее - 670 Па (5 мм рт. ст.);
- предельное - 12 кПа (90 мм рт. ст.).
Атмосферное повышенное давление - 294 кПа (3 кгс/см2).
Температура среды пониженная - (-60° С).
Температура среды повышенная - 70° С;
Смена температур - от -60° С до +105° С.
Повышенная относительная влажность воздуха при температуре 35° С - 98%.
Иней и роса, соляной туман, статическая пыль, солнечное излучение, плесневые
грибы.
Хвостовики контактов СНП59 должны допускать присоединение проводов сечением:
- один провод - 0,2 мм;
- два провода - 0,14 мм2.
СНП - тип соединителя - соединитель врубного сочленения низкочастотный
прямоугольный для печатного монтажа с метрическим шагом между контактами.
59 - порядковый номер разработки.
16, 32, 48, 64, 96 - количество контактов.
95×11; 94×11 - условный размер соединителя.
Тип контакта:
- В - штыревой;
- Р - гнездовой.
Конструктивное исполнение хвостовиков контактов:
- 20 - хвостовики розеток для прямого монтажа в отверстия печатной платы;
- 21 - хвостовики вилок для объемного монтажа в отверстия печатной платы;
- 23 - хвостовики вилок для углового монтажа в отверстия печатной платы;
- 24 - хвостовики розеток для объемного монтажа пайкой.
Вид покрытия контактов:
- 1 - золото;
- 2 - серебро.
Тип хвостовика:
- 0 - для печатного монтажа;
- отсутствие цифры - под две накрутки;
- 1 - под три накрутки.
