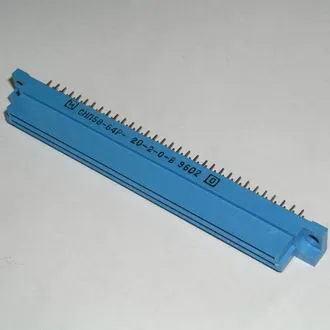

СНП58-64Р-20-2-О-В

Описание разъема СНП58-64Р-20-2-О-В


Соединители состоят из вилки и розетки.
Каждый тип соединителя выполнен на изоляторах одного типоразмера с числом рядов 2 и 3, а различное число контактов получают изменением их расположения. При этом каждая схема расположения контактов соответствует определенному ряду: 96, 64, 48, 32, 16 - для соединителей СНП58 и 64, 48, 32, 16 - для СНП59.
Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации.
Технические условия Ке0.364.043 ТУ.


Применение и эксплуатация.
Вилки соединителей СНП58 и СНП59 предназначены для установки и монтажа пайкой на сменной печатной плате.
Розетки соединителей СНП58 и СНП59 устанавливаются на монтажной плате, присоединение к проводам осуществляется методом модифицированной накрутки двух одножильных проводов с диаметром жилы 0,2...0,25 мм.
Вилки соединителей СНП58 могут сочленяться с розетками как СНП58, так и СНО63, а вилки СНП59 с розетками СНП59 и СНО64.

Параметры разъема СНП58-64Р-20-2-О-В:

Технические характеристики СНП58:

Рабочий ток на контакт - 2 А.
Напряжение при расстоянии между соседскими контактами:
- от 2,5 мм до 4 мм - не более 250 В;
- от 5 мм до 7,5 мм - не более 400 В;
- от 10 мм - не более 700 В.

Сопротивление контактов - не более 10 мОм.
Сопротивление изоляции - не менее 5000 МОм.
Электрическая прочность изоляции - не менее 1200 В; 1600 В; 2300 В.
Емкость между контактами - не более 2,5 пФ.

Усилие расчленения контактов с контрольным калибром - от 0,14 Н до 0,6 Н (от 0,014 кгс до 0,06 кгс).
Усилие расчленения соединителей СНП58:
- 16 контактов - 20 Н (2 кгс);
- 32 контакта - 26 Н (2,6 кгс);
- 48 контактов - 40 Н (4 кгс);
- 64 контакта - 55 Н (5,5 кгс);
- 96 контактов - 80 Н (8 кгс).

Число сочленений-расчленений - 500.
Минимальная наработка - 15 000 ч.
Минимальный срок сохраняемости - 25 лет.
