Описание разъема СНП34С-46Р-В
Соединители для печатного монтажа СНП34С-135Р-В предназначены для соединения
электрических цепей постоянного, переменного (с частотой до 3 МГц) и
импульсного токов в электронно-вычислительной аппаратуре.

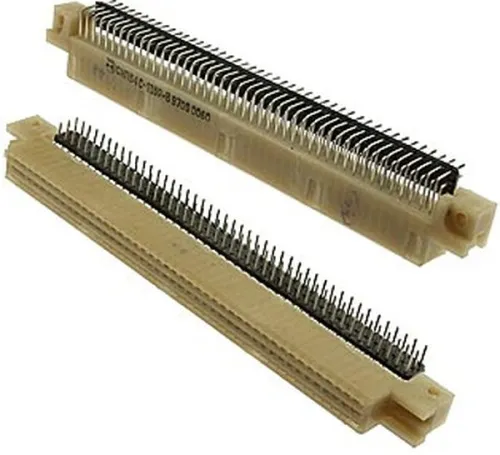

Соединители состоят из двух частей - вилки и розетки с золотым покрытием
контактов у СНП34 и серебряным покрытием у СНП34С. Оба типа соединителей
выпускаются на изоляторах двух типоразмеров с максимальным числом контактов
135 и 30. Различное число контактов достигается путем соответствующего их
расположения в изоляторах. При этом каждый вариант соответствует следующему
ряду соединителей: 135, 113, 90, 69, 46, 30, 20.
Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея,
росы и солнечной радиации.
Параметры разъема СНП34С-46Р-В:
Технические характеристики СНП34, СНП34С:
Рабочий ток на контакт - не более 2 А.
Напряжение - не более 150 В.
Расстояние между контактами - 2,5 мм.
Сопротивление контактов - не более 0,015 Ом.
Сопротивление изоляции - не менее 5000 МОм.
Электрическая прочность изоляции - 800 В.
Емкость между контактами - не более 2,5 пФ.
Усилие расчленения контактов с контрольным калибром - от 0,14 Н до 0,5 Н (от
0,014 кгс до 0,05 кгс).
Усилие расчленения соединителей:
- СНП34-135 - 95 Н (9,5 кгс);
- СНП34-113 - 85 Н (8,5 кгс);
- СНП34-90 - 70 Н (7 кгс);
- СНП34-69 - 60 Н (6 кгс);
- СНП34-46 - 45 Н (4,5 кгс).
Число сочленений-расчленений - 500.
Минимальная наработка:
- с золотым покрытием контактов - 15 000 ч;
- с серебряным покрытием контактов - 10 000 ч.
Минимальный срок сохраняемости - 15 лет.
СНП - тип соединителя - соединитель низкочастотный прямоугольный
малогабаритный.
34 - порядковый номер разработки.
135, 113, 90, 69, 46 - количество контактов.
Тип контакта:
- В - штыревой;
- Р - гнездовой.
Способ монтажа - П - пайка.
Тип хвостовика:
- 2 - для прямого монтажа в отверстие печатной платы;
- 3 - для углового монтажа в отверстие печатной платы.
Вид покрытия контактов:
- 1 - золото;
- 2 - серебро.
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
