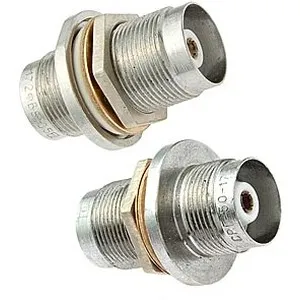

СРГ50-172ФВ соединитель

Описание разъема СРГ-50-172ФВ



СРГ-50-172ФВ переход герметичный предназначен для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.

Параметры разъема СРГ-50-172ФВ:


Технические характеристики СРГ-50-172ФВ:

Тип разъема - переход.
Габаритные размеры - 38×28 мм.
Масса - 50 г.
Диапазон частот - от 0 до 3 ГГц.
Тип соединения - резьбовое.
Рабочее напряжение - 500 В.
Переходное сопротивление контактов - 0,01 Ом.
КСВН - до 1,25.
Экранное затухание - 40 дБ.

Варианты исполнения переходов в зависимости от вида приёмки:
- отдел технического контроля - СРГ-50-172ФВ ОТК;
- приемка заказчика - СРГ-50-172ФВ ПЗ;
- особо стойкие - ОССРГ-50-172ФВ, СРГ-50-172ФВ ОС;
- военная приемка - СРГ-50-172ФВ ВП.

Условия эксплуатации СРГ-50-172ФВ:

Диапазон рабочей температуры - от -60° С до +155° С.
Относительная влажность воздуха при температуре +35° С - 98%.


Структура условного обозначения:
СРГ-50-172ФВ
СР - соединитель радиочастотный;
Г - герметичный;
50 - величина волнового сопротивления, Ом;
172 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
