СР50-828ФВ соединитель

Описание разъема СР-50-828ФВ

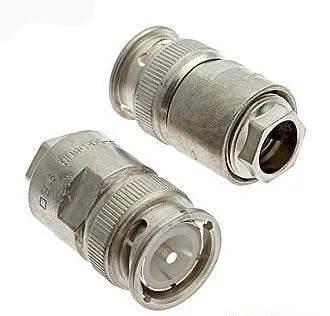

СР-50-828ФВ вилка кабельная предназначена для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.
СР-50-828ФВ - негерметичный прямой разъем, с фторопластовой изоляцией. Изделие являет собой комбинацию из двух коаксиальных разъёмов, соединённых коротким жестким отрезком коаксиальной линии.

Параметры разъема СР-50-828ФВ:

Технические характеристики СР-50-828ФВ:

Тип разъема - вилка.
Габаритные размеры - 21,4×48,5 мм.
Масса - 55 г.
Диапазон частот - от 0 до 10 ГГц.
Рабочее напряжение - 500 В.
Тип соединения - резьбовое.
Материалы контактов - латунь, покрытая серебром.
Предельная рабочая частота - 10 000 МГц.
Волновое сопротивление - 50 Ом.
Переходное сопротивление контактов - 0,01 Ом.

Сопротивление изоляции между элементами соединителя СР-50-828ФВ:
- в нормальных условиях - 1000 МОм;
- при температуре от +85º С до +200º С - 500 МОм;
- при влажности 98% и температуре +40º С - 100 МОм.

Испытательное напряжение (ампл.):
- в нормальных условиях - 750 В;
- при атмосферном давлении 5 мм рт. ст. - 250 В;
- при влажности 98% и температуре +40º С - 500 В.
Коэффициент стоячей волны по напряжению для соединений перехода СР-50-828ФВ на частоте 3000 МГц от 1,25 до 1,6.

Номинальное рабочее напряжение (ампл.):
- в нормальных условиях - от 250 В до 350 В;
- атмосферное давление 5 мм рт. ст. - 50 В;
- влажность 98% при температуре +40º С - от 250 В до 350 В.



Количество сочленений-расчленений - 500.
Для расчленения контактов нужно приложить усилие - от 0,5 кгс до 2 кгс.
Минимальная вероятность безотказной работы соединителей в течение 1000 ч. при достоверности 0,9 - 0,99.
Срок службы СР-50-828ФВ - 5000 ч.
Минимальный срок сохраняемости - 20 лет.
Срок хранения в складских условиях в заводской упаковке при температуре окружающей среды от +5º С до +35º С при относительной влажности воздуха 85% - не более 11 лет.

На протяжении этого срока допускается хранение:
- в аппаратуре и ЗИП в полевых условиях при температуре окружающей среды от -50º С до +50º С, при относительной влажности воздуха 98%, при защите их от непосредственного воздействия солнечной радиации и атмосферных осадков - до 3 лет;
- в тех же условиях при нахождении их внутри герметизированной или влагозащищенной аппаратуры - до 5 лет.



Условия эксплуатации:

Диапазон рабочей температуры - от -60° С до +155° С.
Относительная влажность воздуха при температуре +40° С - 98%.
Пониженное атмосферное давление - до 5 мм рт. ст.
Вибропрочность и виброустойчивость приборов с ускорением 300 м/с2 колеблется в диапазоне частот - от 5 Гц до 5000 Гц.

Соединители СР-50-828ФВ способны выдержать:
- механические удары одиночного действия с ускорением - не более 5000 м/с2;
- механические удары многократного действия с ускорением - не более 1500 м/с2;
- линейные нагрузки - не более 5000 м/с2.



Структура условного обозначения:
СР-50-828ФВ
- 50  - величина волнового сопротивления, Ом;
828 - порядковый номер разработки;
- Ф или П - изоляционный материал – фторопласт или полиэтилен;
- В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
