СР50-281ФВ соединитель

Описание разъема СР-50-281ФВ

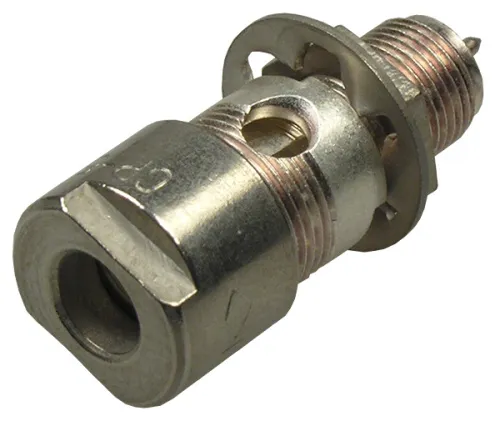

СР-50-281ФВ вилка блочно-кабельная предназначена для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.
СР-50-281ФВ - негерметичный прямой разъем, с фторопластовой изоляцией. Изделие являет собой комбинацию из двух коаксиальных разъёмов, соединённых коротким жестким отрезком коаксиальной линии.

Параметры разъема СР-50-281ФВ:

Технические характеристики СР-50-281ФВ:

Тип разъема - вилка.
Габаритные размеры - 11×24,3 мм.
Диапазон частот - от 0 до 10 ГГц.
Рабочее напряжение - 500 В.
Тип соединения - резьбовое.
Материалы контактов - латунь, покрытая серебром.
Предельная рабочая частота - 10 000 МГц.
Волновое сопротивление - 50 Ом.
Переходное сопротивление контактов - 0,01 Ом.

Сопротивления изоляции между элементами соединителя СР-50-281ФВ:
- в нормальных условиях - 1000 МОм;
- при температуре от +85º С до +200º С - 500 МОм;
- при влажности 98% и температуре +40º С - 100 МОм.

Испытательное напряжение (ампл.):
- в нормальных условиях - 750 В;
- при атмосферном давлении 5 мм рт. ст. - 250 В;
- при влажности 98% и температуре +40º С - 500 В.
Коэффициент стоячей волны по напряжению для соединений перехода СР-50-281ФВ на частоте 3000 МГц - от 1,25 до 1,6.

Номинальное рабочее напряжение (ампл.):
- в нормальных условиях - от 250 В до 350 В;
- атмосферное давление 5 мм рт. ст. - 50 В;
- влажность 98% при температуре +40º С - от 250 В до 350 В.



Условия эксплуатации:

Диапазон рабочей температуры - от -60° С до +155° С.
Относительная влажность воздуха при температуре +40° С - 98%.
Пониженное атмосферное давление - до 5 мм рт. ст.
Вибропрочность и виброустойчивость приборов с ускорением 300 м/с2 колеблется в диапазоне частот - от 5 Гц до 5000 Гц.

Соединители СР-50-281ФВ способны выдержать:
- механические удары одиночного действия с ускорением - не более 5000 м/с2;
- механические удары многократного действия с ускорением - не более 1500 м/с2;
- линейные нагрузки - не более 5000 м/с2.


Варианты исполнения соединителей в зависимости от вида приёмки:
- отдел технического контроля - СР-50-281ФВ ОТК;
- особо стойкие (особо стабильные) - ОССР-50-281ФВ, СР-50-281ФВ ОС;
- приемка заказчика - СР-50-281ФВ ПЗ;
- военная приемка - СР-50-281ФВ ВП.


Структура условного обозначения:
СР-50-281ФВ
СР - соединитель радиочастотный;
50 - величина волнового сопротивления, Ом;
281 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен;
М - модернизированный вариант соединителя;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
