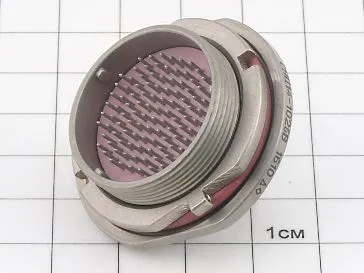

снц13-102/27в-1-б-в вил.бл.

Соединители СНЦ13-102/27В-1-б-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Соединители состоят из герметичной приборной вилки (СНЦ13, СНЦ14, СНЦ42) и негерметичной кабельной розетки СНЦ13 или герметичного перехода СНЦ13 и 2-х кабельных розеток СНЦ13.
Крепление приборных вилок: СНЦ13 - сваркой, СНЦ14 - гайкой, СНЦ42 - пайкой.
Соединители имеют трехшпоночную поляризацию корпусов и многопозиционную установку изоляторов, исключающую несанкционированное сочленение соединителей одинакового диаметра.
Сочленение соединителей резьбовое.
Вилки и розетки СНЦ13, вилки СНЦ14 изготавливаются без кожухов или с прямым неэкранированным кожухом, вилки СНЦ42 и переход СНЦ13 без кожуха.
Покрытие контактов: штырей - никель, гнезд - золото.
Соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.245ТУ(НКЦС.434410.106ТУ).

Структура условного обозначения: СНЦ13-102/27В-1-б-В
СНЦ13 ― тип соединителя;
102 ― количество контактов (10, 19, 30, 50, 76, 102);
27 ― условный размер корпуса (10, 12, 14, 18, 22, 27);
В (В,Р, П) ― вид корпуса: В ― вилка, Р-розетка; П-переход
1 ― конструктивное исполнение:
- 1 - вилка приборная или переход приборный без кожуха
- 2 - вилка приборная неэкранированная с прямым кожухом
- 6 - розетка кабельная неэкранированная с прямым кожухом
- 11 - розетка кабельная без кожуха
б ― Вариант поляризации изолятора в корпусе. а, б, в, г, д, е - варианты положения изолятора; без буквы - нормальное положение изолятора;
у - уменьшенный диаметр фланца корпуса (только для вилок СНЦ13 10-ти, 19-ти контактных);
В ― всеклиматическое исполнение
Э - токопроводные корпусные детали

Основные технические характеристики соединителей СНЦ-13:
