Описание товара

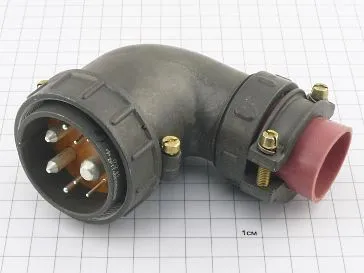

Расшифровка условного обозначения. 2РТТ48КУН9Ш26В
2РТТ - Тип разъема: разъем теплостойкий пылебрызгозащищенный цилиндрический нормальных габаритов
48 - Условный размер корпуса: 16, 20, 28, 32, 36, 40, 48, 55, 60
К(Б) - Вид корпуса: К-кабельный, Б-приборный
У(П) - Вид патрубка: П-прямой, У-угловой. Отсутствие буквы - отсутствие патрубка
Н(Э) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля. Отсутствие буквы - отсутствие патрубка
9 - Количество контактов: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47
Ш(Г) - Часть соединителя: Г-розетка, Ш-вилка
26 - Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
26 - девять контактов (4 контакта Ø 1,5 мм, 2 контакта Ø 2,5 мм, 2 контакта Ø 5,5 мм, 1 контакт Ø 9 мм)
В - Всеклиматическое исполнение
Общие технические характеристики разъемов типа 2РТТ48
| Количество контактов и их диаметр | 9 шт (4 шт - Ø 1,5 мм,
2 шт - Ø 2,5 мм,
2 шт - Ø 5,5 мм,
1 шт - Ø 9 мм) |
| Сопротивление контакта, не более | 2,5 мОм для Ø 1,5 мм
1 мОм для Ø 2,5 мм
0,3 мОм для Ø 5,5 мм
0,15 мОм для Ø 9 мм |
| Максимальная токовая нагрузка на одиночный контакт, не более | 20 А для Ø 1,5 мм
35 А для Ø 2,5 мм
100 А для Ø 5,5 мм
200 А для Ø 9 мм |
| Максимальная токовая нагрузка общая, не более | 490 А |
| Тип соединителя | негерметичный, всеклематика |
| Материал контактов | Серебро |
| Сопротивление изоляции в нормальных климатических условиях, не менее | 5000 МОм |
| Амплитудное значение напряжения цепи | 850В |
| Количество сочленений - расчленений | 500 |
| Минимальная наработка | 1000 часов |
| Синусоидальная вибрация, диапазон частот | 1-5000 Гц |
| Синусоидальная вибрация, ускорение | 300 м/с2 / 30 g |
| Механический удар, одиночного действия с ускорением | 10000 м/с2 / 1000 g |
| Механический удар, многократного действия с ускорением | 1500 м/с2 / 150 g |
| Атмосферное пониженное давление | 1,3*10-4 Па / 1,3*10-6 мм рт.ст. |
| Повышенная рабочая температура среды | +100*С |
| Пониженная рабочая температура среды | -60*С |
