Описание товара
Расшифровка условного обозначения ПРИБОРНОЙ (БЛОЧНОЙ) ЧАСТИ.

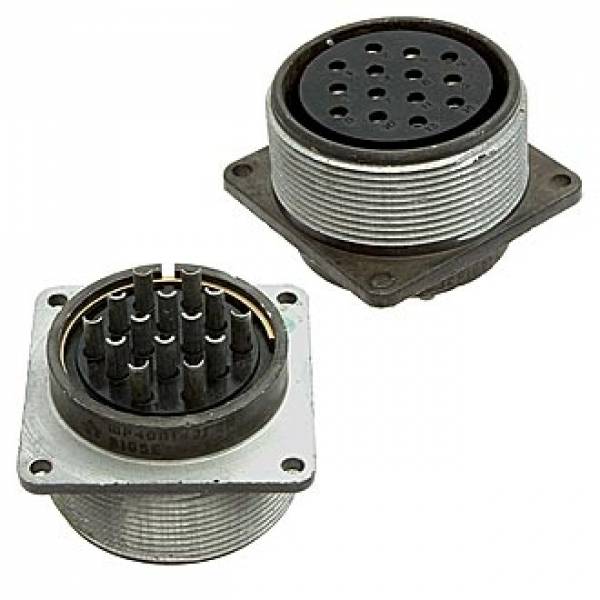

2РТ40П14ЭГ2-А
2РТ - Тип соединителя
40 - Условный размер корпуса
П (ПК, СК) - Конструктивное исполнение приборной части:
П - без патрубка
ПК - с прямым патрубком
СК - с угловым патрубком
14 - Количество контактов
Э (Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.
Г (Ш) - Вид контактов: Г-розетка, Ш-вилка
2 - Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
2 - четырнадцать контактов (8 контактов Ø 1,5 мм, 6 контактов Ø 2,5 мм)
А - дополнительное обозначение - по материалу изолятора
Н - Покрытие контактов никелем (отсутствие буквы - покрытие контактов серебром)
Общие технические характеристики разъемов типа 2РТ40
| Количество контактов и их диаметр | 14 шт
(8 шт - Ø 1,5 мм,
6 шт - Ø 2,5 мм) |
| Сопротивление контакта, не более | 2,5 мОм для Ø 1,5 мм
1 мОм для Ø 2,5 мм |
| Максимальная токовая нагрузка на одиночный контакт, не более | 20 А для Ø 1,5 мм
35 А для Ø 2,5 мм |
| Максимальная токовая нагрузка общая, не более | 230 А |
| Тип соединителя | негерметичный, климатика УХЛ |
| Материал контактов | Серебро / Никель |
| Сопротивление изоляции в нормальных климатических условиях, не менее | 5000 МОм |
| Амплитудное значение напряжения цепи | 850В |
| Количество сочленений - расчленений | 500 |
| Минимальная наработка | 1000 часов |
| Синусоидальная вибрация, диапазон частот | 1-5000 Гц |
| Синусоидальная вибрация, ускорение | 300 м/с2 / 30 g |
| Механический удар, одиночного действия с ускорением | 5000 м/с2 / 500 g |
| Механический удар, многократного действия с ускорением | 350 м/с2 / 35 g |
| Атмосферное пониженное давление | 1,3*10-4 Па / 1,3*10-6 мм рт.ст. |
| Повышенная рабочая температура среды | +60*С |
| Пониженная рабочая температура среды | -60*С |
