Описание товара
Расшифровка условного обозначения.

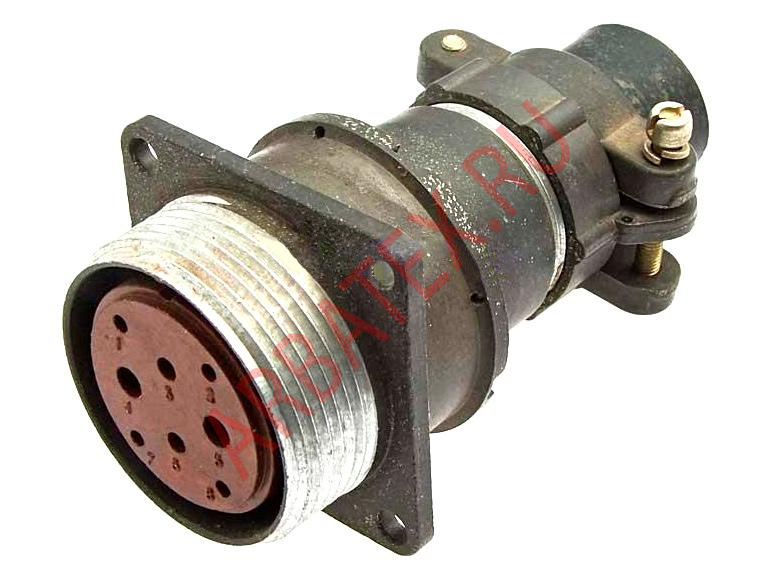

2РМД30БПН8Г7А1
2РМД (2РМТ, 2РМ, 2РМДТ) - Тип соединителя
30 - Условный размер корпуса
Б(К) - Вид корпуса: Б-приборный, К-кабельный
П(У) - Вид патрубка: У-угловой, П-прямой. Отсутствие буквы - отсутствие патрубка
Н(Э) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля. Отсутствие буквы - отсутствие патрубка
8 - Количество контактов
Г(Ш) - Часть соединителя: Г-розетка, Ш-вилка
7 - обозначение сочетания контактов:
5 - все контакты Ø 1,5мм
6 - контакты Ø 1,5мм и 3,0мм
7 - контакты Ø 1,5мм, Ø 2,0мм и 3,0мм
8 - контакты Ø 1,5мм и 2,0мм
9 - все контакты Ø 3,0мм
А(В) - Покрытие контактов: В-серебро, А-золото
1(2) - Теплостойкость: 1 - 100°С; 2 - 200°С
Л - Левая розетка (только для проходных вилок)
Б - Корпус блочный (приборный) без левой резьбы.
В - Всеклиматическое исполнение
Общие технические характеристики разъемов типа 2РМД30
| Тип соединителя | негерметичный, климатика УХЛ |
| Количество контактов | 8 / 24 |
| Рабочее напряжение, для разъемов с 8-ю контактами, не более | 560 В |
| Максимальная токовая нагрузка на одиночный контакт для разъемов с 8-ю контактами, не более: | |
| контакты диаметром 1,5 мм | 13 А |
| контакты диаметром 2 мм | 18 А |
| контакты диаметром 3 мм | 36 А |
| Максимальная токовая нагрузка общая, для разъемов с 8-ю контактами, не более | 120 А |
| Сопротивление контактов, не более: | |
| контакты диаметром 1,5 мм | 0,0025 Ом |
| контакты диаметром 2 мм | 0,0016 Ом |
| контакты диаметром 3 мм | 0,0008 Ом |
| Материал контактов | золото / серебро |
| Емкость между контактами, не более | 6 Пф |
| Сопротивление изоляции в нормальных климатических условиях, не менее | 5000 МОм |
| Синусоидальная вибрация, диапазон частот | 1...5000 Гц |
| Синусоидальная вибрация, ускорение | 490 (50) м/с2 (g) |
| Механический удар, одиночного действия с ускорением | 5000 (500) м/с2 (g) |
| Механический удар, многократного действия с ускорением | 1000 (100) м/с2 (g) |
| Атмосферное пониженное давление | 133,32*10-12 (10-12) Па (мм рт.ст.) |
| Повышенная относительная влажность воздуха при температуре +40°C | 98 % |
| Рабочая температура окружающей среды | -60...+100 *C |
| Минимальная наработка, не менее | 1000 часов |
| Максимальное количество сочленений-расчленений | 500 раз |
| Гарантийный срок хранения | 15 лет |
