Описание товара
Расшифровка условного обозначения КАБЕЛЬНОЙ ЧАСТИ.

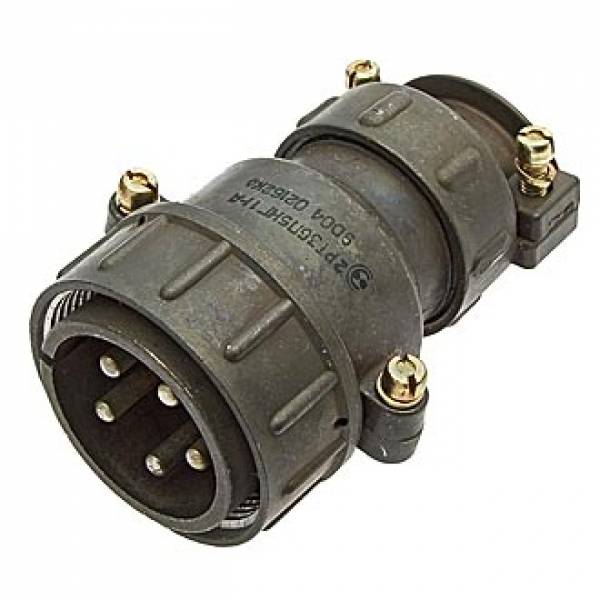

2РТ36П5ЭГ11-А
2РТ - Тип соединителя
36 - Условный размер корпуса
П (У) - Конструктивное исполнение приборной части: П - с прямым патрубком, У - с угловым патрубком
5 - Количество контактов
Э (Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.
Г (Ш) - Вид контактов: Г-вилка, Ш-розетка
11 - Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
11 - пять контактов Ø 3,5 мм
А - дополнительное обозначение - по материалу изолятора
Н - Покрытие контактов никелем (отсутствие буквы - покрытие контактов серебром)
Общие технические характеристики разъемов типа 2РТ36
Количество контактов и их диаметр | 5 шт - Ø 3,5 мм |
Сопротивление контакта, не более | 0,75 мОм для Ø 3,5 мм |
Максимальная токовая нагрузка на одиночный контакт, не более | 50 А для Ø 3,5 мм |
Максимальная токовая нагрузка общая, не более | 250 А |
Тип соединителя | негерметичный, климатика УХЛ |
Материал контактов | Серебро / Никель |
Сопротивление изоляции в нормальных климатических условиях, не менее | 5000 МОм |
Амплитудное значение напряжения цепи | 850В |
Количество сочленений - расчленений | 500 |
Минимальная наработка | 1000 часов |
Синусоидальная вибрация, диапазон частот | 1-5000 Гц |
Синусоидальная вибрация, ускорение | 300 м/с2 / 30 g |
Механический удар, одиночного действия с ускорением | 5000 м/с2 / 500 g |
Механический удар, многократного действия с ускорением | 350 м/с2 / 35 g |
Атмосферное пониженное давление | 1,3*10-4 Па / 1,3*10-6 мм рт.ст. |
Повышенная рабочая температура среды | +60*С |
Пониженная рабочая температура среды | -60*С |
