Описание товара
Расшифровка условного обозначения КАБЕЛЬНОЙ ЧАСТИ.

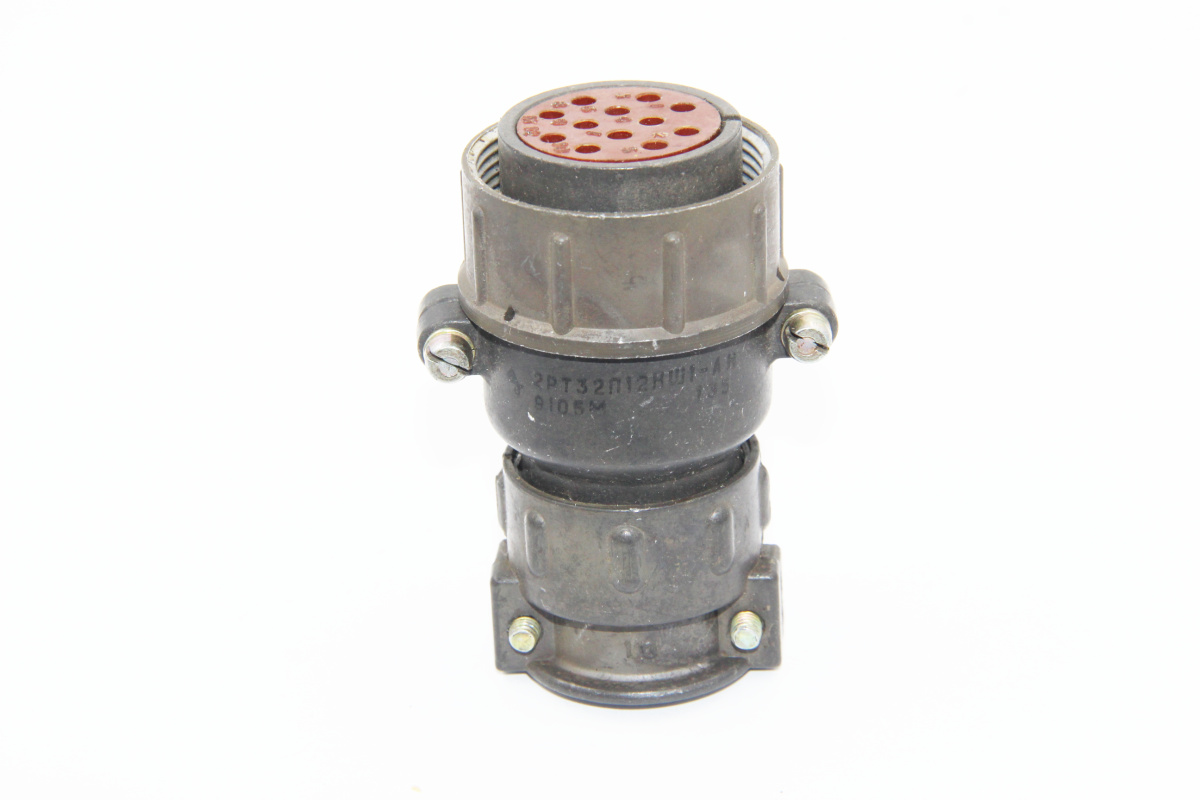

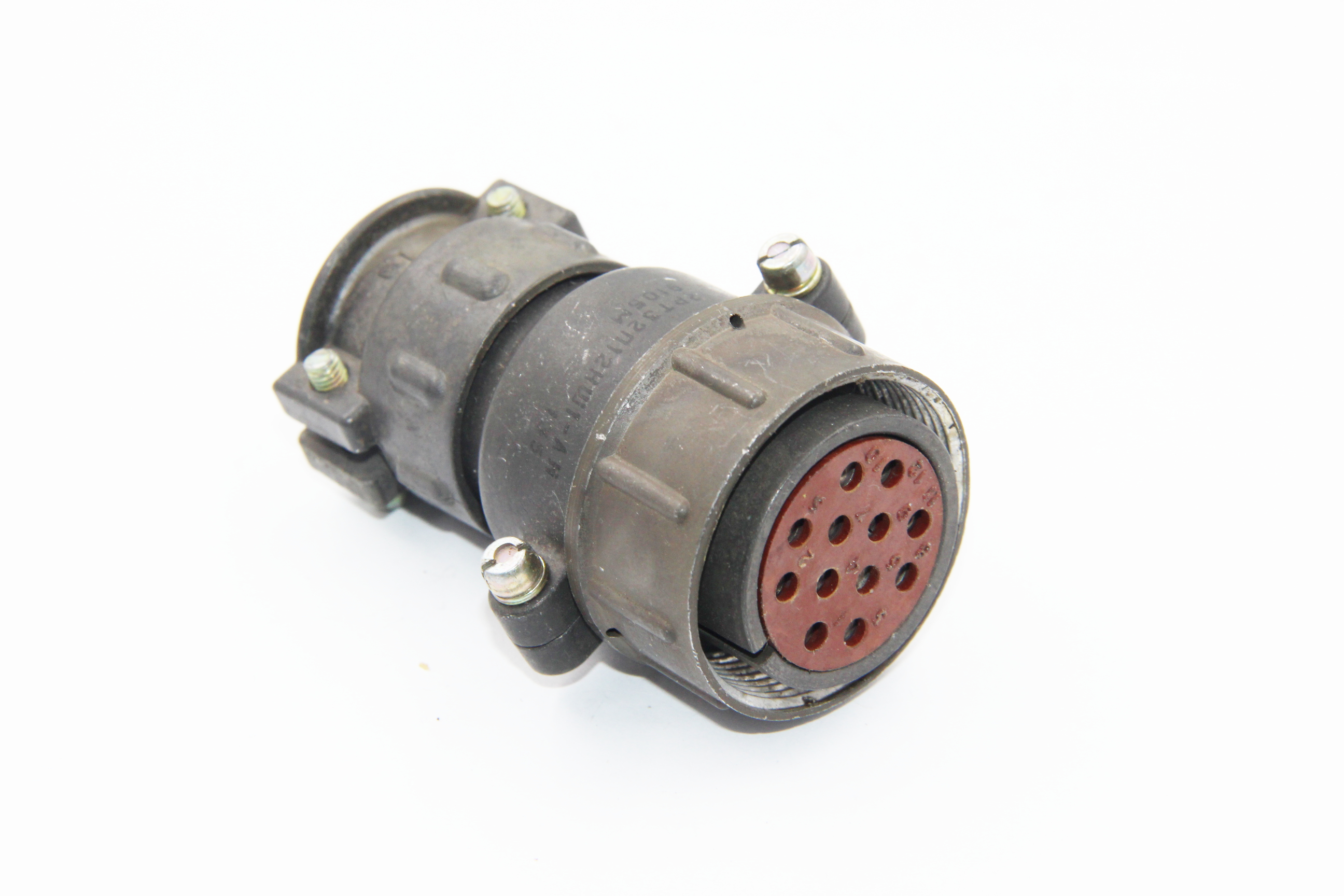

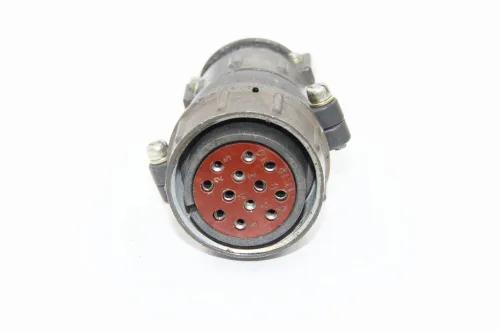

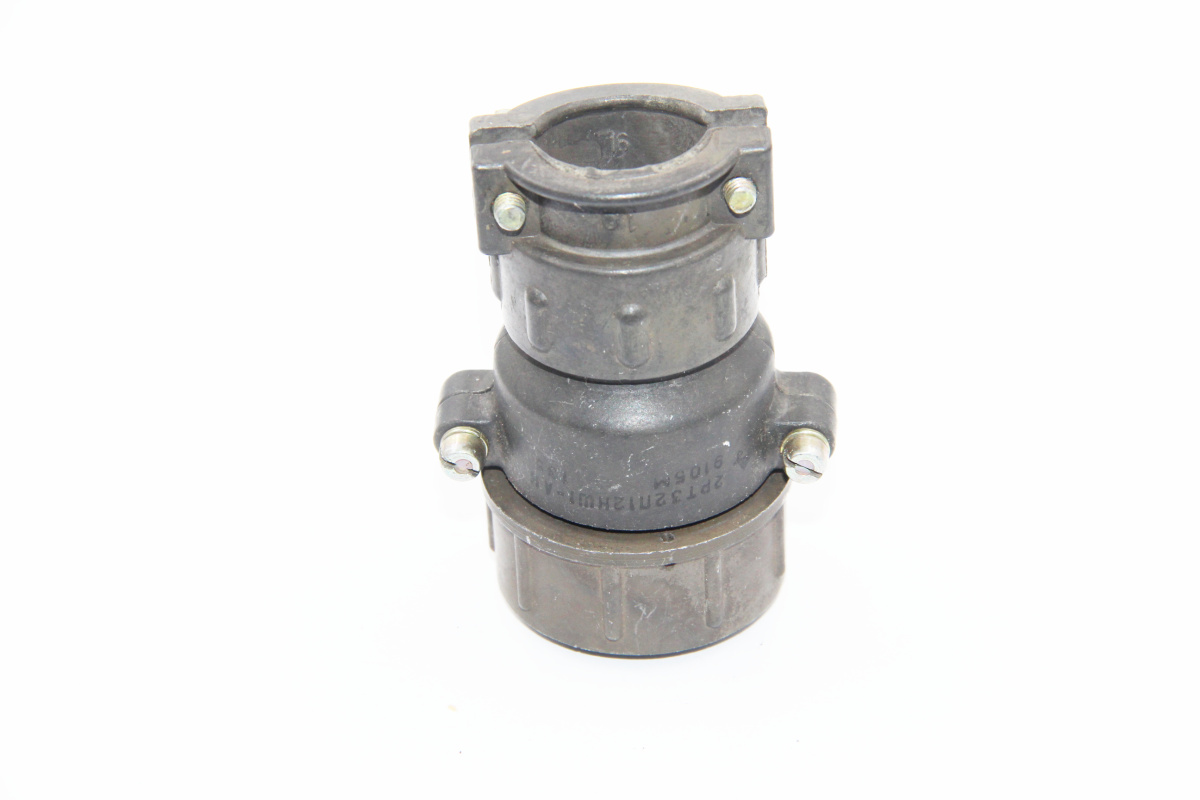

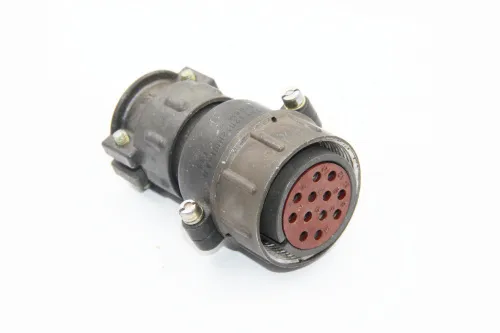

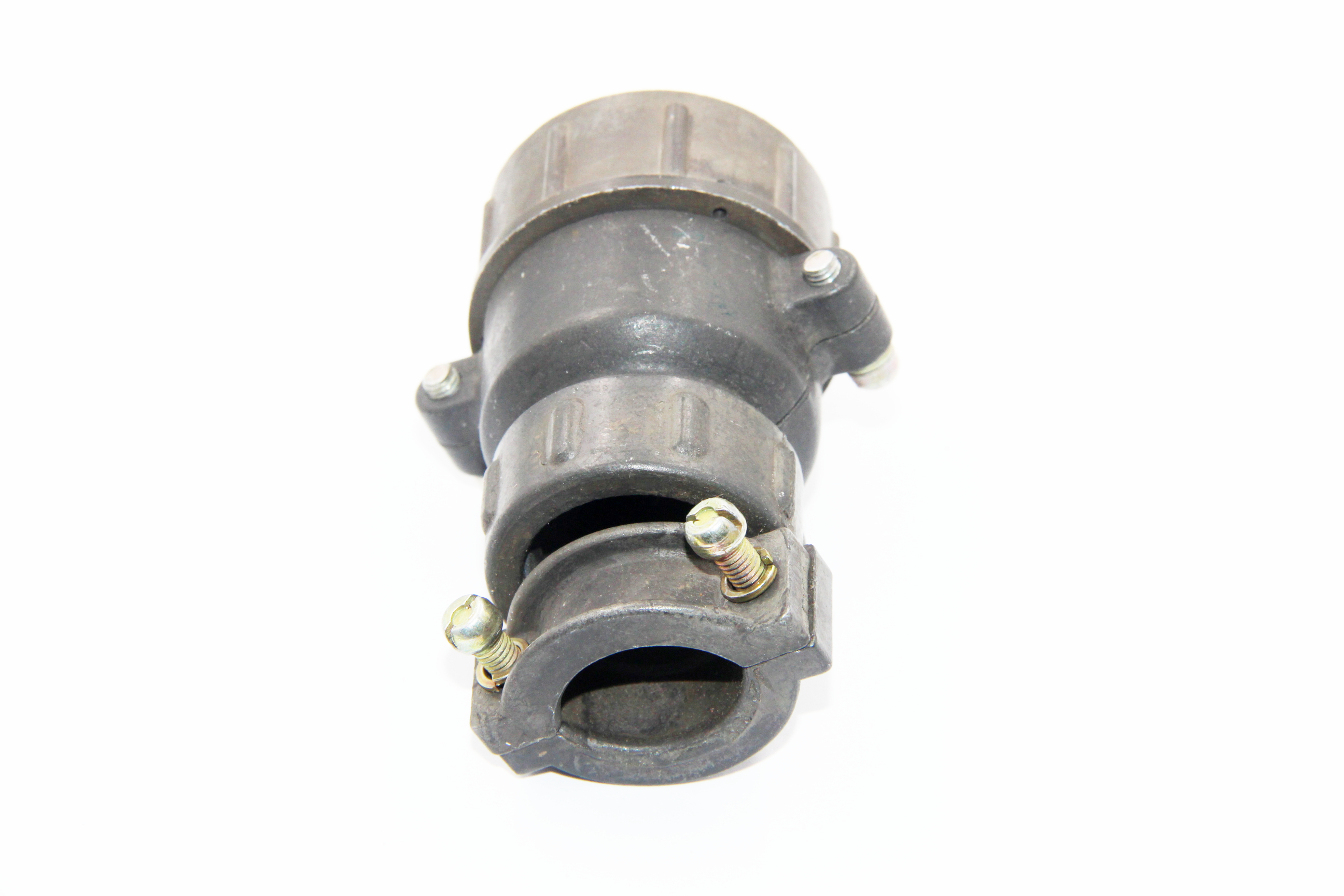

2РТ32П12ЭШ1-А
2РТ - Тип соединителя
32 - Условный размер корпуса
П (У) - Конструктивное исполнение приборной части: П - с прямым патрубком, У - с угловым патрубком
12 - Количество контактов
Э (Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.
Ш (Г) - Вид контактов: Г-вилка, Ш-розетка
1 - Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
1 - двенадцать контактов (шесть контактов Ø 1,5 мм, шесть контактов Ø 2,5 мм)
А - дополнительное обозначение - по материалу изолятора
Н - Покрытие контактов никелем (отсутствие буквы - покрытие контактов серебром)
Общие технические характеристики разъемов типа 2РТ32
| Количество контактов и их диаметр | 12 шт (6 шт - Ø 1,5 мм,
6 шт - Ø 1,5 мм) |
| Сопротивление контакта, не более | 2,5 мОм для Ø 1,5 мм
1 мОм для Ø 2,5 мм |
| Максимальная токовая нагрузка на одиночный контакт, не более | 10 А для Ø 1,5 мм
25 А для Ø 2,5 мм |
| Максимальная токовая нагрузка общая, не более | 210 А |
| Тип соединителя | негерметичный, климатика УХЛ |
| Материал контактов | Серебро / Никель |
| Сопротивление изоляции в нормальных климатических условиях, не менее | 5000 МОм |
| Амплитудное значение напряжения цепи | 850В |
| Количество сочленений - расчленений | 500 |
| Минимальная наработка | 1000 часов |
| Синусоидальная вибрация, диапазон частот | 1-5000 Гц |
| Синусоидальная вибрация, ускорение | 300 м/с2 / 30 g |
| Механический удар, одиночного действия с ускорением | 5000 м/с2 / 500 g |
| Механический удар, многократного действия с ускорением | 350 м/с2 / 35 g |
| Атмосферное пониженное давление | 1,3*10-4 Па / 1,3*10-6 мм рт.ст. |
| Повышенная рабочая температура среды | +60*С |
| Пониженная рабочая температура среды | -60*С |
