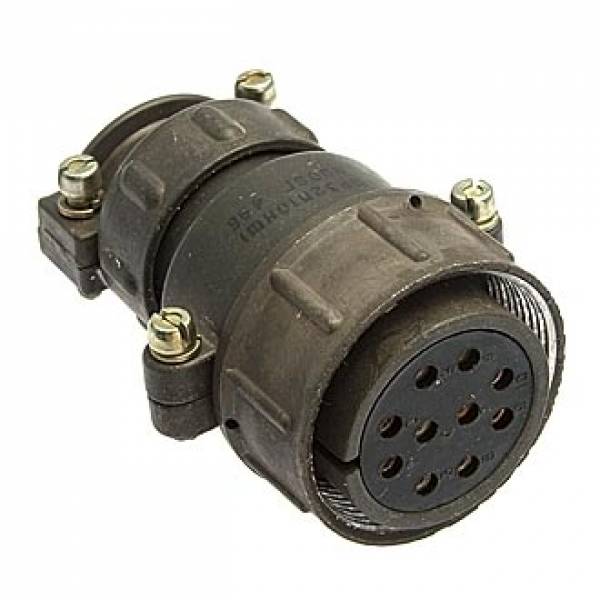

2РТ32П10НШ1А роз.каб.

Технические характеристики 2РТ32П10НШ1-А:

Рабочий ток на контакт диаметром:

- 1,5 мм - 10 А;

- 2,5 мм - 25 А.

Максимальное рабочее напряжения - 700 В.

Сопротивление электрического контакта диаметром:

- 1,5 мм - не более 2,5 мОм;

- 2,5 мм - не более 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Количество контактов 2РТ32П10НШ1-А диаметром:

- 1,5 мм - 6;

- 2,5 мм - 4.

Сочленения соединителей 2РТ32П10НШ1-А - резьбовое.

Количество сочленений-расчленений - 500.

Минимальная наработка - 1000 ч.

Срок сохраняемости - 20 лет.

Габаритные размеры - 53,1×41,5×74,7 мм.

Варианты исполнения изделия разъём 2РТ32П10НШ1-А в зависимости от вида приёмки:

- отдел технического контроля - 2РТ32П10НШ1-А ОТК;

- особо стойкие (особо стабильные) - ОС2РТ32П10НШ1-А, 2РТ32П10НШ1-А ОС;

- приемка заказчика - 2РТ32П10НШ1-А ПЗ;

- военная приемка - 2РТ32П10НШ1-А ВП.

Условия эксплуатации:

Температура окружающего воздуха для изделия соединитель 2РТ32П10НШ1-А - от -60° С до +100° С.

Смена температур с учетом температуры перегрева контактов - от -60° С до +180° С.

Атмосферное пониженное давление - 1,3·10-4 Па (10-6 мм рт. ст.).

Вибрация:

- диапазон частот - от 1 Гц до 1000 Гц;

- ускорение для 2РТ32П10НШ1-А - 100 м/с2.

Механический удар:

- ускорение одиночного действия - 10 000 м/с2;

- ускорение многократного действия - 1500 м/с2.

Линейное ускорение - 2000 м/с2.

Климатическое исполнение - умеренный и холодный климат (УХЛ).
