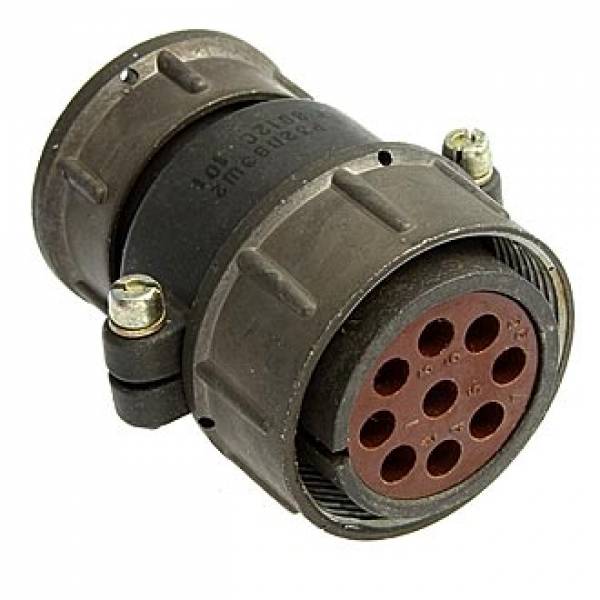

Р32П9ЭШ2 роз.каб.

Технические характеристики Р32П9ЭШ2:

Рабочий ток - 10 А.

Максимальное рабочее напряжение постоянного тока - не более 2100 В.

Диаметр контактов - 1,5 мм.

Покрытие контактов - серебро.

Сопротивление контактов - 2,5 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Количество сочленений-расчленений изделий соединителей Р32П9ЭШ2 - 500.

Минимальная наработка - 1000 ч.

Срок сохраняемости изделия разъём Р32П9ЭШ2 - не менее 15 лет.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 60,1×53,1×41,5 мм.

Варианты исполнения розеток Р32П9ЭШ2 в зависимости от вида приёмки:

- отдел технического контроля - Р32П9ЭШ2 ОТК;

- особо стойкие (особо стабильные) - ОСР32П9ЭШ2, Р32П9ЭШ2 ОС;

- приемка заказчика - Р32П9ЭШ2 ПЗ;

- военная приемка - Р32П9ЭШ2 ВП.

Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +85° С.

Смена температур с учетом температуры перегрева контактов - от -60° С до +115° С.

Атмосферное пониженное рабочее давление - 1,3∙10-4 Па (10-6 мм рт. ст.).

Синусоидальная вибрация для розетки Р32П9ЭШ2:

- диапазон частот - от 1 Гц до 5000 Гц;

- ускорение - 300 м/с2.

Ускорение механического удара:

- одиночного действия - 5000 м/с2;

- многократного действия - 350 м/с2.

Ускорение линейной нагрузки - 2000 м/с2.

Соединители Р32П9ЭШ2 - предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ.
