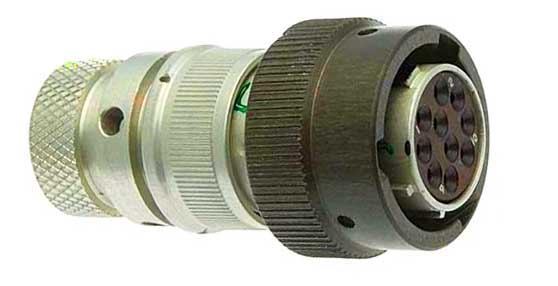

СНЦ131-10/22 РО117-В

Условные обозначения:

Вилка (Розетка) СНЦ131-10(4,7,10,19,24,28,32,41,43,45,55,61)/14(18,22,24,27,30,33,36,39)В(Р)0111(3,7,8)

-а(б,в,г)-Б-В, где:

СНЦ - тип соединителя - соединитель цилиндрический низкочастотный многопозиционный.

131 - номер разработки.

3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61 - количество контактов.

14, 18, 22, 24, 27, 30, 33, 36, 39 - условный размер корпуса.

Часть соединителя:

- В - вилка;

- Р - розетка.

Способ монтажа:

- 0 - обжимка;

- 1 - хвостовик цилиндрический.

1 - золотое покрытие рабочей части контактов.

Тип кожуха:

- 1 - кожух прямой неэкранированный;

- 3 - кожух угловой неэкранированный;

- 7 - кожух с обоймой под термоусаживающуюся трубку;

- 8 - обойма без кожуха.

Позиция установки изолятора:

- а, б, в, г - варианты углового положения изолятора;

- отсутствие буквы - нормальное положение изолятора.

Тип соединителя:

- Б - приборный;

- отсутствие буквы - кабельный.

В - всеклиматическое исполнение.
