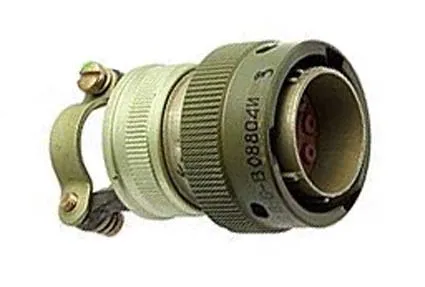

СНЦ23-10/22В-6-В

Технические характеристики СНЦ23-10/22В-6-В:

Токовая нагрузка:

- рабочая на контакт - 6 А;

- максимальная на контакт - 12 А.

Максимальное рабочее напряжение - 700 В (ампл.).

Диаметр контактов - 1,5 мм.

Сопротивление контактов - не более 2,5 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Угловое положение изолятора в корпусе вилки - 100°.

Минимальная наработка для изделия разъёмы СНЦ23-10/22В-6-б-В - 1000 ч.

Количество сочленений-расчленений - 500.

Минимальный срок сохраняемости - 15 лет.

Сочленение соединителей - байонетное.

Габаритные размеры вилки СНЦ23-10/22В-6-б-В:

- диаметр - 29,5 мм;

- длина - 48 мм.

Покрытие контактов - золото.

Монтаж проводов - обжимкой.

Поляризация корпуса - многошпоночная.

Установка изолятора в корпусе - многопозиционная.

Варианты исполнения для изделия соединитель СНЦ23-10/22В-6-б-В в зависимости от вида приёмки:

- отдел технического контроля - СНЦ23-10/22В-6-б-В ОТК;

- особо стойкие (особо стабильные) - ОССНЦ23-10/22В-6-б-В, СНЦ23-10/22В-6-б-В ОС;

- приемка заказчика - СНЦ23-10/22В-6-б-В ПЗ;

- военная приемка - СНЦ23-10/22В-6-б-В ВП.
