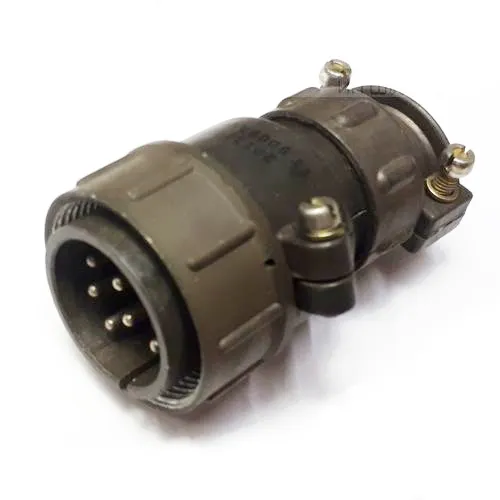

2РТ32П8НГ3-А вил.каб.

Технические характеристики 2РТ32П8НГ3-А:

Рабочий ток - 25 А.

Максимальное рабочее напряжение постоянного тока - не более 700 В.

Диаметр контактов - 2,5 мм.

Покрытие контактов - серебро.

Сопротивление контактов - 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Количество сочленений-расчленений изделий соединителей 2РТ32П8НГ3-А - 500.

Минимальная наработка - 1000 ч.

Срок сохраняемости изделия разъём 2РТ32П8НГ3-А - не менее 20 лет.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 53,1×41,5×74,7 мм.

Варианты исполнения вилок 2РТ32П8НГ3-А в зависимости от вида приёмки:

- отдел технического контроля - 2РТ32П8НГ3-А ОТК;

- особо стойкие (особо стабильные) - ОС2РТ32П8НГ3-А, 2РТ32П8НГ3-А ОС;

- приемка заказчика - 2РТ32П8НГ3-А ПЗ;

- военная приемка - 2РТ32П8НГ3-А ВП.

Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +100° С.

Смена температур с учетом температуры перегрева контактов - от -60° С до +180° С.

Атмосферное пониженное рабочее давление - 1,3∙10-4 Па (10-6 мм рт. ст.).

Синусоидальная вибрация для вилки 2РТ32П8НГ3-А:

- диапазон частот - от 1 Гц до 1000 Гц;

- ускорение - 100 м/с2.

Ускорение механического удара:

- одиночного действия - 10 000 м/с2;

- многократного действия - 1500 м/с2.

Ускорение линейной нагрузки - 2000 м/с2.

Соединители 2РТ32П8НГ3-А предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ.
