РП 15-10 ШВ222В

Технические характеристики на соединитель РП15-10ШВ222В:

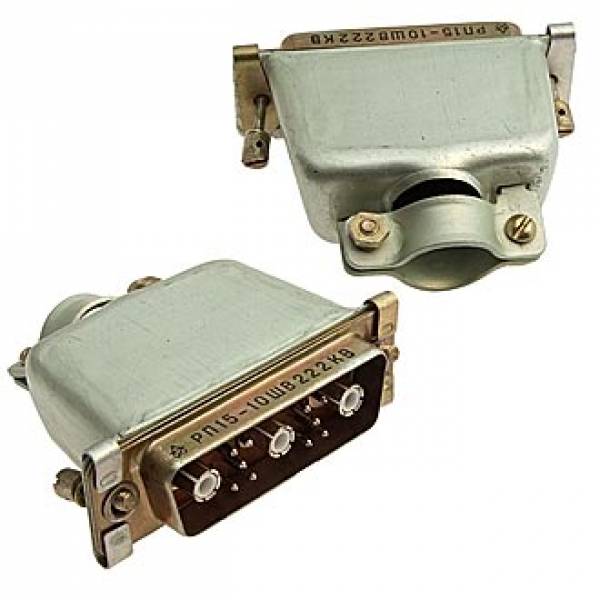

РП15-10ШВ222В
Комбинированные соединители для объемного монтажа РП15-10ШВ222В предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов с частотой до 3 МГц и импульсного токов при напряжении до 400 В, в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В.
Соединители врубного типа состоят из приборной вилки и приборной розетки.
Соединители с винтовым замком — из кабельной вилки и приборной розетки.
Вилки могут иметь кожух, розетки — фиксатор.
Кабельные вилки изготавливаются со штампованным металлическим кожухом, розетки приборные — без кожуха с винтовым фиксатором.
Покрытие низкочастотных контактов соединителей — серебро или золото, высокочастотных — серебро.
В зависимости от схемы расположения контактов соединители имеют 10 типономиналов.
Соединители РП-15 предназначены для внутреннего монтажа, в климатическом исполнении В.
Технические условия: НКЦС.434410.509 ТУ.
Структура условного обозначения:
РП15-10ШВ222В
РП15 — тип соединителя;
10 — количество н.ч. контактов;
Ш — часть соединителя: Ш – вилка, Г — розетка;
В — покрытие контактов: В — серебро, А — золото;
222 — наличие и количество в.ч контактов;
Ф — наличие фиксатора (для розетки);
К — наличие кожуха (для вилки);
В — всеклиматическое исполнение.
