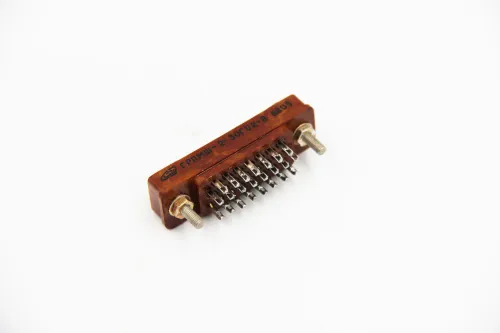

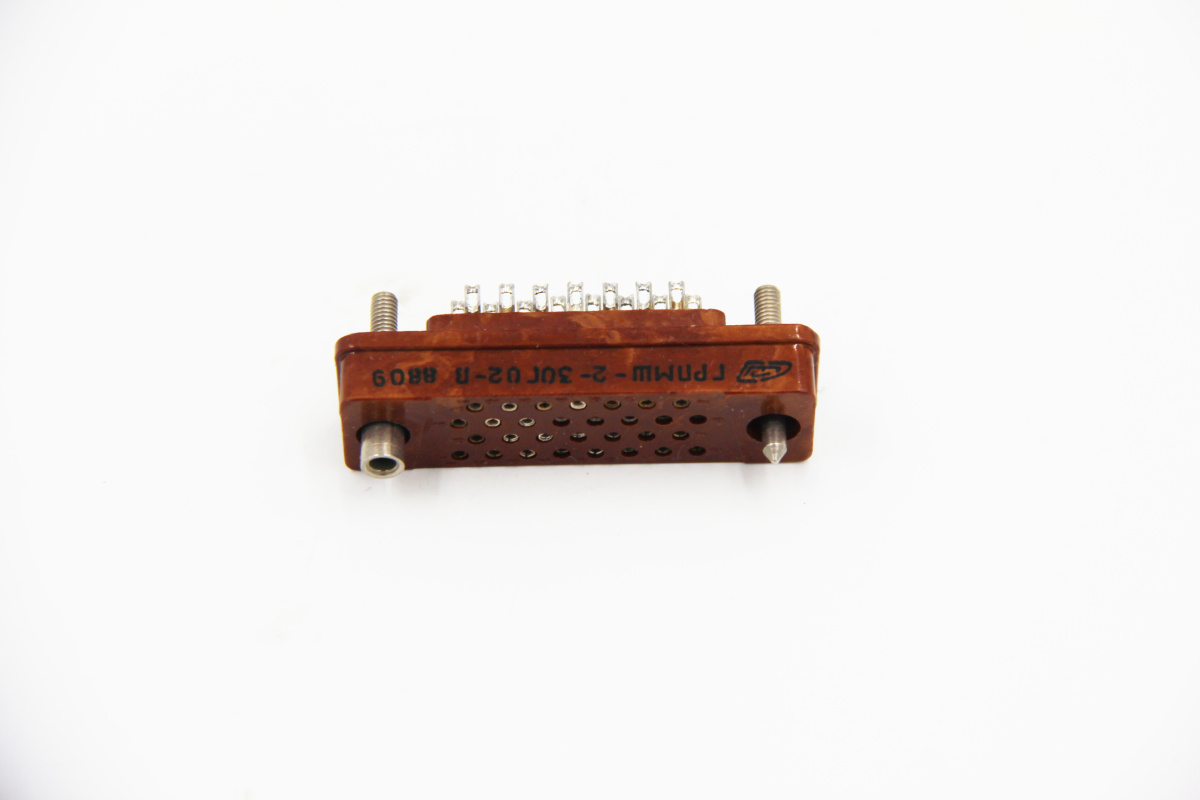

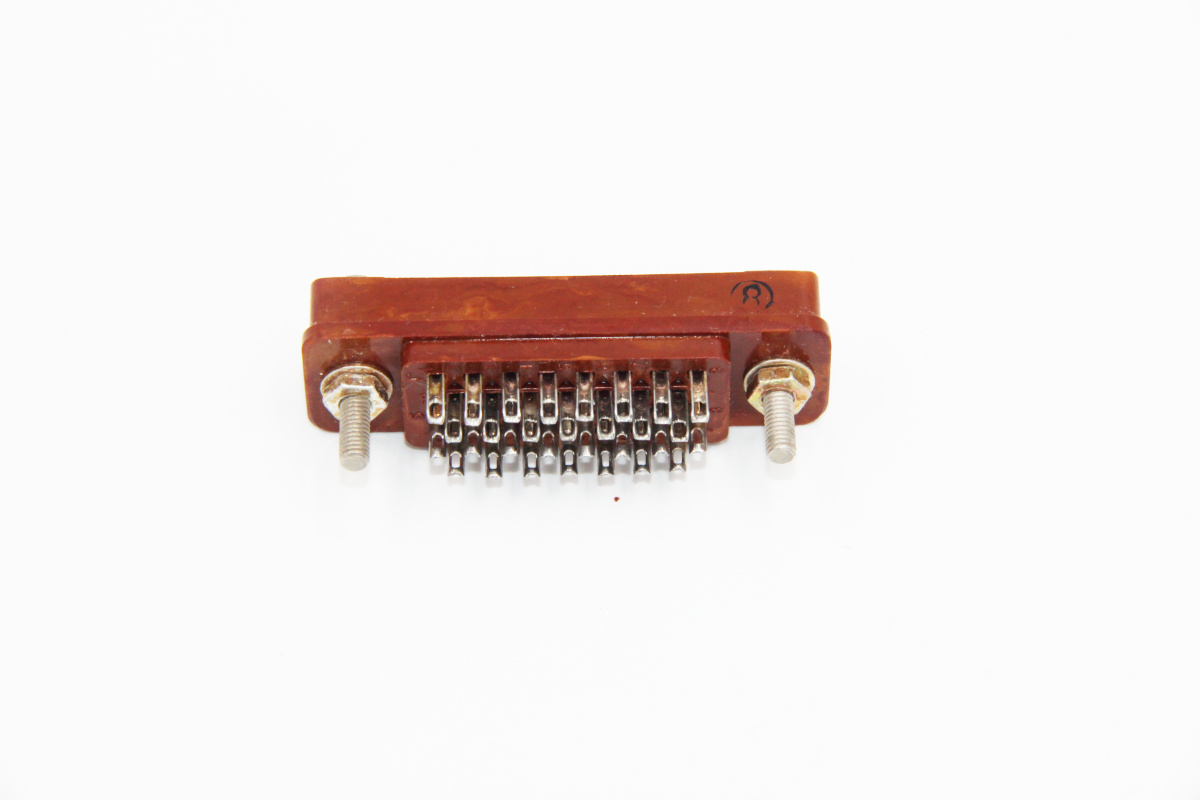

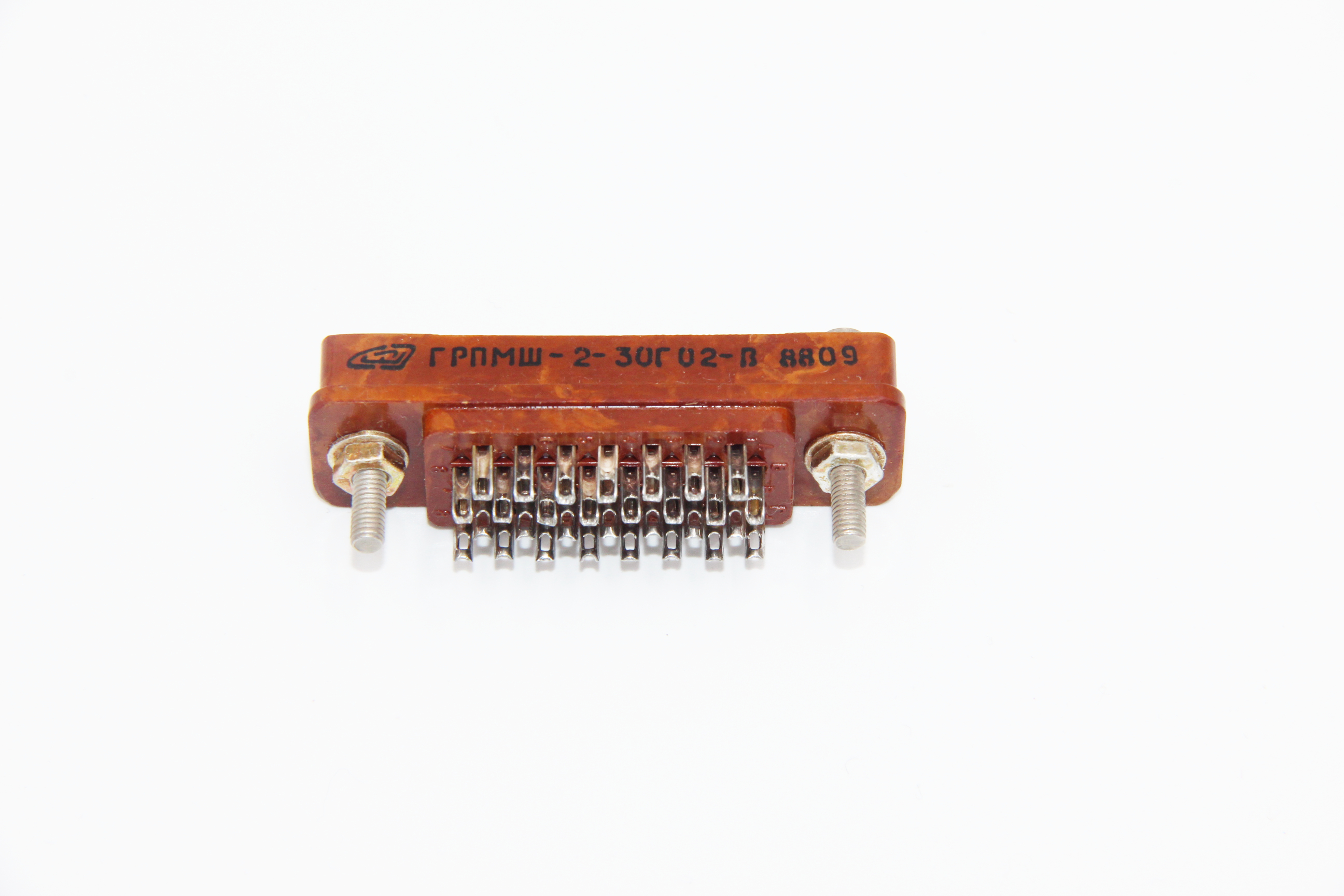

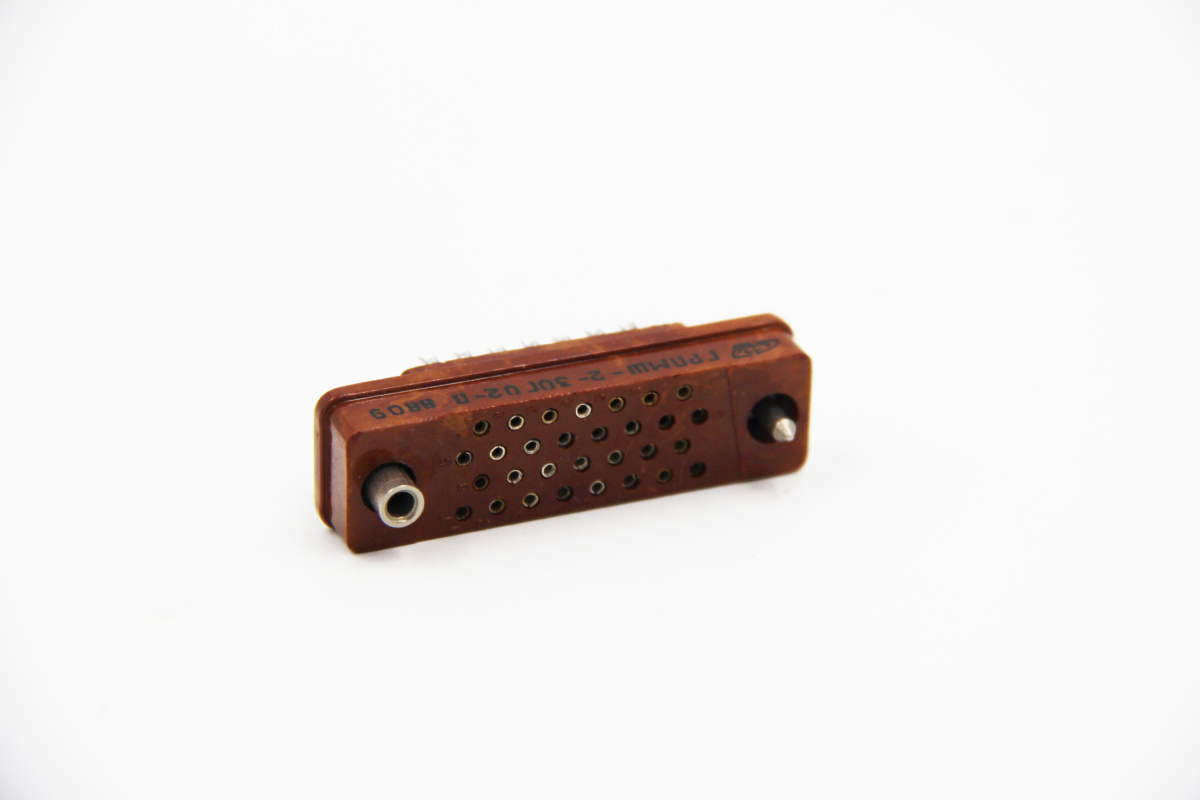

ГРПМШ-2-30ГО-0

Соединители электрические низкочастотные прямоугольные ГРПМШ2-30ГО2-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, для объемного монтажа.
Вилки и розетки имеют однотипные и совмещенные направляющие элементы - ловители.
Контакты вилки «плавающие», состоят из двух частей, соединенных оплавлением.
Розетки имеют «плавающие» контакты.
Хвостовики контактов - вилок и розеток для объемного монтажа.
Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея и росы, солнечной радиации.
Технические условия:
   - НЩ0.364.034 ТУ (ВП);
   - бР0.364.091 ТУ (ОТК).

Структура условного обозначения:

ГРПМШ2-30ГО2-В
ГРПМШ - соединитель прямоугольный малогабаритный штампованными контактами;
2 - порядковый номер разработки;
30 - количество контактов;
Г - тип контакта: Ш - штыревой; Г - гнездовой;
О - конструктивное исполнение: О - обычное; ОУ - обычное усиленное; ПЛ - плавающее;
2 - покрытие контактов: 1 - золото; 2 - серебро;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81

Технические параметры соединителей ГРПМШ-2:
Общее количество контактов:	30, 46, 62
Сопротивление контактов, не более, МОм:	5
Рабочий ток на контакт, А:	3
Максимальное рабочее напряжение, В:	250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Электрическая прочность изоляции, В:	1200
Емкость между любыми соседними контактами, не более, пФ:	3
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2500 100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	400 (40)
Линейное ускорение, м/с2 (g):	500 (50)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,33x10-10 (10-12)
Рабочая температура окружающей среды, °C:	от -60 до +85
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	15
