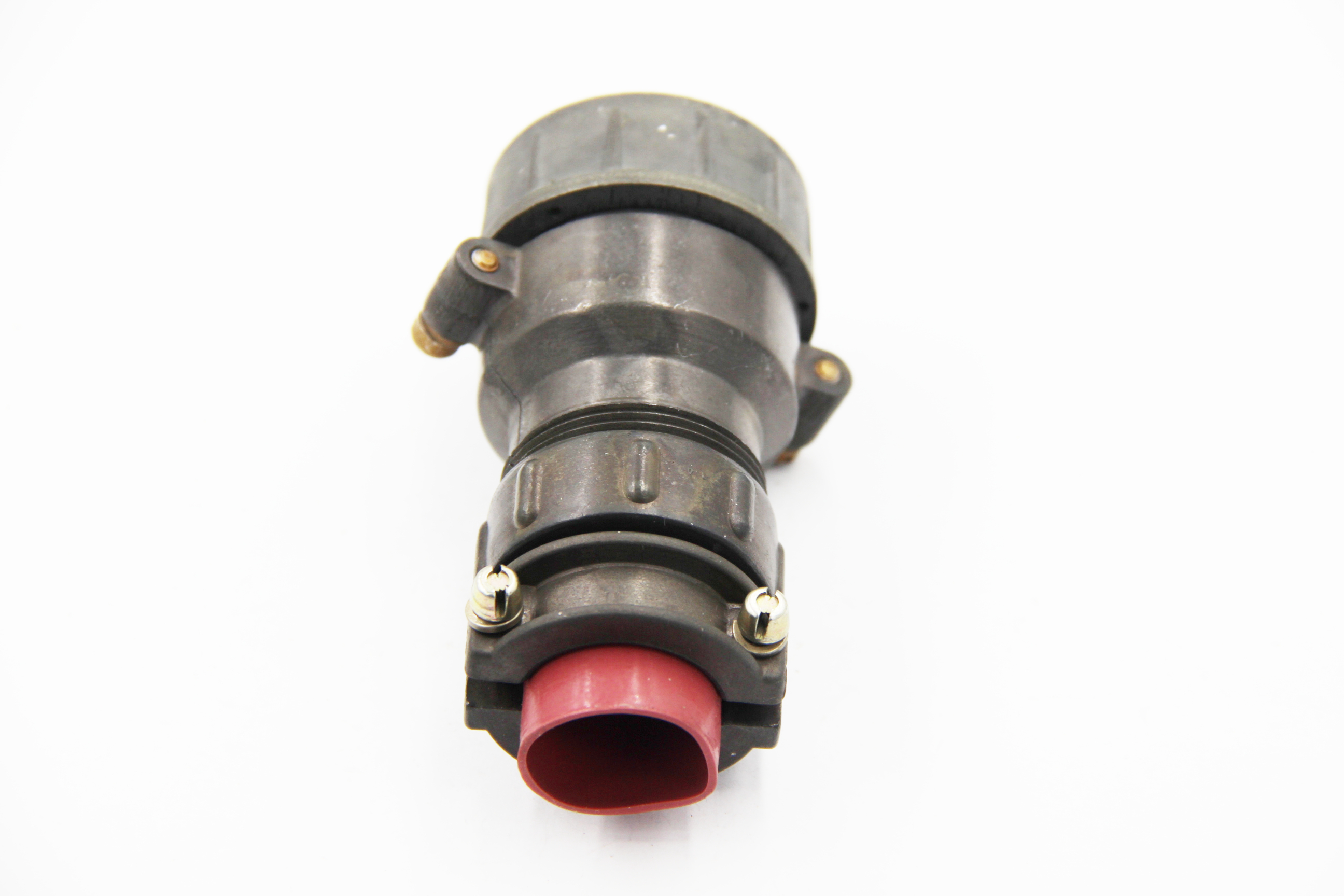

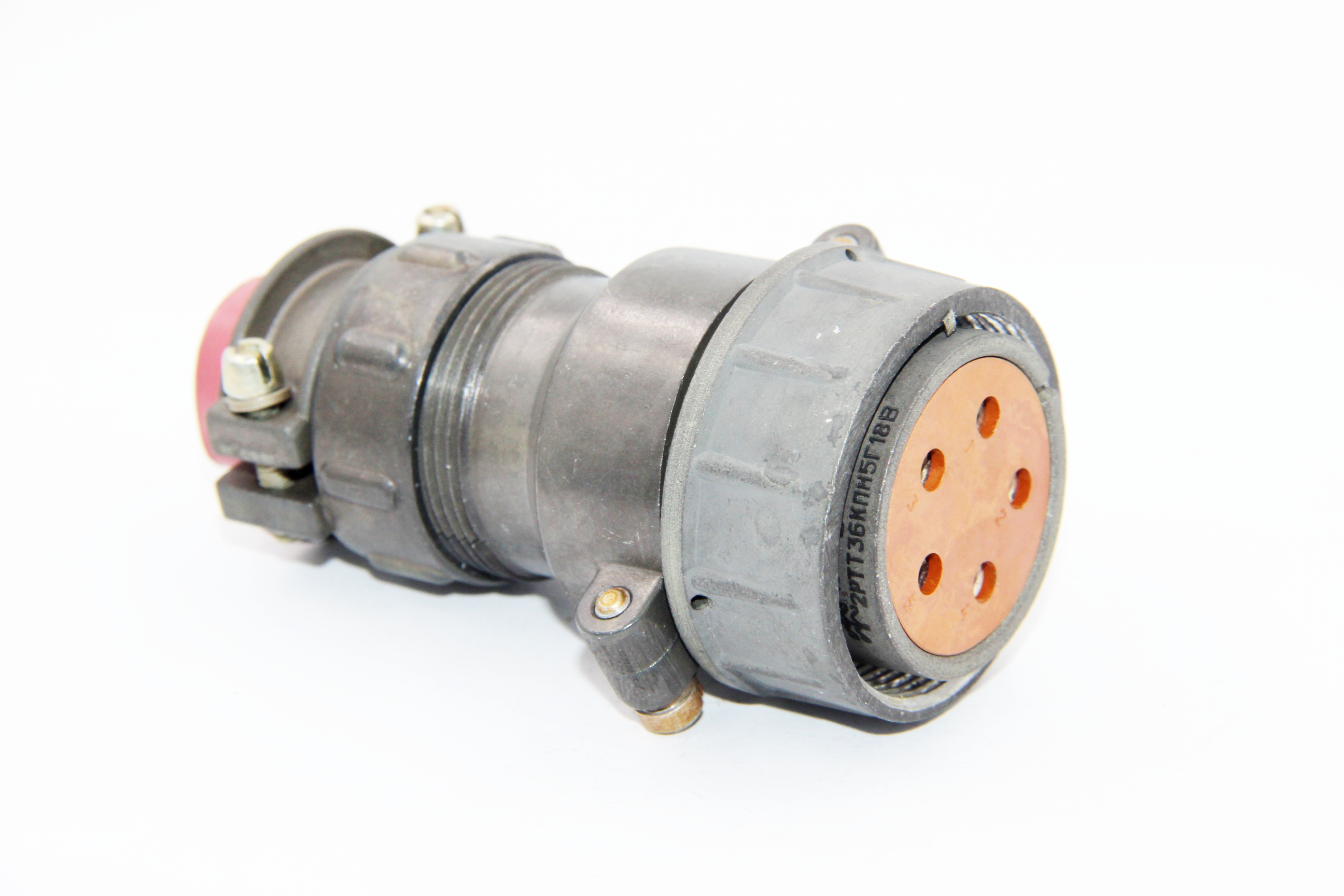

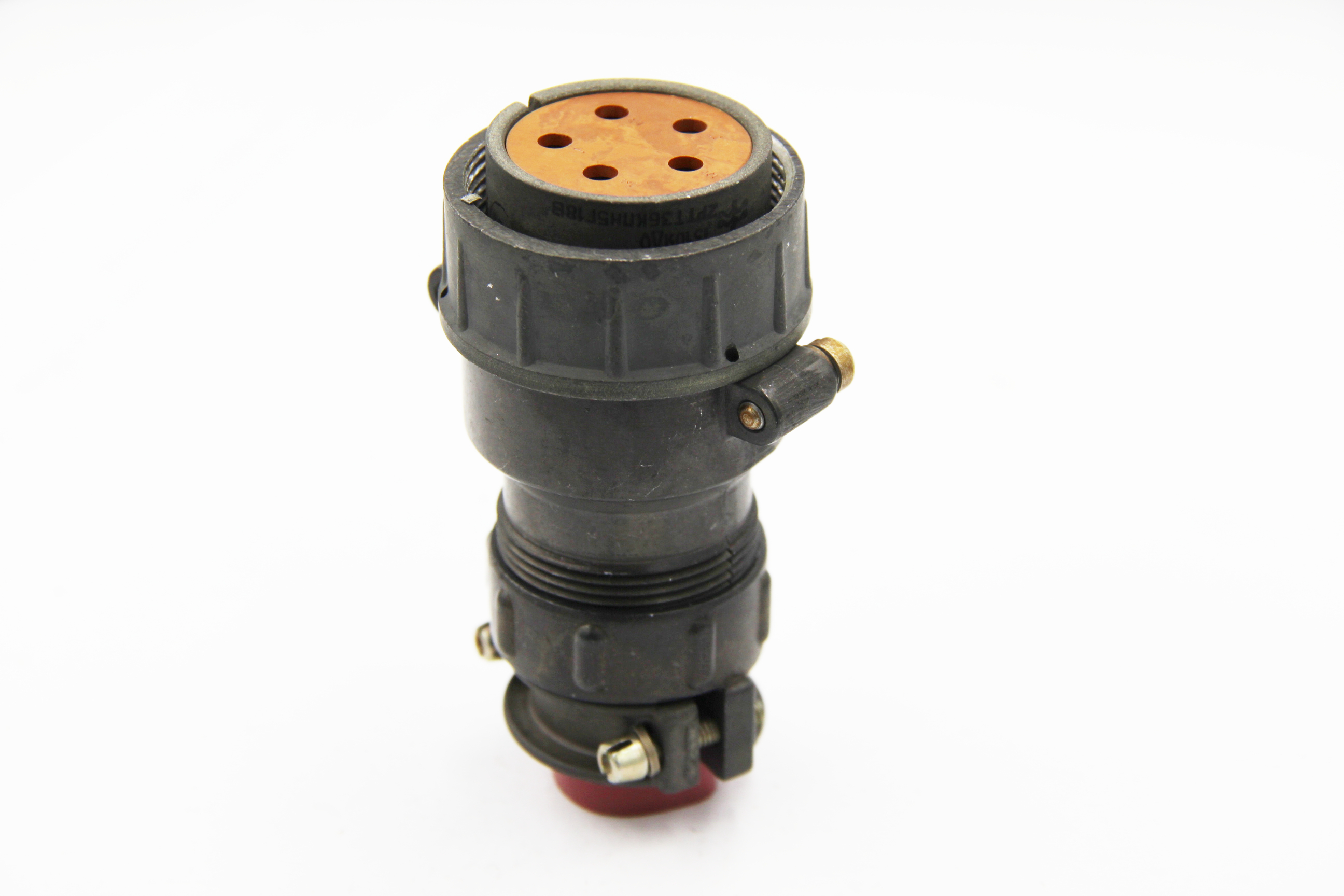

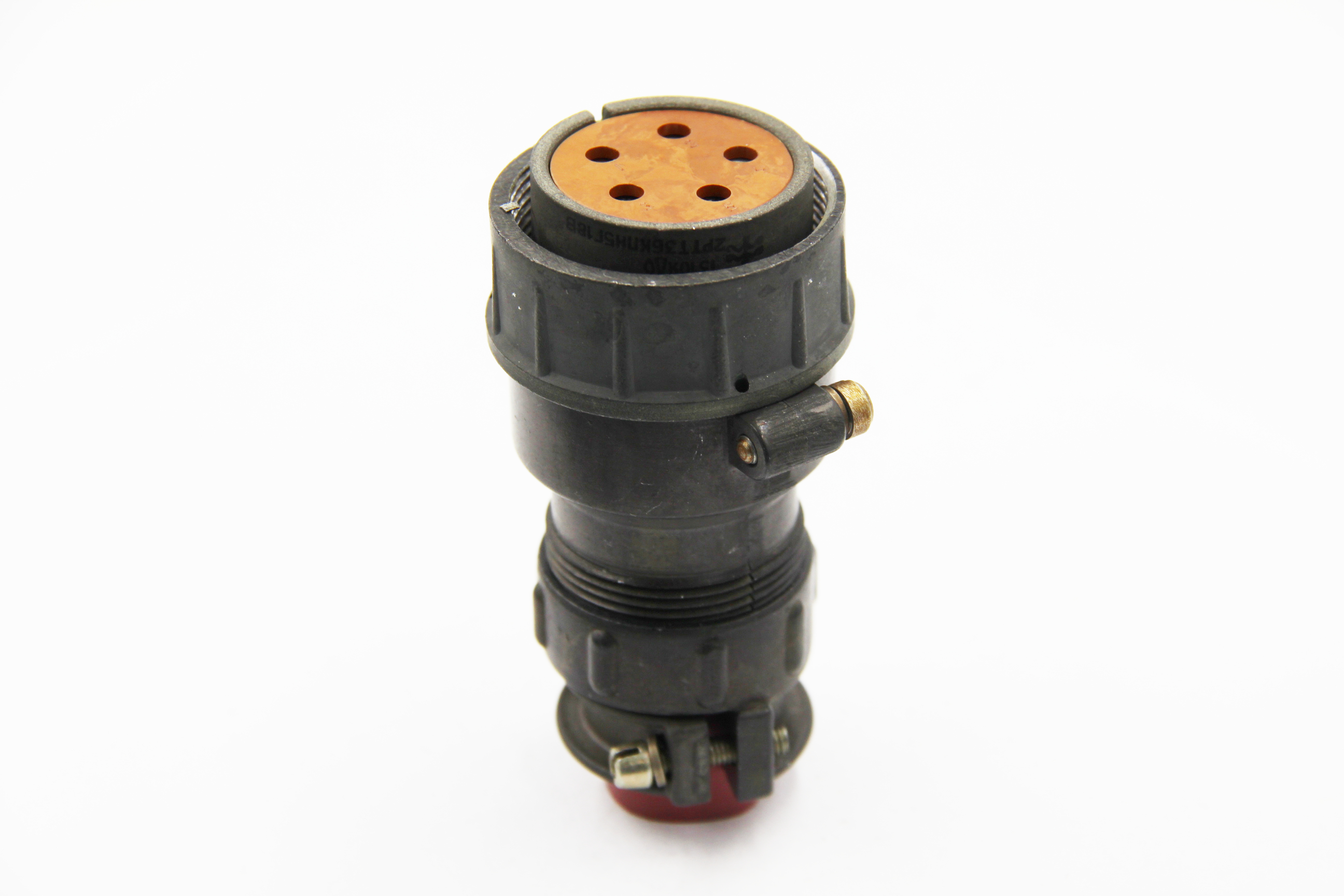

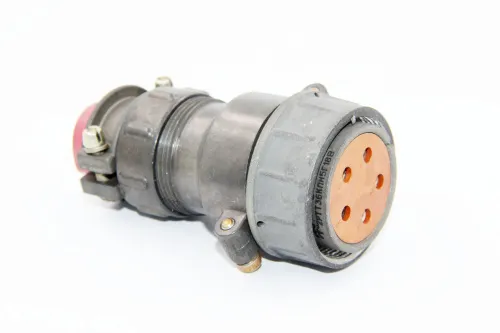

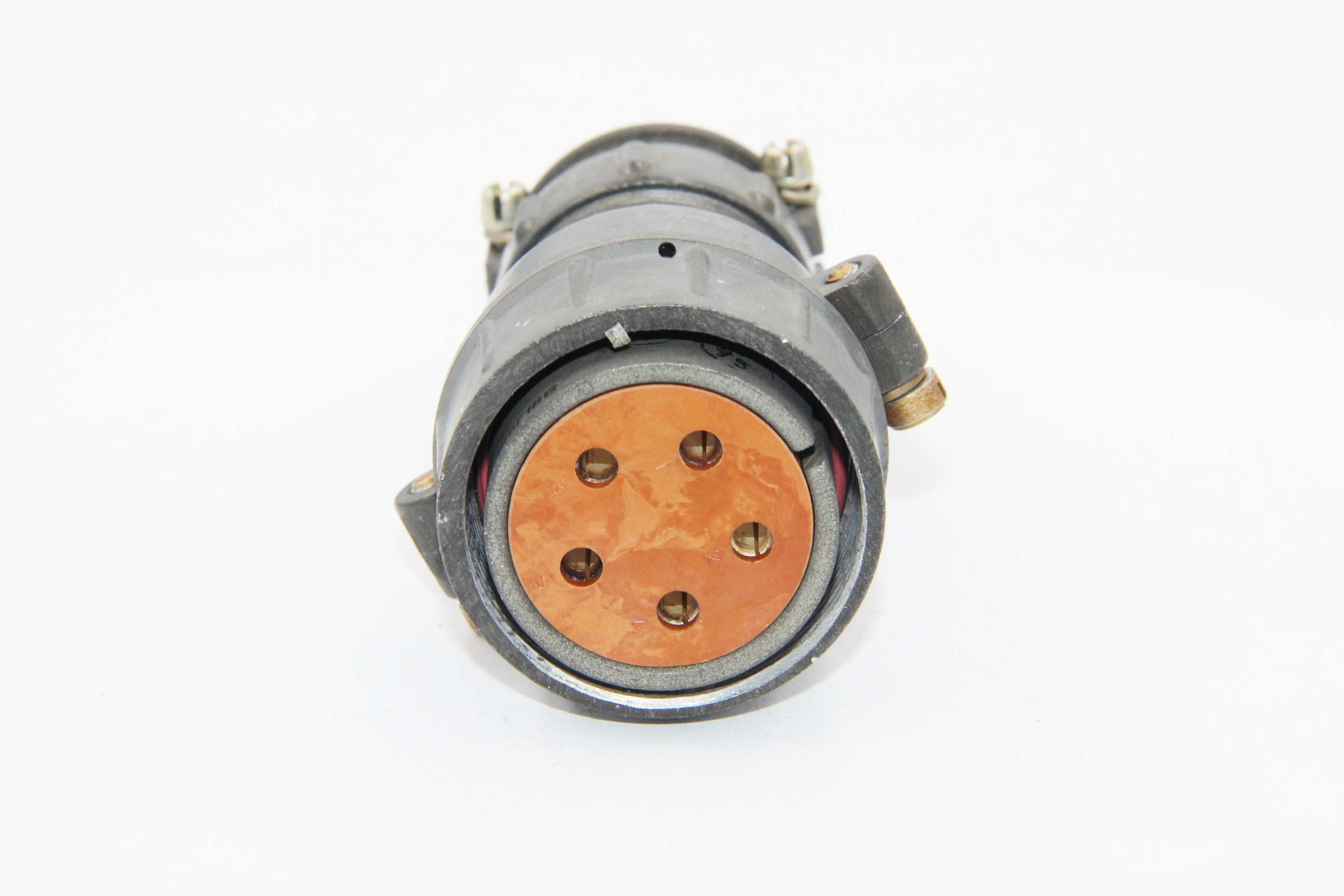

2РТТ36КПН5Г18В розетка кабельная

Описание

Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.
Приборная часть соединителей изготавливается без патрубков, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Кабельные части соединителей поставляются с резиновыми кожухами или без них.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов -  серебро.
Метод монтажа - пайка.
Соединители изготавливаются для монтажа экранированным или неэкранированным кабелем, по виду концевой гайки патрубка.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.120 ТУ (АШДК.434410.060ТУ).

Параметры

Основные технические характеристики 2РТТ36КПН5Г18В:
- Максимальное рабочее напряжение ...... 850 В
- Сопротивление изоляции ...... не менее 1000 МОм
- Количество сочленений расчленений ...... 500
- Интервал рабочих температур ...... от -60 до +100°С
- Минимальная наработка ...... 1000 часов
- Срок сохраняемости ...... 15 лет

Структура условного обозначения:
2РТТ36КПН5Г18В
2РТТ - тип соединителя
36 - условный размер корпуса;
К - вид корпуса: Б - блочный, К - кабельный;
П - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
5 - количество контактов;
Г - часть соединителя: Ш - вилка, Г - розетка;
18 - обозначение сочетания контактов - условное число;
В - всеклиматическое исполнение.
