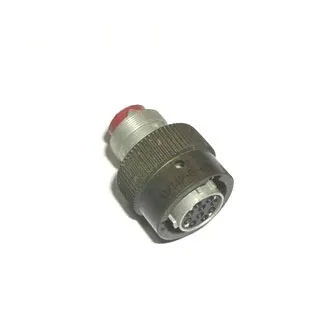

СНЦ22-10/14Р-11-В розетка

Описание разъема СНЦ22-10/14Р-11-В :

Соединители цилиндрические субминиатюрные типа СНЦ22 внутреннего монтажа, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 500 В (амплитудное значение). Соединители СНЦ22 состоят из приборной и кабельной части. Вилки и розетки могут быть как приборными, так и кабельными. Вилки и розетки изготавливаются без кожуха, с прямым кожухом, с обоймой под термоусаживающуюся трубку. Сочленение соединителей - байонетное. Кабельные розетки СНЦ22 соответствующих типономиналов по сочетанию контактов, условному размеру корпуса, позиции установки изолятора взаимосочленяемы с соответствующими вилками СНЦ22, а также СНЦ30, СНЦ31, СНЦ32 (бРО.364.039 ТУ). Контакты покрыты золотом, под обжимку 1,0 мм. Соединители изготовляют во всеклиматическом исполнении по ГОСТ В 20.39.404-81.

Параметры разъема СНЦ22-10/14Р-11-В :

Тип сочленения: БАЙОНЕТНЫЙ
Типы кожухов (патрубков): ПРЯМОЙ, УГЛОВОЙ, ОБОЙМА ПОД ТЕРМОУСАЖИВАЮЩУЮ ТРУБКУ, ОБОЙМА
Количество контактов: 4, 7, 10, 19, 32, 50
Способ монтажа: ОБЪЕМНЫЙ, ОБЖИМКА
Покрытие контактов: ЗОЛОТО
Диапазон рабочих температур: -60 ДО +155 °С
Рабочий ток на каждый контакт: ОТ 3,4 А ДО 5,0 А
Максимальное раб.напряжение: 500 В
Количество типономиналов: 6
Количество сочленений: 500
Срок сохраняемости, лет: 15
