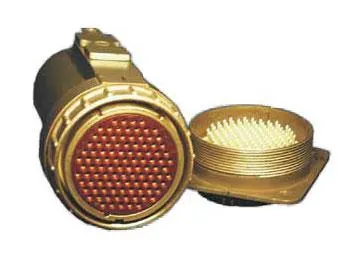

Описание разъема РРМ47-102-2Г6А1-В
Низкочастотный низковольтный цилиндрический многопозиционный соединитель
РРМ47-102-2Г6А1-В предназначен для работы в электрических цепях постоянного,
переменного ( частотой до 3 МГц) токов при напряжении 200 В (амплитудное
значение) между контактами и напряжением 550В (амплитудное значение) через
контакт. Максимальное рабочее напряжение между соседними контактами , В -
200 Рабочий ток на каждый контакт , А , не более - 3,5
Параметры разъема РРМ47-102-2Г6А1-В
Наименование РРМ47-102-2Г6А1-В Розетка с кожухом
Функциональная группа низкочастотный цилиндрический
Типономинал / Типоконструкция кабельная прямая
Типоразмер корпуса отечественный 47
Английская транскрипция RRM47-102-2G6A1-V
Тип контакта круглый
Количество выводов или контактов 102
Диаметр контактов 1.5
Тип кожуха или патрубка металлический кожух
Метод сочленения врубной
Метод монтажа пайка
Минимальная наработка 15000 час.
Ресурс 500 циклов
Минимальный срок сохраняемости, лет 25
Рабочее положение любое
Дата выпуска 01.01.1989
Торговая марка АО Лтава, Полтава
Страна происхождения СССР
ТУ ГЕО.364.185 ТУ
Вид приемки "5"
Наличие паспорта -этикетки есть
Климатическое исполнение всеклиматическое
Масса изделия, гр. 474
Вид упаковки картонная коробка
Кратность упаковки 2
Кратность отгрузки 1
Доупаковка промасленная бумага
Состояние упаковки заводская
Спутник тара укомплектован заглушкой
Цвет изделия серый
Интервал рабочих температур от -60 до +70°C
Габаритные размеры L*W*H 75х75х154
Длина корпуса 75 mm
Ширина корпуса 75 mm
Высота корпуса 154 mm
Покрытие выводов или контактов золото
Поляризация корпуса трехшпоночная
Материал вставки(изолятора) карболит
Содержание золота в 1шт, gr 0,05406
Содержание серебра в 1шт, gr 3,06381
Диапазон рабочих частот до 3 MHz
Время пайки не более 8 сек для 1 провода паяльником
мощностью е более 50Вт
Температура пайки не более 300°C
Номинальный ток 360 А на весь соединитель
Сопротивление изоляции не менее 5000 MΩ
Сопротивление контактов не более 2,5 mΩ
