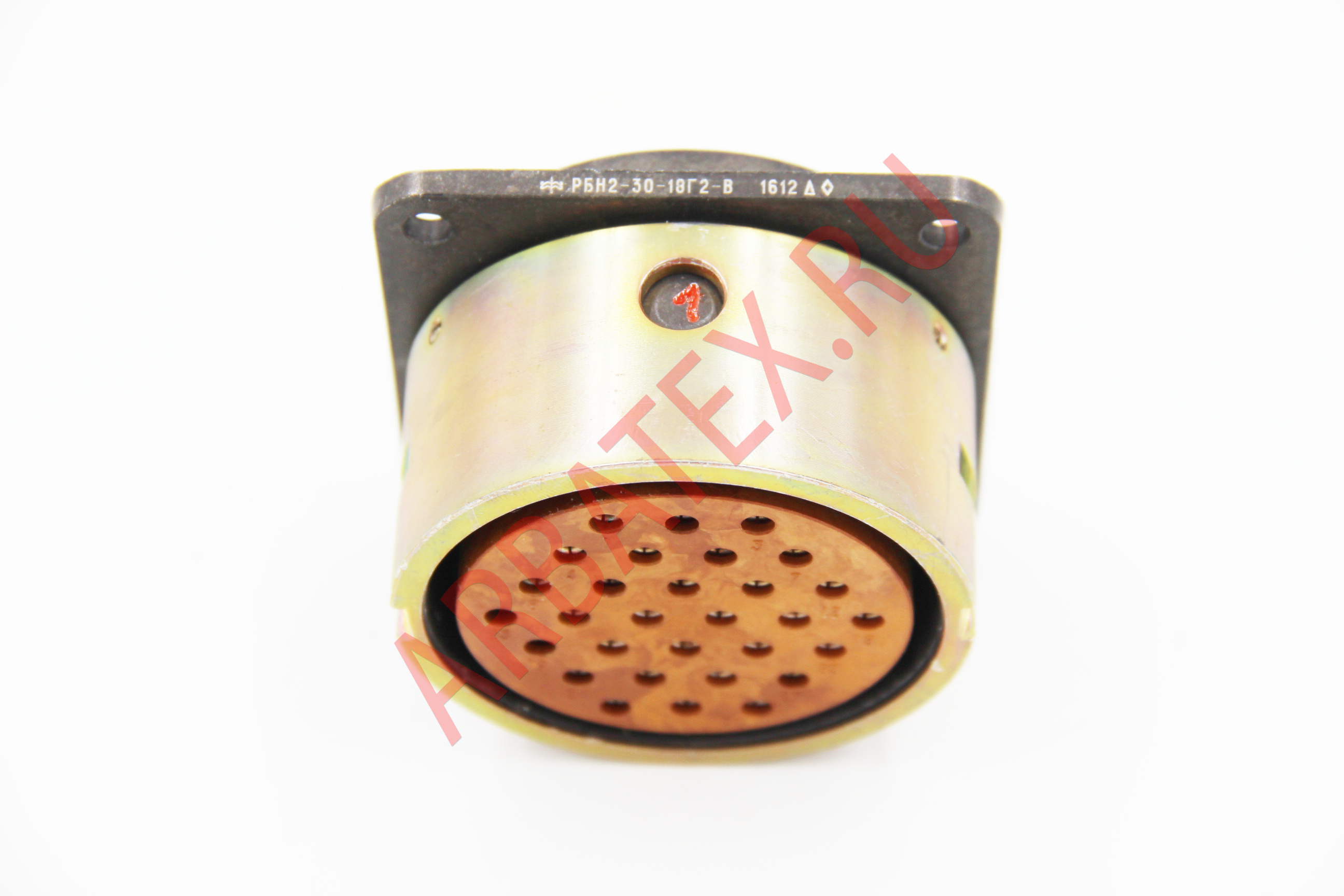

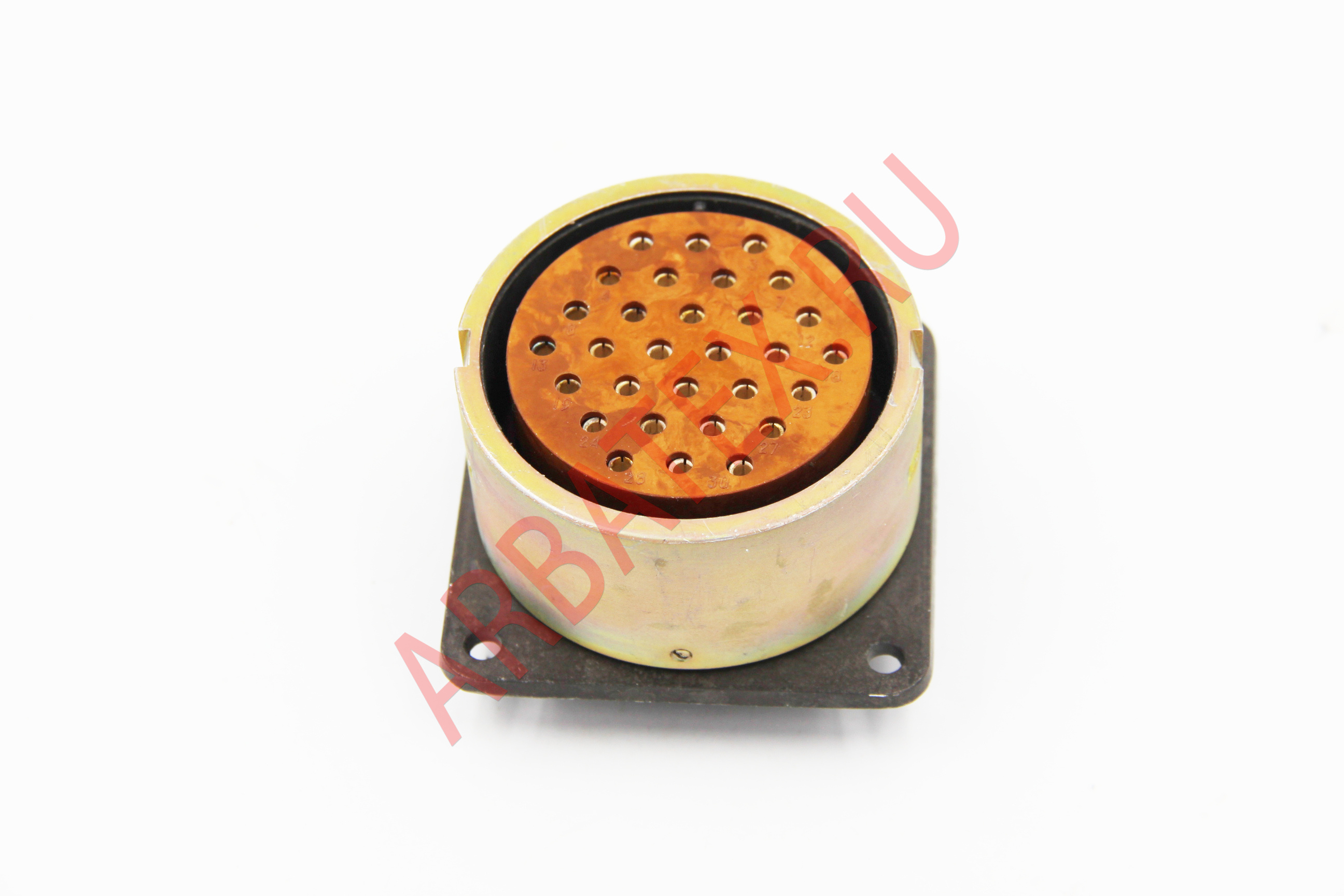

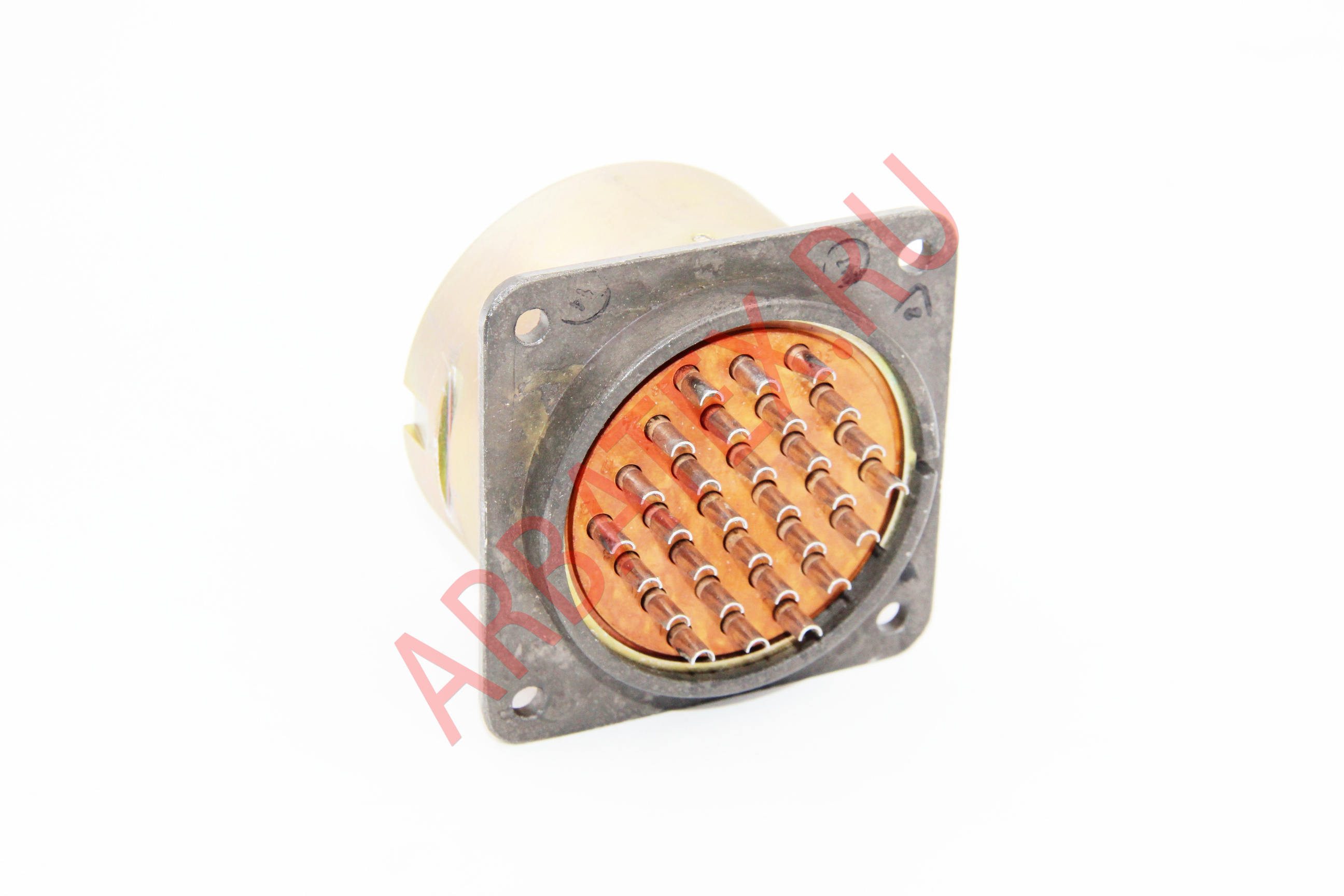

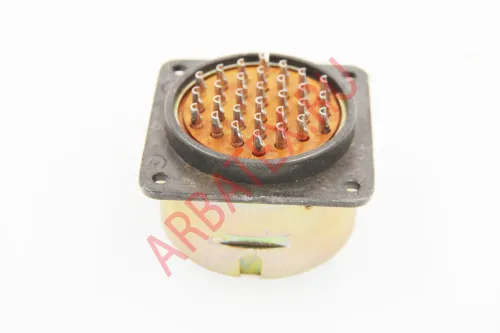

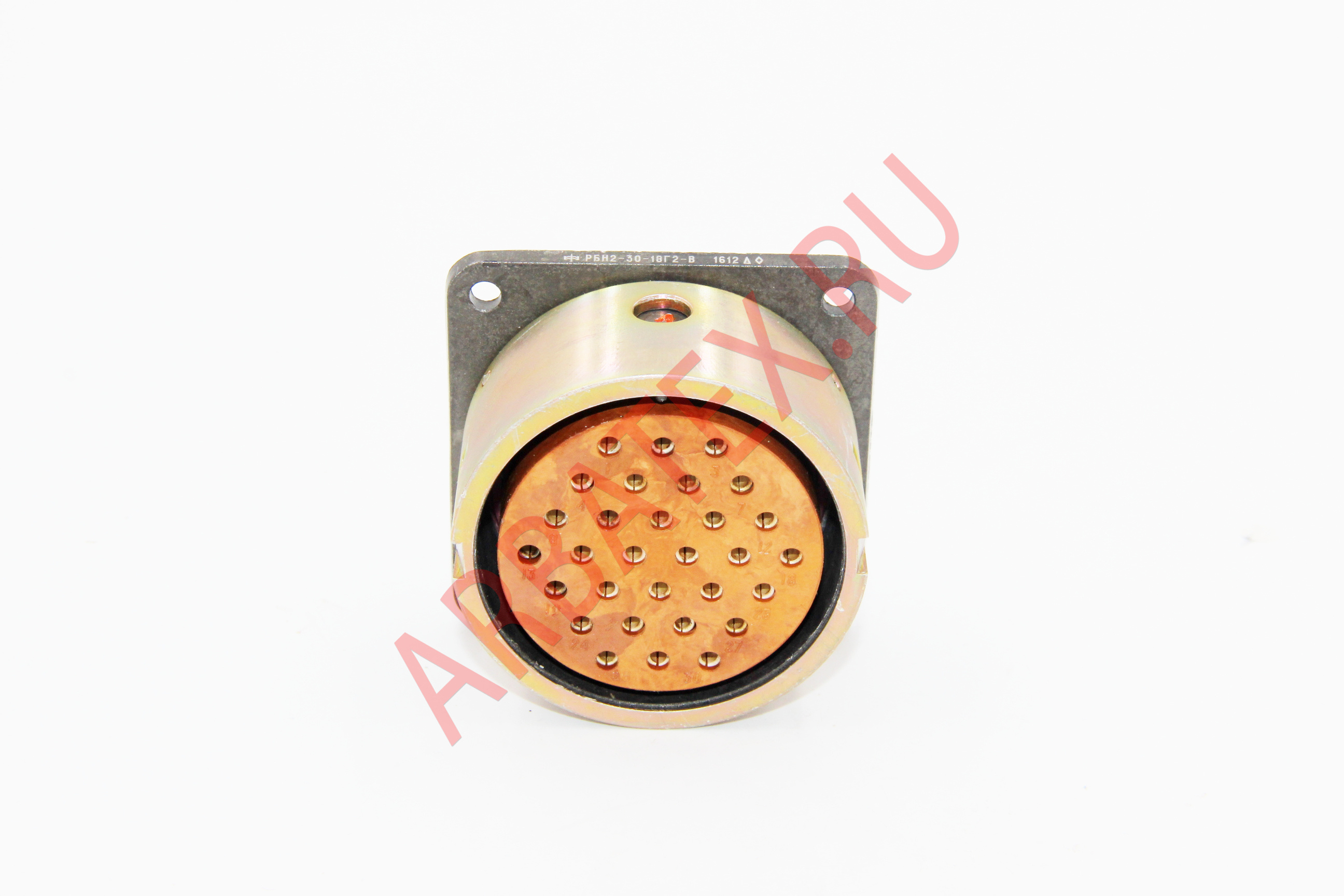

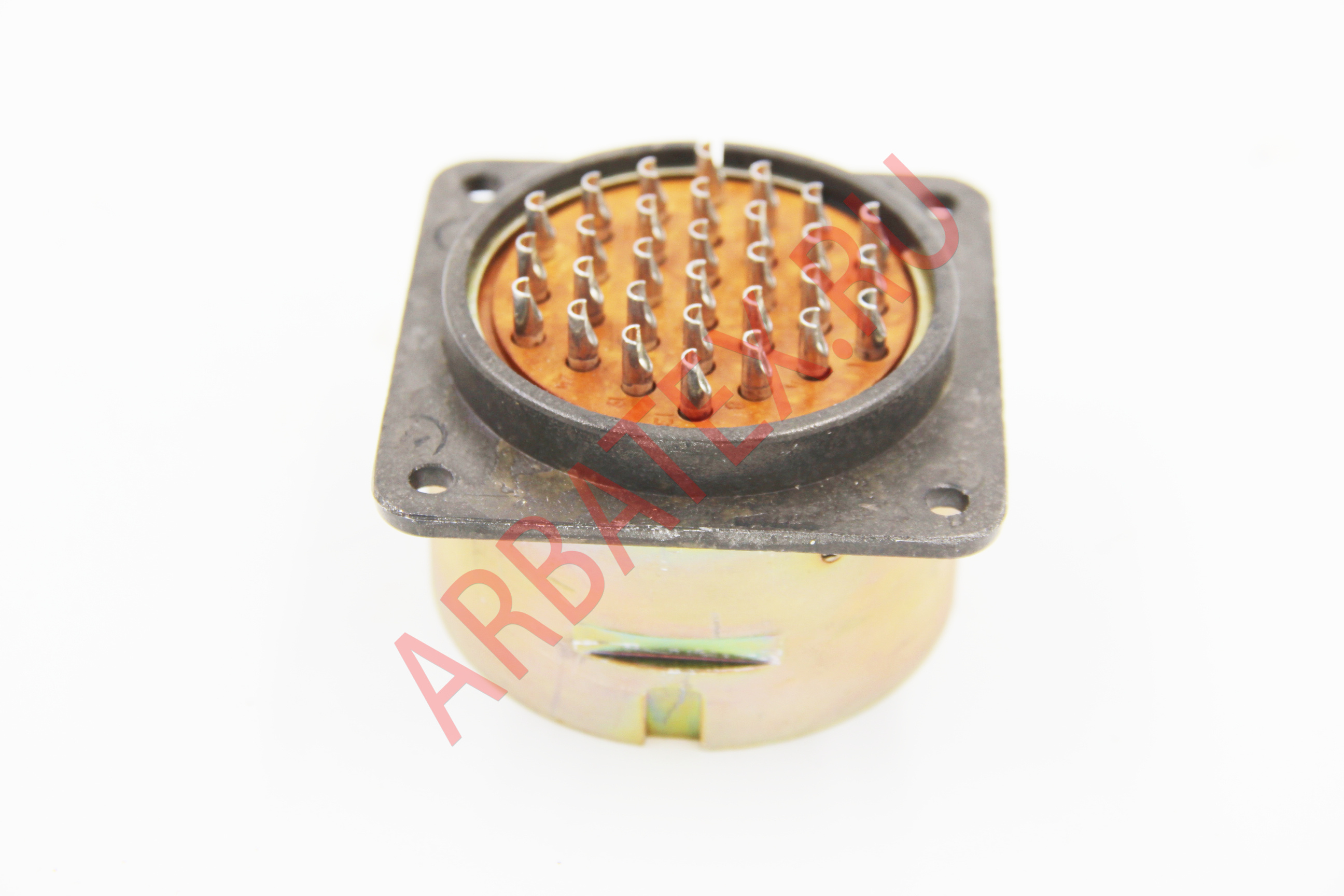

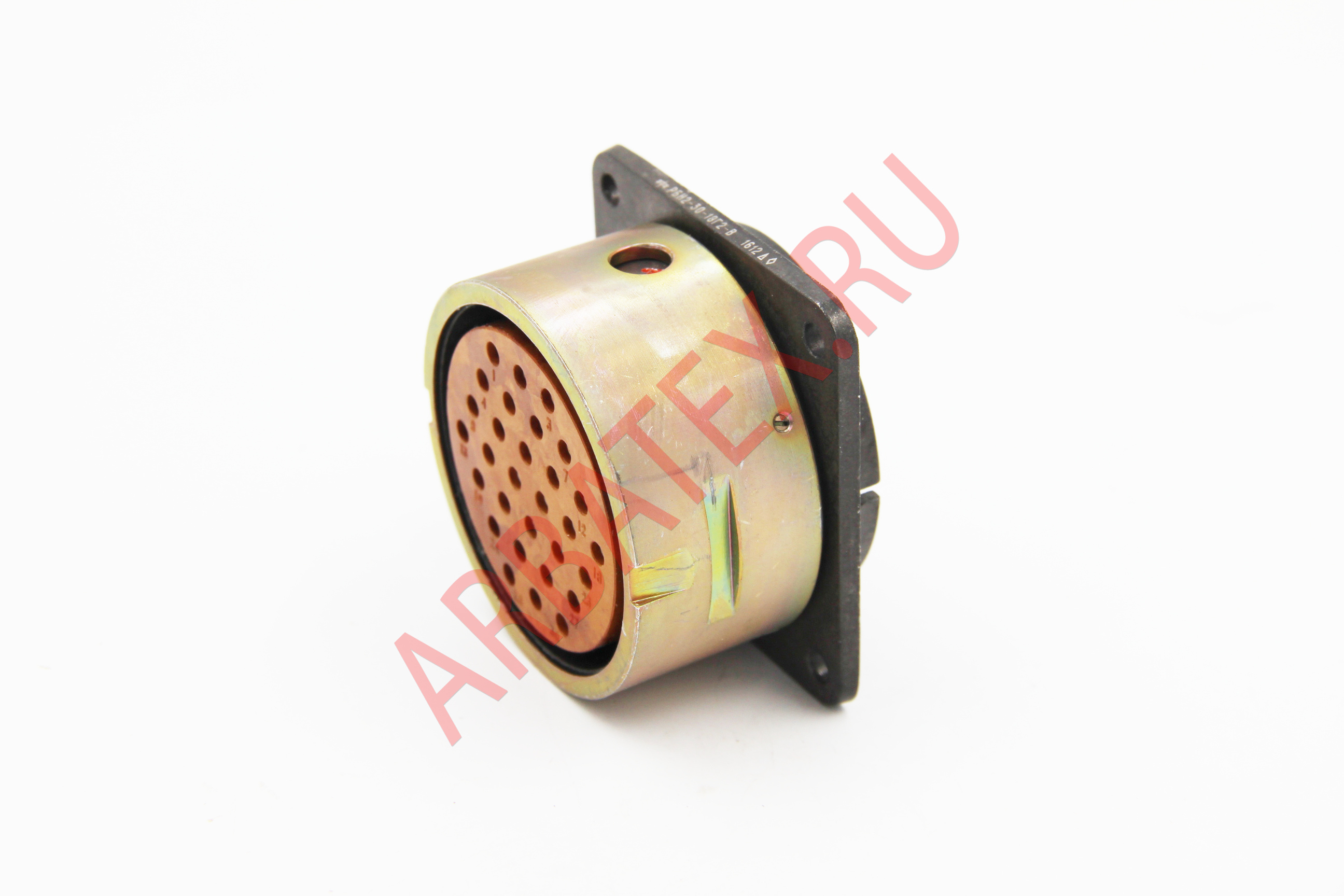

Описание разъема РБН2-30-18Г2-В
Изготавливаются для наружного монтажа, во всеклиматическом исполнении в
соответствии с техническими условиями ОСТ В 11 0121-91, АВ0.364.032ТУ.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть изготавливается с кожухом или без кожуха, кабельная – с
кожухом, поляризация корпусов – одношпоночная. Кабельная часть имеет
замковое устройство для быстрой фиксации сочлененного положения соединителя,
состоящего из пружинного кольца с двумя кнопками, которые являются
дополнительными поляризующими элементами соединителя.
Пружинное кольцо на кабельной части и втулка на блочной части могут быть
установлены на корпус в шести различных положениях.
Сочленение соединителей возможно при совпадении цифрового индекса на блочной
и кабельной частях соединителя.
Параметры разъема РБН2-30-18Г2-В
Технические характеристики соединителя РБН2-30-18Г2-В:
- Сопротивление изоляции ...... не менее 5000 Мом
- Максимальное рабочее напряжение (амплитудное значение) ...... 500 В
- Синусоидальная вибрация:
- диапазон частот ...... 1-5000 Гц
- амплитуда ускорения ...... 295 м/с2
- Количество сочленений-расчленений ...... 1500
- Минимальная наработка ...... 1000 ч
- Срок сохраняемости ...... 25 лет
Интервал рабочих температур - от -60 до +85°С
Структура условного обозначения:
РБН2-30-18Г2-В
РБН2 - тип соединителя;
30 - количество контактов;
18 - сочетание контактов;
- 18 - все контакты диаметром 2,5мм;
- 26 - контакты диаметром 2,5 и 5,5мм;
- 34 - контакты диаметром 2,5; 3,5; 5,5мм;
Г - вид контактов: Ш - вилка (штырь) Г - розетка (гнездо);
2 - конструктивное исполнение: 2 - блочный соединитель, 7 - кабельный
соединитель;
В - всеклиматическое исполнение.
