Описание товара

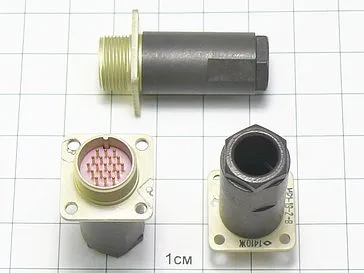

Описание разъема МР1-19-3В
Соединители состоят из герметичной (МР1) или негерметичной (МР1Н) вилки и негерметичной кабельной розетки. Вилки и розетки изготавливаются без кожуха или с кожухом (металлическим или пластмассовым).
Сочленение вилок с розетками резьбовое или врубное.
Поляризация корпусов – одношпоночная.
Покрытие контактов - серебро, золото.
Структура условного обозначения:
МР1-19-3В
МР1 - тип соединителя.
Н – только для негерметичной приборной вилки.
19 - количество контактов.
1 - конструктивное исполнение:
- 1 – вилка приборная резьбового сочленения с серебряными контактами;
- 2 – вилка приборная резьбового сочленения с золочеными контактами;
- 3 – вилка приборная врубного сочленения с серебряными контактами;
- 4 – вилка приборная врубного сочленения с золочеными контактами;
- 5 – розетка кабельная резьбового сочленения с серебряными контактами;
- 6 – розетка кабельная резьбового сочленения с золочеными контактами;
- 7 – розетка приборная врубного сочленения с серебряными контактами;
- 8 – розетка приборная врубного сочленения с золочеными контактами.
В - всеклиматическое исполнение.
| Технические параметры соединителей МР1, МР1Н: |
|---|
| Общее количество контактов: | 10, 19, 30, 50, 76, 102 |
| Сопротивление контактов, не более, МОм: | 10 |
| Максимальный токовая нагрузка на одиночный контакт, А: | 3 |
| Максимальный токовая нагрузка на соединитель, А: | 5....51 |
| Максимальное рабочее напряжение, В: | 150 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 147 (15) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 1471 (1500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 343 (35) |
| Линейные нагрузки с ускорением, м/с2: | 490 |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3·10-4 (10-6) |
| Повышенная относительная влажность воздуха при температуре +35 °С: | 98% |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Смена температур с учетом температуры перегрева контактов, °C: | -60....+105 |
| Минимальная наработка, часов: | 5000 - МР1, 10000 - МР1Н |
| Количество сочленений-расчленений: | 250 |
| Срок сохраняемости, лет: | 15 |
