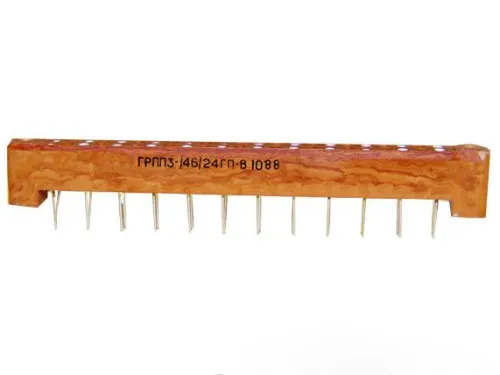

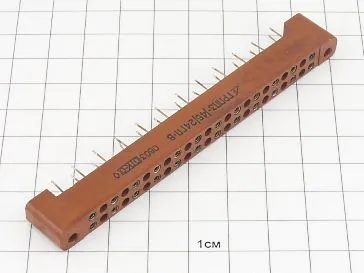

ГРПП3-46/24ГП-В

Описание разъема ГРПП3-46/24ГП-В

ГРПП3 соединители электрические низкочастотные прямоугольные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Разъёмы ГРПП3 взаимозаменяемы и взаимосочленяемы.
Сфера применения: для внутреннего монтажа; соединения печатных плат с печатным монтажом.

Параметры разъема ГРПП3-46/24ГП-В:

Технические характеристики ГРПП3:

Рабочий ток на контакт - не более 0,5 А.
Максимальное напряжение - не более 100 В.
Сопротивление контактов:
- для исполнений печать-печать - не более 0,008 Ом;
- для исполнений печать-объём, объём-объём - 0,005 Ом.

Сопротивление изоляции - не менее 20 000 МОм.
Электрическая прочность изоляции - 500 В.
Емкость между контактами - не более 2 пФ.
Усилия расчленения соединителей - от 35 Н до 140 Н (от 3,5 кгс до 14 кгс).

Усилия расчленения контактов с контрольным калибром - не менее 0,3 Н (0,03 кгс).
Число сочленений-расчленений - 1000.
Минимальная наработка ГРПП3 - 15 000 ч.
Минимальный срок сохраняемости - 25 лет.

Технические параметры соединителей ГРПП3:
Общее количество контактов:	14, 24, 36, (36)24, (36)16, 46, (46)24, 58
Сопротивление контактов, не более, Ом:	0,008
Рабочий ток на контакт, А:	0,5; 1
Максимальное рабочее напряжение, В:	100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	20000
Электрическая прочность изоляции, В:	500
Емкость между любыми контактами, не более, пФ:	2
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	500 (50)
Линейное ускорение, м/с2 (g):	1000 (100)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,33x10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +115
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	25
