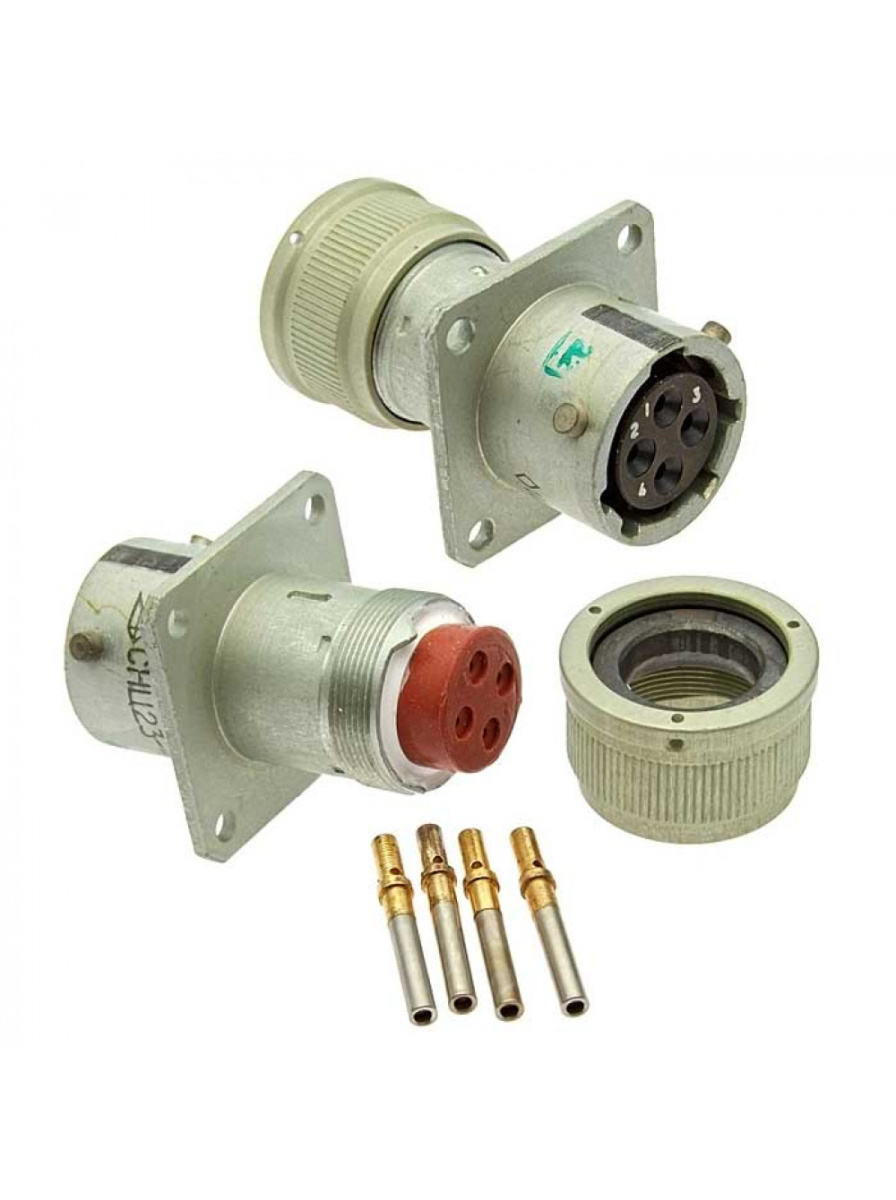

СНЦ23-4/14Р-1-в

Технические характеристики СНЦ23-4/14Р-1-В:

Токовая нагрузка:

- рабочая на контакт - 3 А;

- максимальная на контакт - 6 А.

Максимальное рабочее напряжение - 700 В (ампл.).

Диаметр контактов - 1 мм.

Сопротивление контактов - не более 4 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Минимальная наработка для изделия разъёмы СНЦ23-4/14Р-1-В - 1000 ч.

Количество сочленений-расчленений - 500.

Минимальный срок сохраняемости - 15 лет.

Сочленение соединителей - байонетное.

Габаритные размеры розетки СНЦ23-4/14Р-1-В - 21,7×21,7×32 мм.

Покрытие контактов - золото.

Монтаж проводов - обжимкой.

Поляризация корпуса - многошпоночная.

Установка изолятора в корпусе - многопозиционная.

Варианты исполнения для изделия соединитель СНЦ23-4/14Р-1-В в зависимости от вида приёмки:

- отдел технического контроля - СНЦ23-4/14Р-1-В ОТК;

- особо стойкие (особо стабильные) - ОССНЦ23-4/14Р-1-В, СНЦ23-4/14Р-1-В ОС;

- приемка заказчика - СНЦ23-4/14Р-1-В ПЗ;

- военная приемка - СНЦ23-4/14Р-1-В ВП.

Условия эксплуатации:

Повышенная рабочая температура среды - (+155)° С.

Пониженная рабочая и предельная температура среды - (-60)° С.

Атмосферное пониженное давление - 1,33·10-10 Па (10-12 мм рт. ст.).

Синусоидальная вибрация для изделия СНЦ23-4/14Р-1-В разъём:

- диапазон частот - от 1 Гц до 5000 Гц;

- ускорение - 400 м/c2.
