СР 50-665ФВ

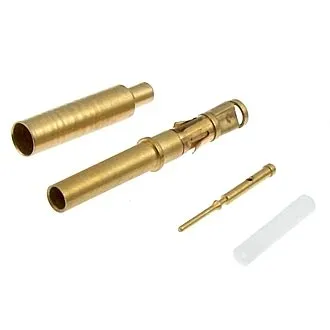

СР-50-665Ф вилка радиочастотная коаксиальная негерметичная, рассчитанная для работы в диапазоне частот до 1000 МГц и предназначенная для набора в специальные блоки.

Условные обозначения:

Вилка СР-50-665Ф, где:

СР - соединитель радиочастотный.

50 - волновое сопротивление 50 Ом.

665 - кабельная вилка, марка присоединяемого кабеля РК-50-0,6-23.

Ф - изоляционный материал соединителя - фторопласт.

Технические характеристики СР-50-665Ф:

Испытательное напряжение - 500 В (ампл.).

Сопротивление контактов - не более 0,01 Ом.

Сопротивление изоляции - не менее 1000 МОм.

Коэффициент стоячей волны по напряжению:

- на частоте 500 МГц - 1,15;

- на частоте 1000 МГц - 1,4.

Экранное затухание на частоте 1000 МГц - не менее 30 дБ.

Количество сочленений-расчленений - 500.

Минимальный срок сохраняемости соединителей - 15 лет.

Минимальная наработка соединителя - 1000 часов.

Тип сочленения - врубное.

Покрытие контактов - золото под обжимку.

Диаметр контактов - 0,6 мм.

Требование по максимальному рабочему напряжению при пониженном давлении соединители не предьявляют.

Варианты исполнения изделия соединитель СР-50-665Ф в зависимости от вида приёмки:

- отдел технического контроля - СР-50-665Ф ОТК;

- особо стойкие (особо стабильные) - ОССР-50-665Ф, СР-50-665Ф ОС;

- приемка заказчика - СР-50-665Ф ПЗ;

- военная приемка - СР-50-665Ф ВП.

Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +85° С.

Относительная влажность при +35° С - до 98%.

Атмосферное пониженное рабочее давление - 0,13·10-3 Па (10-6 мм рт. ст.).

Синусоидальная вибрация для изделия СР-50-665Ф разъём:

- диапазон частот - от 5 Гц до 2000 Гц;

- амплитуда ускорения - 100 м/с2.

Ускорение механического удара:

- одиночного действия - 1471 м/с2;

- многократного действия - 735 м/с2.

Ускорение линейной нагрузки - 491 м/с2.
