Технические характеристики на соединитель СНЦ127-50/27ВП127-2-В:

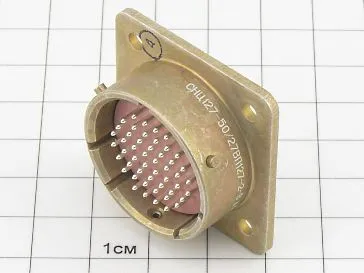

СНЦ127-50/27ВП127-2-В
Соединители цилиндрические экранированные СНЦ127-50/27ВП127-2-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Соединители состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения.
Приборные вилки изготавливаются без кожуха, кабельные розетки — с прямым кожухом.
Имеют нормированную эффективность экранирования.
Сочленение соединителей — байонетное.
Покрытие контактов — серебро или золото.
Соединители изготавливаются для внутреннего монтажа, во всеклиматическом исполнении, в соответствии с техническими условиями НКЦС.434410.511 ТУ (АШДК. 434410.082ТУ).
Соединители взаимосочленяемы с соединителями типов ОНЦ-БС-1(2), выпускаемых по техническим условиям НКЦС 434.410.511ТУ (бР0.364.030ТУ) (без эффективности экранирования).
Структура условного обозначения:
СНЦ127-50/27ВП127-2-В
СНЦ127 — Тип соединителя;
50 — Количество контактов;
27 — Условный размер корпуса;
В — Тип контакта: В — штыревой, Р — гнездовой;
П — Способ монтажа: П — пайка;
1 — Тип хвостовика: 1 — хвостовик контакта для объемного монтажа, 2 — хвостовик цилиндрический для печатного монтажа;
2 — Покрытие контактов: 1 — золото, 2 — серебро;
7 — Конструктивное исполнение:
— 5 — кабельная часть с угловым кожухом и штуцером;
— 6 — кабельная часть с прямым кожухом и штуцером;
— 7 — приборная часть с фланцем под крепление винтами без кожуха,
— 8 — кабельная часть с прямым кожухом;
— 9 — приборная часть с креплением фланцевой гайкой;
2 — Многопозиционная поляризация;
В — Всеклиматическое исполнение.
