СНЦ23-3/14Р-8-В

Технические характеристики на соединитель СНЦ23-3/14Р-8-В:

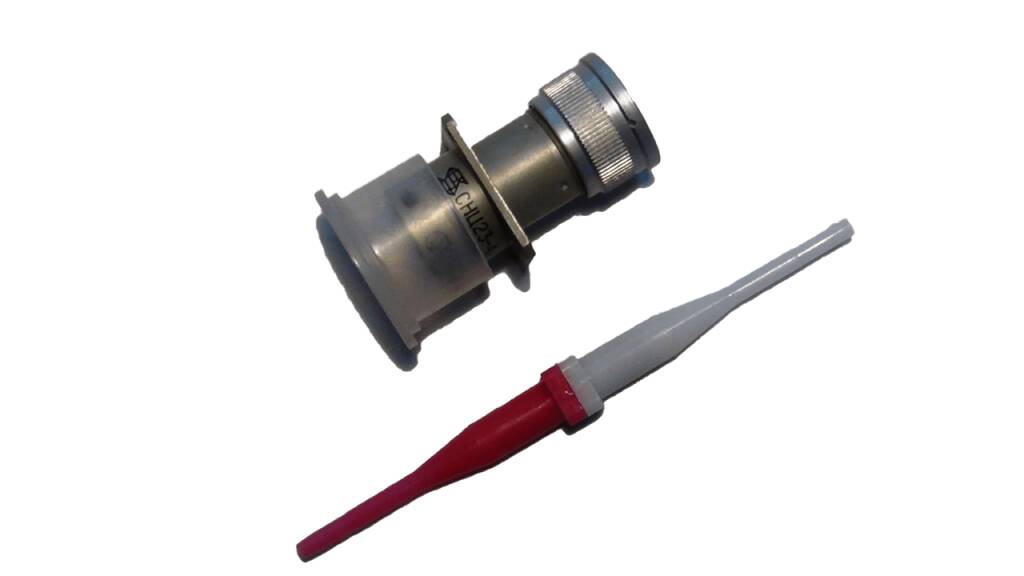

СНЦ23-3/14Р-8-В
Соединители цилиндрические байонетные малогабаритные СНЦ23-3/14Р-8-В предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Приборная и кабельная часть соединителя СНЦ23 может изготавливается без кожуха, с прямым или угловым кожухом или с обоймой под термоусаживающиеся трубки.
Розетки СНЦ23 сочленяются с вилками СНЦ27, СНЦ28, СНЦ29, выпускаемыми по техническим условиям бР0.364.038ТУ.
Сочленение соединителей — байонетное.
Вилки и розетки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Монтаж проводов — обжимкой.
Покрытие контактов: золото.
Соединители электрические низкочастотные цилиндрические малогабаритные СНЦ23 соответствуют ГЕ0.364.241ТУ.
Структура условного обозначения:
СНЦ23-3/14Р-8-а-В
СНЦ23 — тип соединителя;
3 — количество контактов;
14 — условный размер корпуса;
Р — вид корпуса: В — вилка, Р-розетка;
8 — конструктивное исполнение:
— 1 — приборная часть без кожуха,
— 2 — приборная часть с прямым кожухом,
— 4 — приборная часть с угловым кожухом,
— 6 — кабельная часть с прямым кожухом,
— 8 — кабельная часть с угловым кожухом,
— 11 — кабельная часть без кожуха,
— 12 — приборная часть с обоймой под термоусаживаемые трубки,
— 13 — кабельная часть с обоймой под термоусаживаемые трубки;
а — угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В — всеклиматическое исполнение.
