Описание товара:

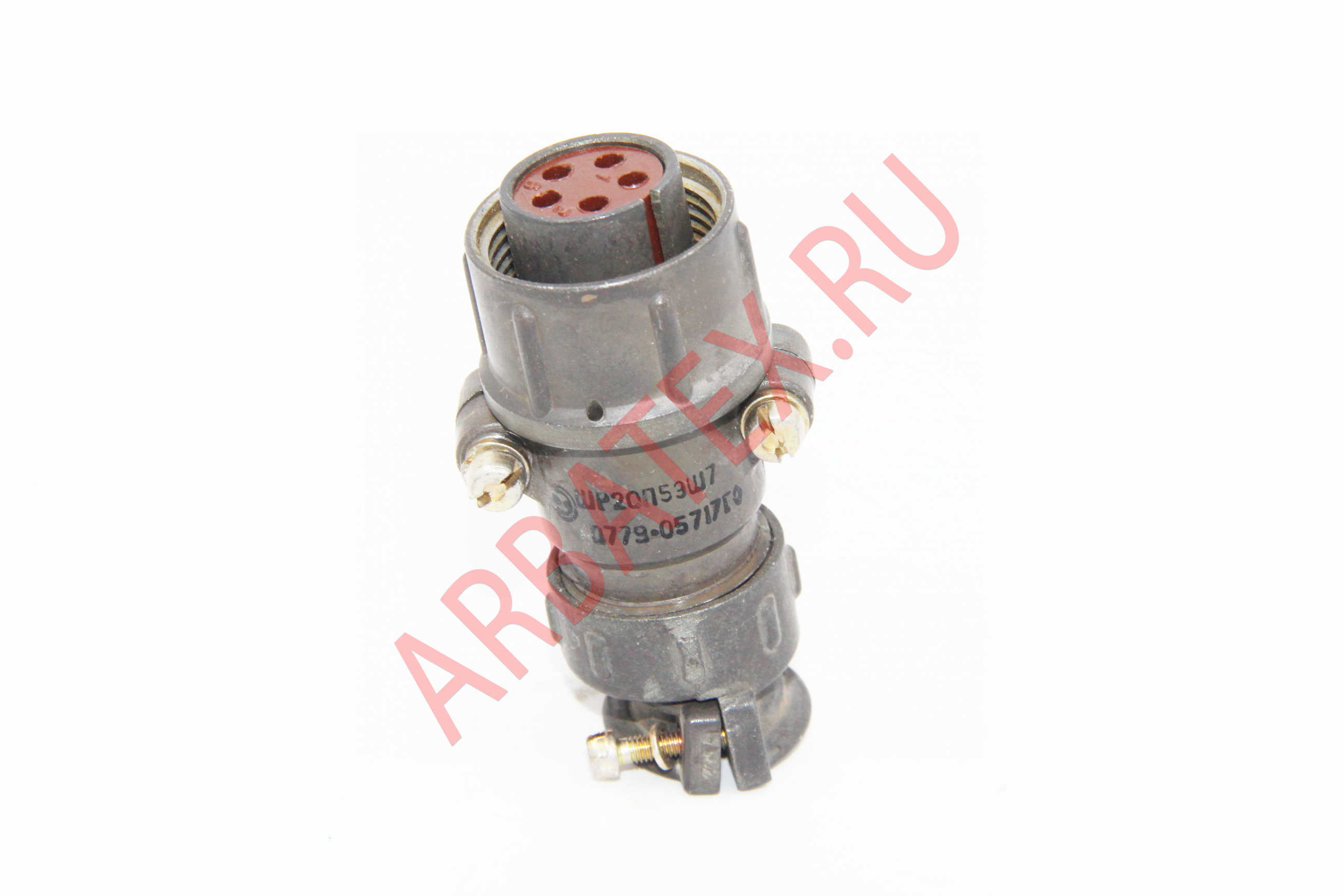

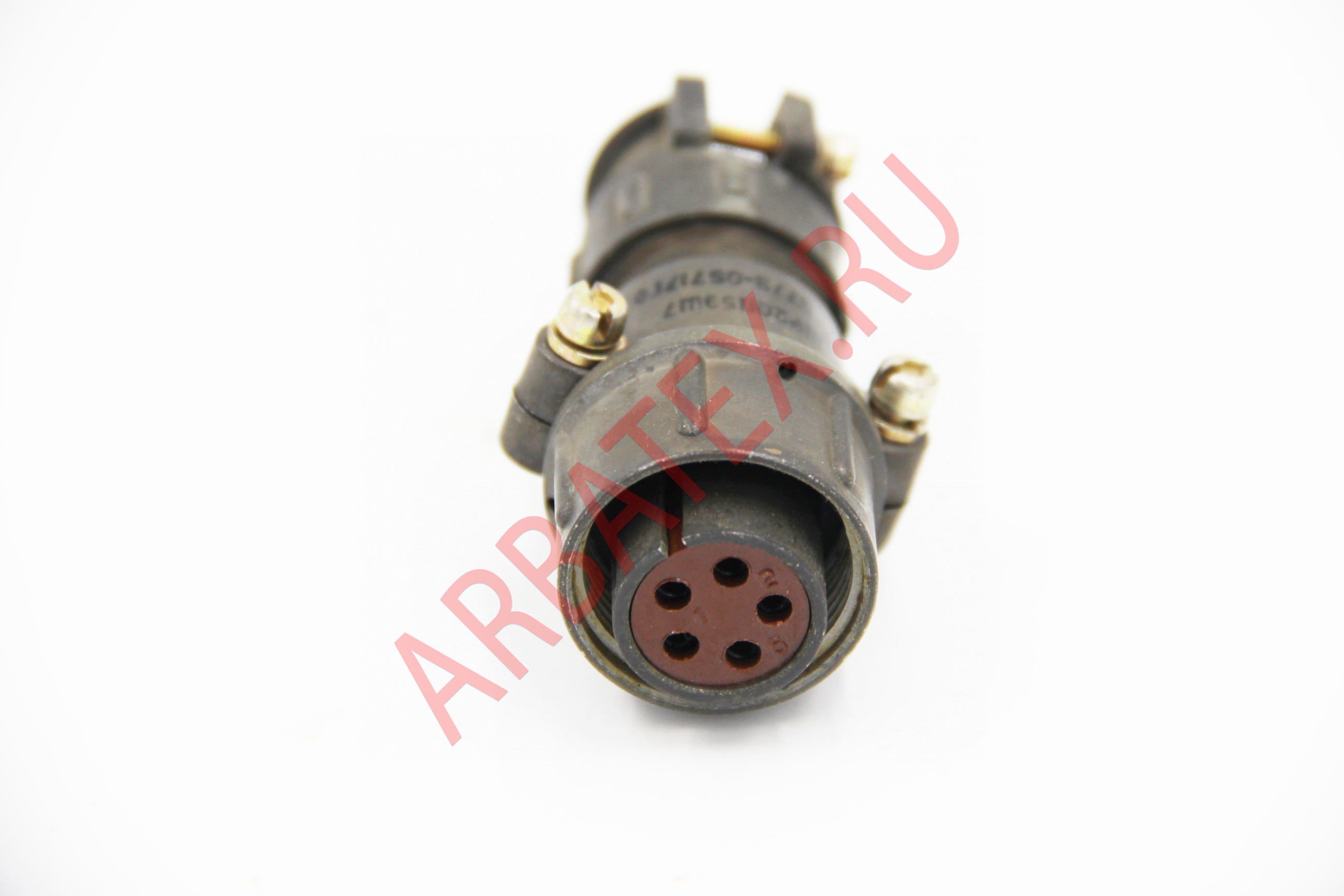

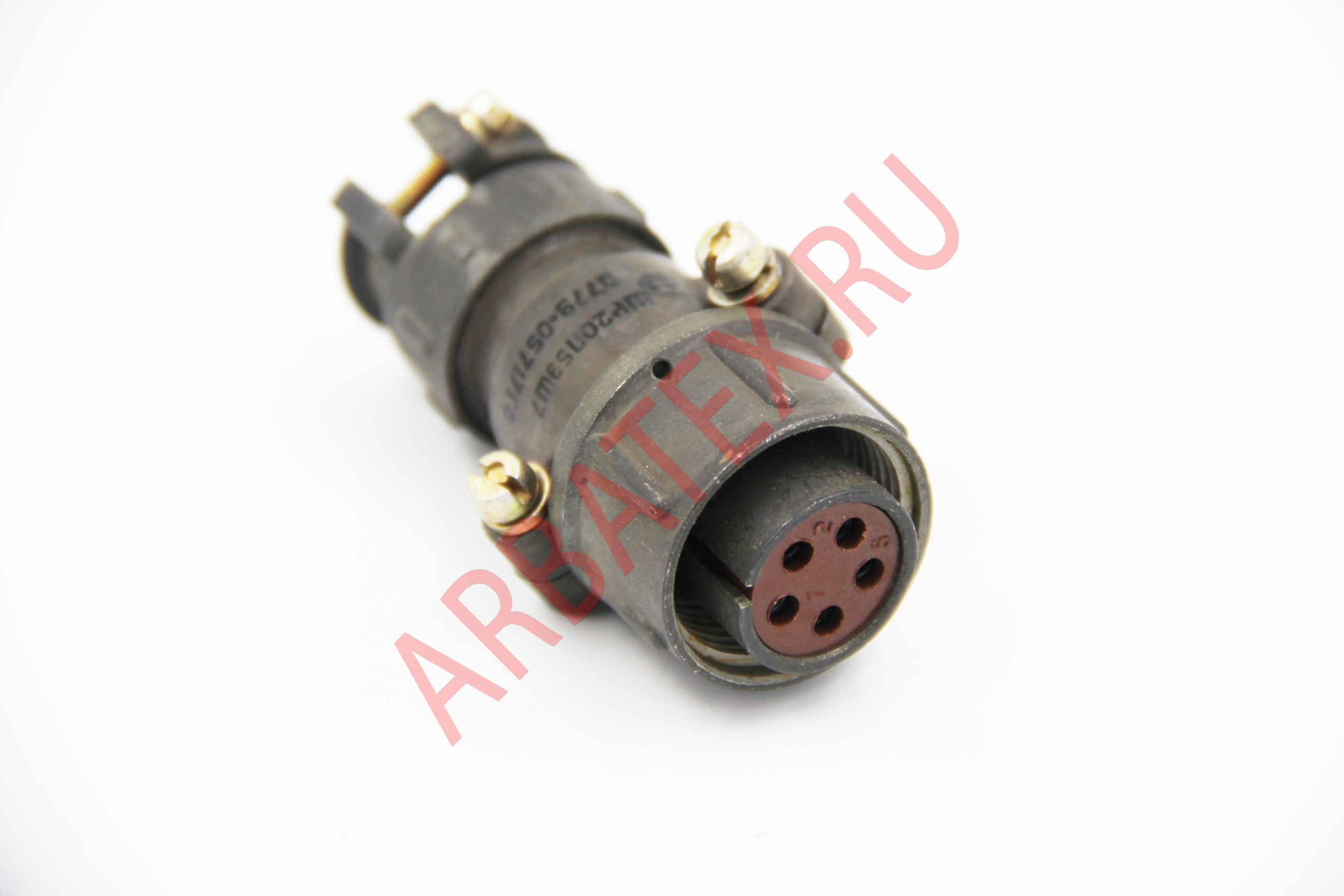

ШР20П5ЭШ7 розетка кабельная электрическая цилиндрическая ручного соединения низкочастотная негерметичная,внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с нагрузкой до 6 А на каждый и до 20 А на соединитель в целом при напряжении переменного и постоянного тока до 850 В. Разъемы ШР, ШРГ могут насчитывать от 1 до 47 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический или пластмассовый корпус.
Характеристики:
Кол-во контактов разъема
5
Размер корпуса разъема
Серия разъемов
208 руб. / шт Цена не является конечной и требует уточнения у менеджера.
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

Розетка ШР20П5ЭШ7 с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Розетка ШР20П5ЭШ7, где:

ШР - тип соединителя.

20 - условный размер корпуса.

П - с прямым патрубком.

5 - количество контактов.

Э - для экранированного кабеля.

Ш - розетка.

7 - сочетание контактов.


Технические характеристики ШР20П5ЭШ7:

Рабочий ток - 10 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметры контактов - 1,5 мм.

Покрытие контактов - серебро.

Сопротивление контактов - 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Сочленение соединителей - резьбовое.

Поляризация корпусов - одношпоночная.

Габаритные размеры - 56,1×37,1×29,5 мм.

Температура окружающего воздуха  - от -60° С до +60° С.

Климатическое исполнение УХЛ.


Характеристики

Прочие
Кол-во контактов разъема5 Другие товары
Размер корпуса разъема20 Другие товары
Серия разъемовШР Другие товары
