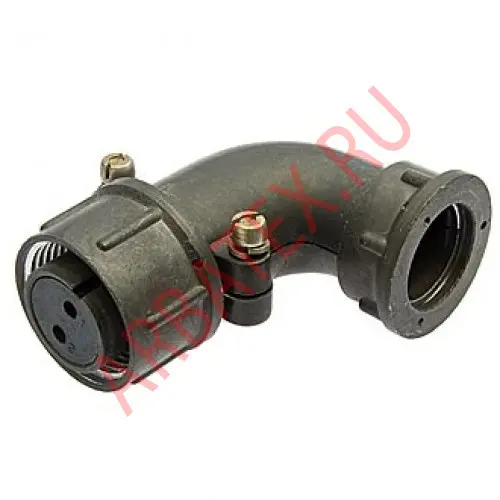

ШР16У1НШ3 розетка кабельная

ШР16У1НШ3 розетка кабельная электрическая цилиндрическая ручного соединения низкочастотная негерметичная,внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с нагрузкой до 6 А на каждый и до 20 А на соединитель в целом при напряжении переменного и постоянного тока до 560 В.

Условные обозначения:

ШР16У1НШ3-розетка.
ШР - тип соединителя-штепсельный разъем негерметичный.
16 - условный размер корпуса.
У - конструктивное исполнение: для кабельной части: У - с угловым патрубком;
1 - количество контактов.
Н - вид гайки патрубка: Н - для неэкранированного кабеля.
Ш - вид контактов: для приборной части: для кабельной части: Ш -  розетка.
3 - обозначение сочетания контактов.

Технические характеристики:

Рабочее напряжение, не более 560 В. Максимальная токовая нагрузка на одиночный контакт, не более 6 А. Сопротивление изоляции в нормальных климатических условиях, не менее 5000 Мом. Минимальный срок сохраняемости 15 лет. Температура окружающей среды от -60°С до +200°С.
