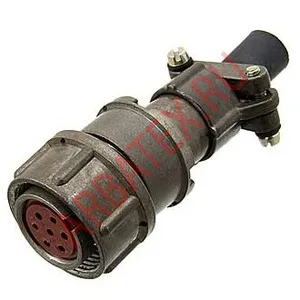

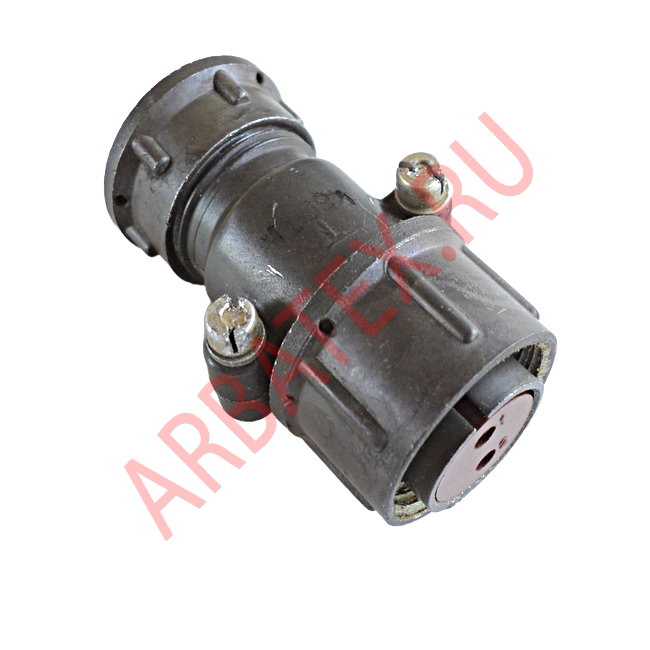

ШР16П2ЭШ5 розетка кабельная электрическая цилиндрическая ручного соединения низкочастотная негерметичная,внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с нагрузкой до 6 А на каждый и до 20 А на соединитель в целом при напряжении переменного и постоянного тока до 560 В.
Условные обозначения:
ШР16П2ЭШ5-розетка.
ШР - тип соединителя-штепсельный разъем негерметичный.
16 - условный размер корпуса.
П - конструктивное исполнение: для кабельной части: П - с прямым патрубком.
2 - количество контактов.
Э - вид гайки патрубка: Э - для экранированного кабеля.
Ш - вид контактов: для кабельной части: Ш - розетка.
5 - обозначение сочетания контактов.
Технические характеристики:
Рабочее напряжение, не более 560 В. Максимальная токовая нагрузка на одиночный контакт, не более 6 А. Сопротивление изоляции в нормальных климатических условиях, не менее 5000 Мом. Минимальный срок сохраняемости 15 лет. Температура окружающей среды от -60°С до +200°С.
