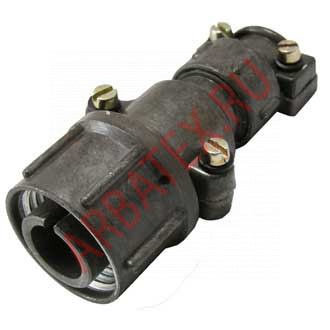

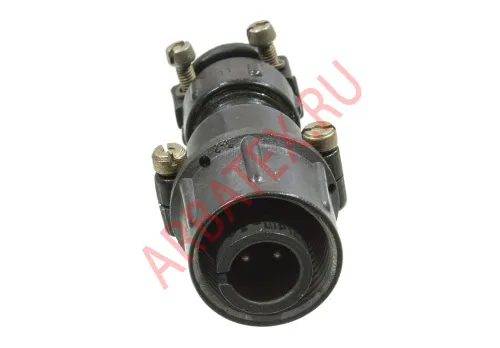

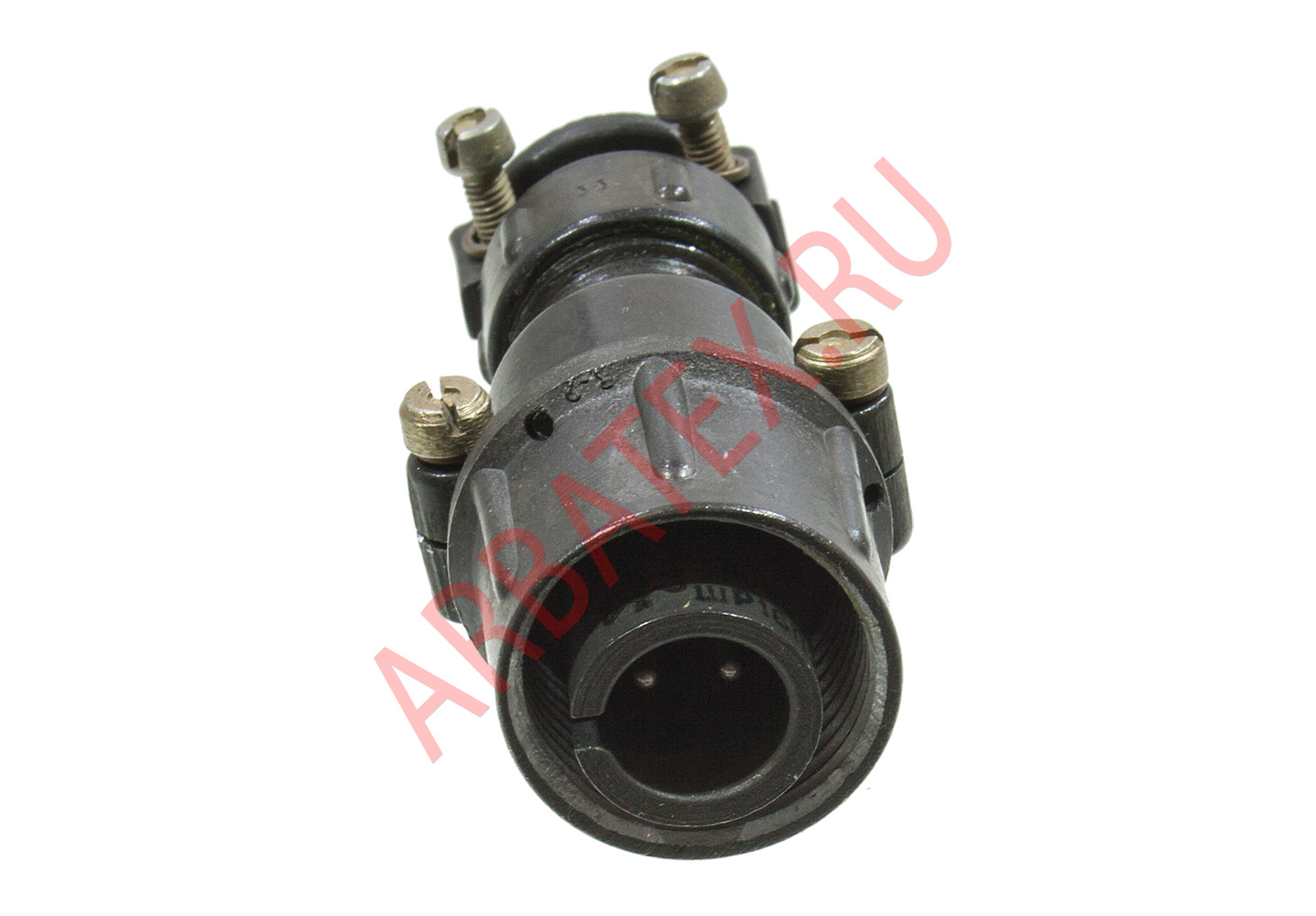

ШР16П2НГ5 вилка кабельная

ШР16П2НГ5 вилка кабельная электрическая цилиндрическая ручного соединения низкочастотная негерметичная,внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяет цепи с нагрузкой по току до 200 А и 850 В. Вилки или розетки могут насчитывать от 1 до 47 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический или пластмассовый корпус.

Условные обозначения:

ШР16П2НГ5-вилка.
ШР - тип соединителя-штепсельный разъем негерметичный.
16 - условный размер корпуса.
П - конструктивное исполнение: для кабельной части: П - с прямым патрубком.
2 - количество контактов;
Н - вид гайки патрубка: Н - для неэкранированного кабеля.
Г - вид контактов: для кабельной части:  Г - вилка;
5 - обозначение сочетания контактов.

Технические характеристики:

Рабочее напряжение, не более 850 В. Максимальная токовая нагрузка на одиночный контакт, не более 20 А. Сопротивление изоляции в нормальных климатических условиях, не менее 5000 Мом. Температура окружающей среды -60°С ... +60°С. Минимальная наработка 1000 ч.
