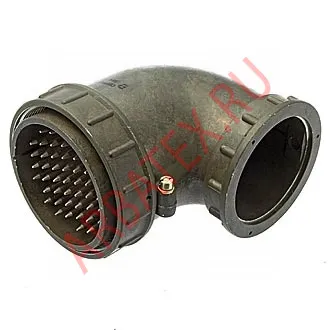

СШР60У45ЭГ3 вилка кабельная

СШР60У45ЭГ3 вилка кабельная электрическая цилиндрическая ручного соединения низкочастотная негерметичная,внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяет цепи с нагрузкой по току до 540А и 850В. Вилки или розетки могут насчитывать от 2 до 50 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический или пластмассовый корпус.

Условные обозначения:

СШР60У45ЭГ3-вилка.
СШР - тип соединителя-специальный штепсельный разъем негерметичный.
60 - условный размер корпуса.
У - конструктивное исполнение: для кабельной части:  У - с угловым патрубком.
45 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля.
Г - вид контактов: для кабельной части:  Г - вилка.
3 - обозначение сочетания контактов.

Технические характеристики:

Рабочее напряжение, не более 850 В. Максимальная токовая нагрузка на одиночный контакт мм 20 А. Максимальная суммарная токовая нагрузка на соединитель, не более 234 А. Сопротивление изоляции в нормальных климатических условиях, не менее 5000 Мом. Температура окружающей среды -60°С ... +60°С. Минимальная наработка 1000 ч.
