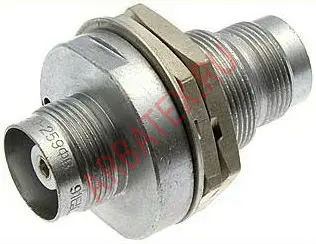

СРГ50-884ФВ соединитель Разъемы разное фото фото 2

Отзывов: 0

Добавить отзыв

Описание товара:

СРГ-50-884ФВ переход коаксиально-полосковый герметичный предназначен для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.

3 705 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

Описание разъема СРГ-50-884ФВ

Соединители предназначены для эксплуатации в электрических цепях радиочастотных трактов в диапазоне частот:
- угловые соединители, герметичные, переходы, врубные и соединители с полиэтиленовой изоляцией - до 3000МГц;
- прямые соединители с фторопластовой изоляцией и розетки приборные - до 10000МГц.

Параметры разъема СРГ-50-884ФВ:

Условное обозначение разъёма СРГ-50-884ФВ:

- СР - соединитель радиочастотный;
- Г - герметичный;
- 50 - величина волнового сопротивления;
- 884 - порядковый номер разработки;
- Ф - изоляционный материал - фторопласт;
- В - всеклиматическое исполнение.

Технические характеристики СРГ-50-884ФВ:

Тип разъема - переход.
Габаритные размеры - 21,5×16 мм.
Масса - 12 г.
Диапазон частот - от 0 до 3 ГГц.
Тип соединения - резьба.
Рабочее напряжение - 500 В.
Волновое сопротивление - 50 Ом.
Сопротивление контактов штырь-гнездо, корпус-корпус - 0,01 Ом.
КСВН - не более 1,25.
Экранное затухание - 40 дБ.

Варианты исполнения переходов в зависимости от вида приёмки:
- отдел технического контроля - СРГ-50-884ФВ ОТК;
- приемка заказчика - СРГ-50-884ФВ ПЗ;
- особо стойкие - ОССРГ-50-884ФВ, СРГ-50-884ФВ ОС;
- военная приемка - СРГ-50-884ФВ ВП.
