Описание товара

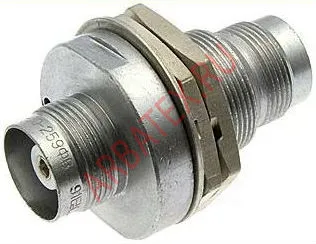

Описание разъема СРГ-50-808ФВ
Соединители предназначены для эксплуатации в электрических цепях радиочастотных трактов в диапазоне частот:
- угловые соединители, герметичные, переходы, врубные и соединители с полиэтиленовой изоляцией - до 3000МГц;
- прямые соединители с фторопластовой изоляцией и розетки приборные - до 10000МГц.
Параметры разъема СРГ-50-808ФВ:
СРГ-50-808ФВ
Переход Г-Г.
Вид соединения - резьбовое.
Технические условия - ВР0.364.049ТУ.
Соединитель СРГ-50-808ФВ предназначен для эксплуатации в электрических цепях радиочастотных трактов.
Рабочее напряжение в нормальных условиях - 500 В
Количество сочленений-расчленений - 500
Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом
Диапазоны рабочих температур:
- соединители с фторопластовой изоляцией - от -60 до +155 °С
- соединители с полиэтиленовой изоляцией - от -60 до +85 °С
Минимальный срок сохраняемости - 15 лет
Структура условного обозначения:
СРГ-50-808ФВ
СР - соединитель радиочастотный;
Г - герметичный;
50 - величина волнового сопротивления, Ом;
808 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен;
М - модернизированный вариант соединителя;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
