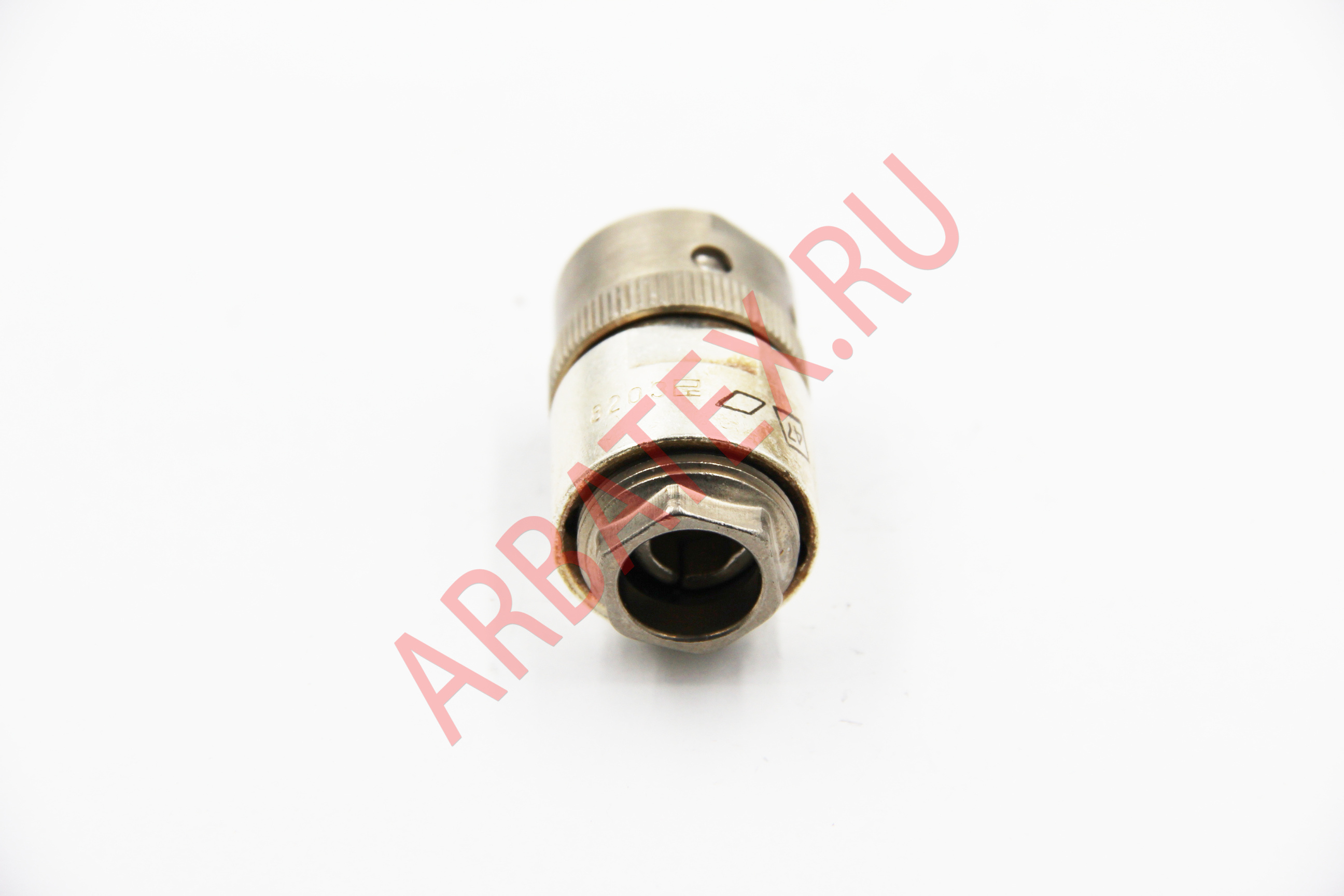

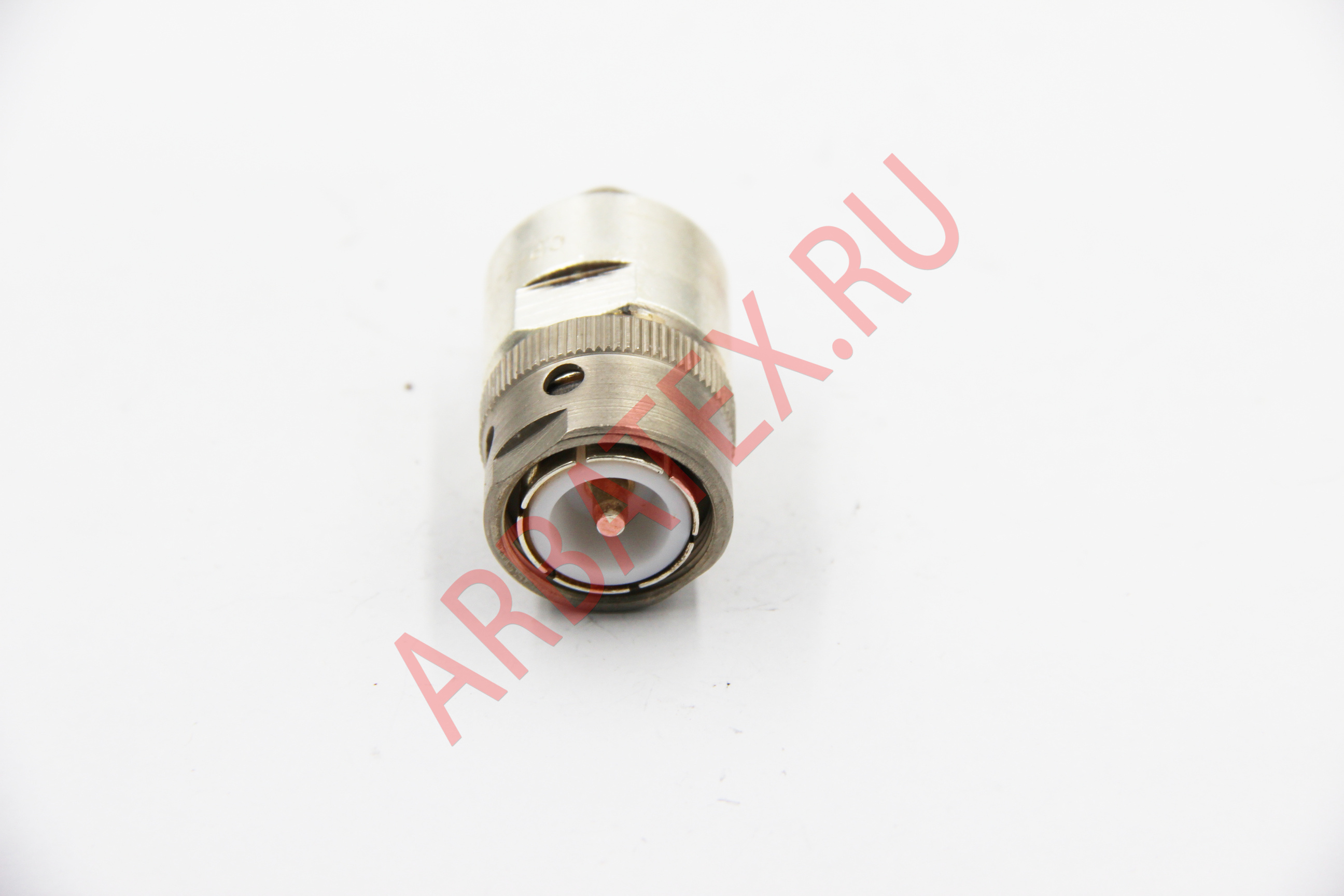

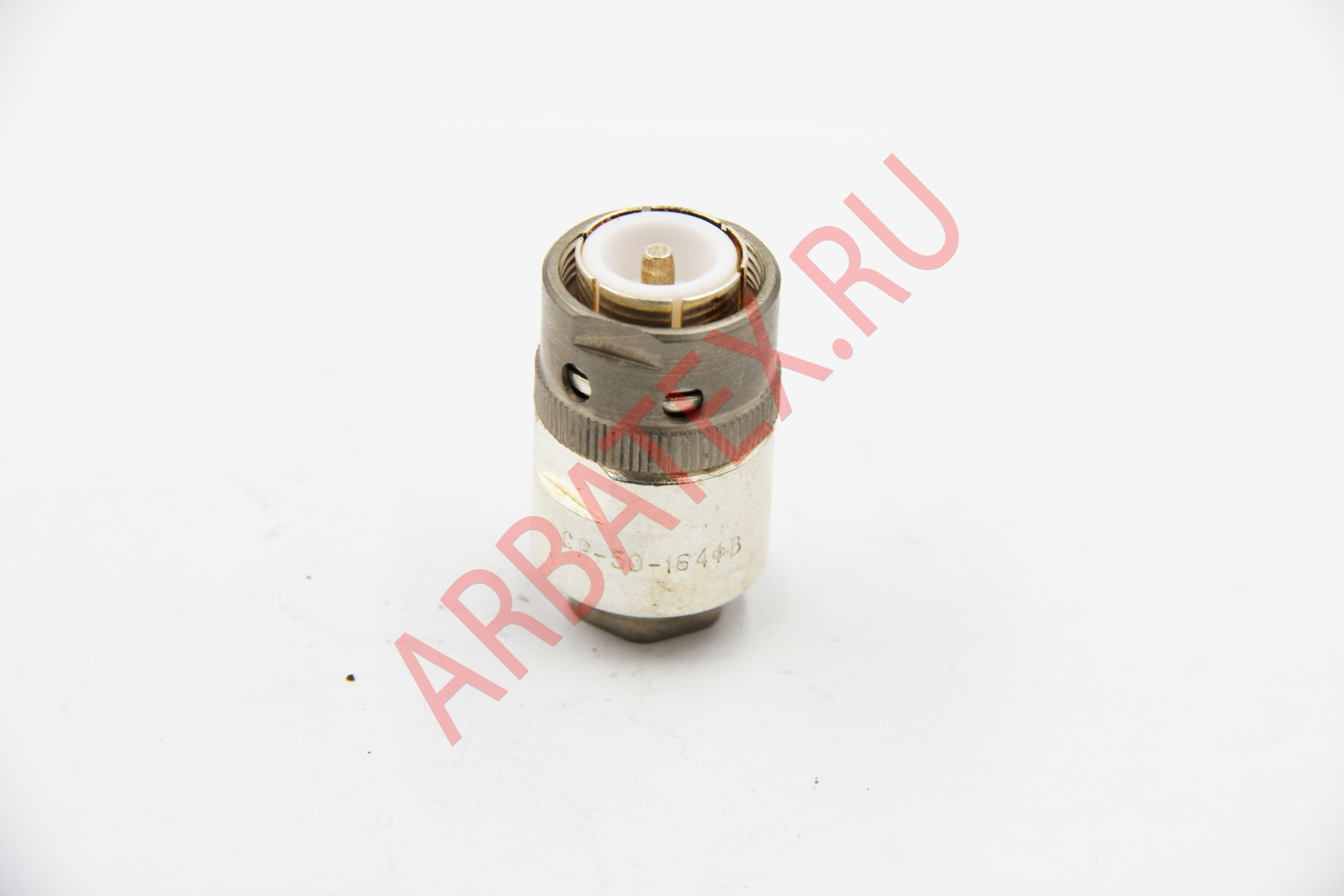

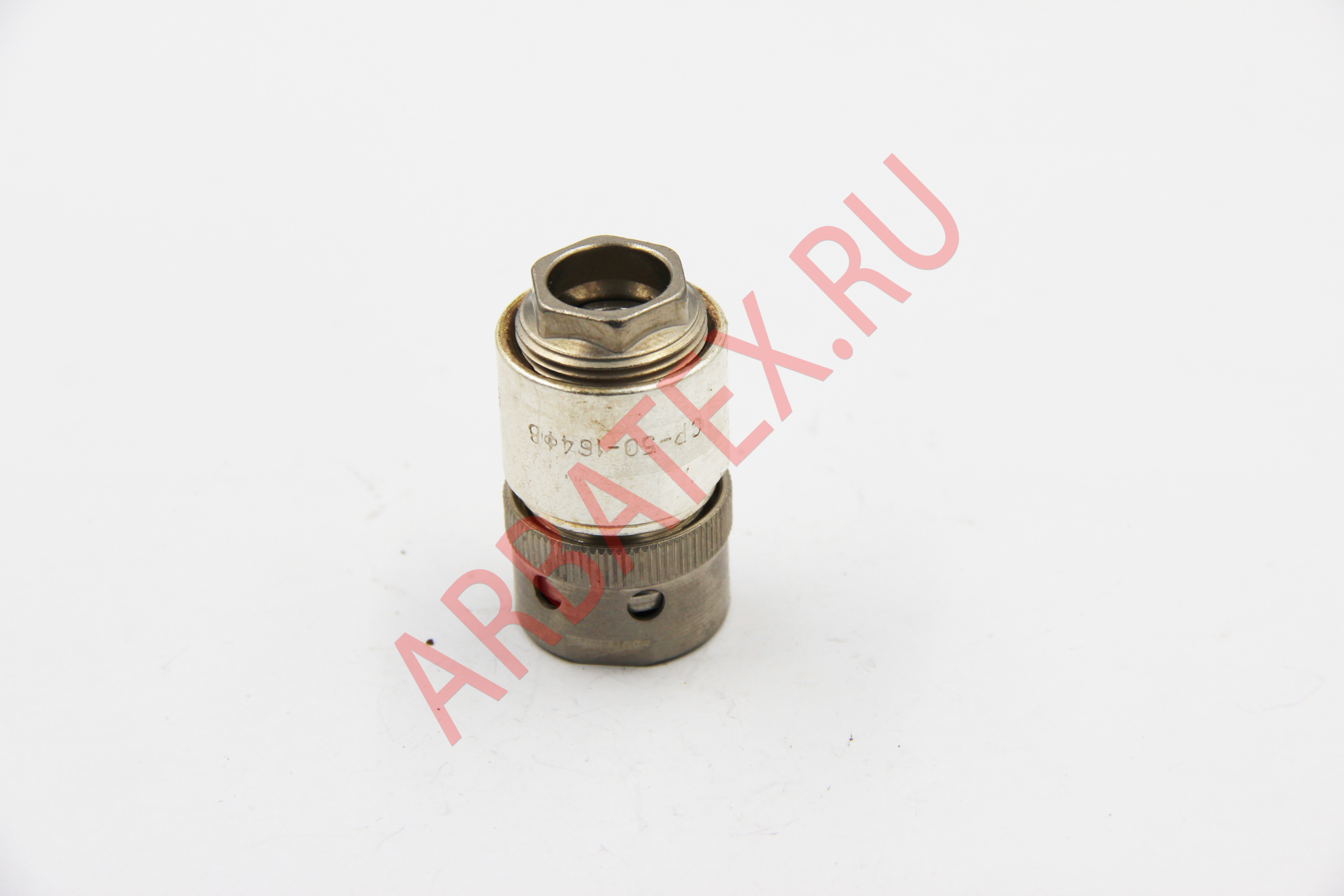

СР50-164ФВ соединитель

Описание разъема СР-50-164ФВ:

Радиочастотные соединители (СР) - это изделия, предназначенные для сочленения кабелей между собой, кабелей с приборами или частей приборов в радиоэлектронной аппаратуре.
По виду сочленения внешнего контакта соединители подразделяются на соединители с резьбовым соединением, у которых сочленение осуществляется при помощи резьбовой накидной гайки; с байонетным соединением, у которых сочленение осуществляется при помощи быстросъемного фигурного замка (байонета); с врубным соединением, у которых сочленение осуществляется без вспомогательных устройств при непосредственном сочленении блоков аппаратуры.
По конструктивному исполнению соединители подразделяются на кабельные, заделываемые на кабелях; приборные, укрепляемые на панелях приборов; жесткие коаксиальные линии; переходы; тройники и четверники. Кабельные и приборные соединители изготавливаются в виде розеток и вилок (полярные) или с одинаковыми сочленяющими частями (униполярные).

Параметры разъема СР-50-164ФВ:

СР-50-164ФВ
Вилка кабельная.
Вид соединения - резьбовое.
Марка присоединяемого кабеля - РК50-7-21, РК50-7-22.
Технические условия - ВР0.364.007ТУ.

Соединитель СР-50-164ФВ предназначен для эксплуатации в электрических цепях радиочастотных трактов.
Рабочее напряжение в нормальных условиях - 500 В
Количество сочленений-расчленений - 500
Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом
Диапазоны рабочих температур:
- соединители с фторопластовой изоляцией - от -60 до +155 °С
- соединители с полиэтиленовой изоляцией - от -60 до +85 °С
Минимальный срок сохраняемости - 15 лет

Структура условного обозначения:
СР-50-164ФВ
СР - соединитель радиочастотный;
50  - величина волнового сопротивления, Ом;
164 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
