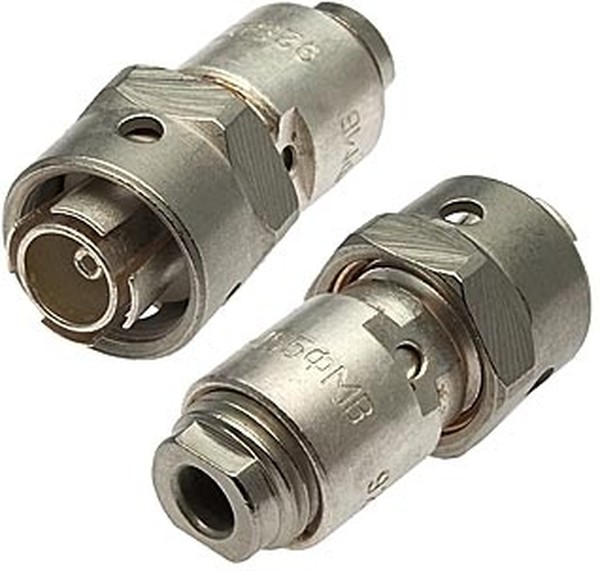

СР50-155ФМВ соединитель

Описание разъема СР-50-155ФМВ:

Соединители типа СР-50 для соединения байонетным или резьбовым способом радиочастотных трактов с волновым сопротивлением 50 Ом. Диапазон частот от 3000 до 10000 МГц в зависимости от типа соединителя. Переходы коаксиальные СР-50-75 ФВ и СР-5095 ФВ; вилки угловые соединителей радиочастотных коаксиальных СР-5076 ПВ, СР-50-81ПВ; вилки прямые соединителей радиочастотных коаксиальных СР-50-76 ПВ, СР-50-74ПВ, СР-50-74ФВ; розетка соединителя радиочастотного коаксиального СР-50-73 ФВ с байонетным способом подсоединения к радиочастотным трактам. Розетки соединителей радиочастотных коаксиальных СР-50-28ФВ и СР-50-27ФВ, вилка соединителя радиочастотного коаксиального СР-50-267ФВ с резьбовым способом соединения к радиочастотным трактам. Соединители с фторопластовым изолятором работают в диапазоне частот до 10000 МГц, с полиэтиленовым изолятором — до 3000 МГц. Рабочее напряжение 10 В, Сопротивление контактов / изоляции 0,01 Ом / 1000 МОм, Количество сочленений / расчленений 500 на 6000 часов; Рабочая температура -60...85 С

Параметры разъема СР-50-155ФМВ:

СР-50-155ФМВ
Розетка кабельная прямая.
Вид соединения - резьбовое.
Марка присоединяемого кабеля - РК50-2-11, РК50-2-16, РК50-2-21, РК50-2-22.
Технические условия - ВР0.364.018ТУ.

Соединитель СР-50-155ФМВ предназначен для эксплуатации в электрических цепях радиочастотных трактов.
Рабочее напряжение в нормальных условиях - 500 В
Количество сочленений-расчленений - 500
Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом
Диапазоны рабочих температур:
- соединители с фторопластовой изоляцией - от -60 до +155 °С
- соединители с полиэтиленовой изоляцией - от -60 до +85 °С
Минимальный срок сохраняемости - 15 лет

Структура условного обозначения:
СР-50-155ФМВ
СР - соединитель радиочастотный;
50  - величина волнового сопротивления, Ом;
155 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен;
М - модернизированный вариант соединителя;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
