РШАГ-КП-14-1

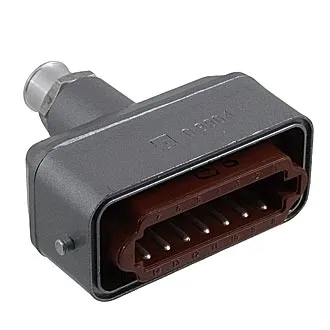

Описание разъема РШАГ-КП-14-1


Соединители объемного монтажа типа А предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного тока. Вилки и розетки оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой выходы кабеля. Для крепления кабеля в корпусе служит втулка. Покрытие контактов серебро, олово-висмут. Климатическое исполнение УХЛ, В. Приемка 1, 5, 9. Для фиксации сочлененного положения розетки имеют специальные зажимы. Соединители без корпуса предназначены для внутреннего монтажа в корпусном исполнении - для наружного монтажа. Соединители, имеющие кабельные (кроме проходных) корпуса, изготавливаются в пылебрызгозащищенных (с уплотнительной прокладкой) корпусах и комплектуются металлическими или пластмассовыми заглушками.

Параметры разъема РШАГ-КП-14-1:

Общие характеристики соединителей РША:
Тип соединителя:	прямоугольный, низкочастотный, для внутреннего и наружного монтажа
Климатическое исполнение:	УХЛ, В
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный, проходной
Исполнение монтажной части::	без корпуса, прямой корпус, угловой корпус
Покрытие контактов:	серебро, олово-висмут
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний, наружный
Технические параметры соединителей РША:
Общее количество контактов:	6, 8, 10, 14, 20
Сопротивление контактов, не более, Ом:	0,01
Рабочий ток на контакт, А:	6
Максимальное рабочее напряжение, В:	600
Сопротивление изоляции в нормальных климатических условиях, не менее, ГОм:	10
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	5....200 100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Рабочая температура окружающей среды, °C:	от -60 до +85
Повышенная относительная влажность воздуха при температуре 40°C, %:	98
Минимальная наработка, часов:	5000
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	15
