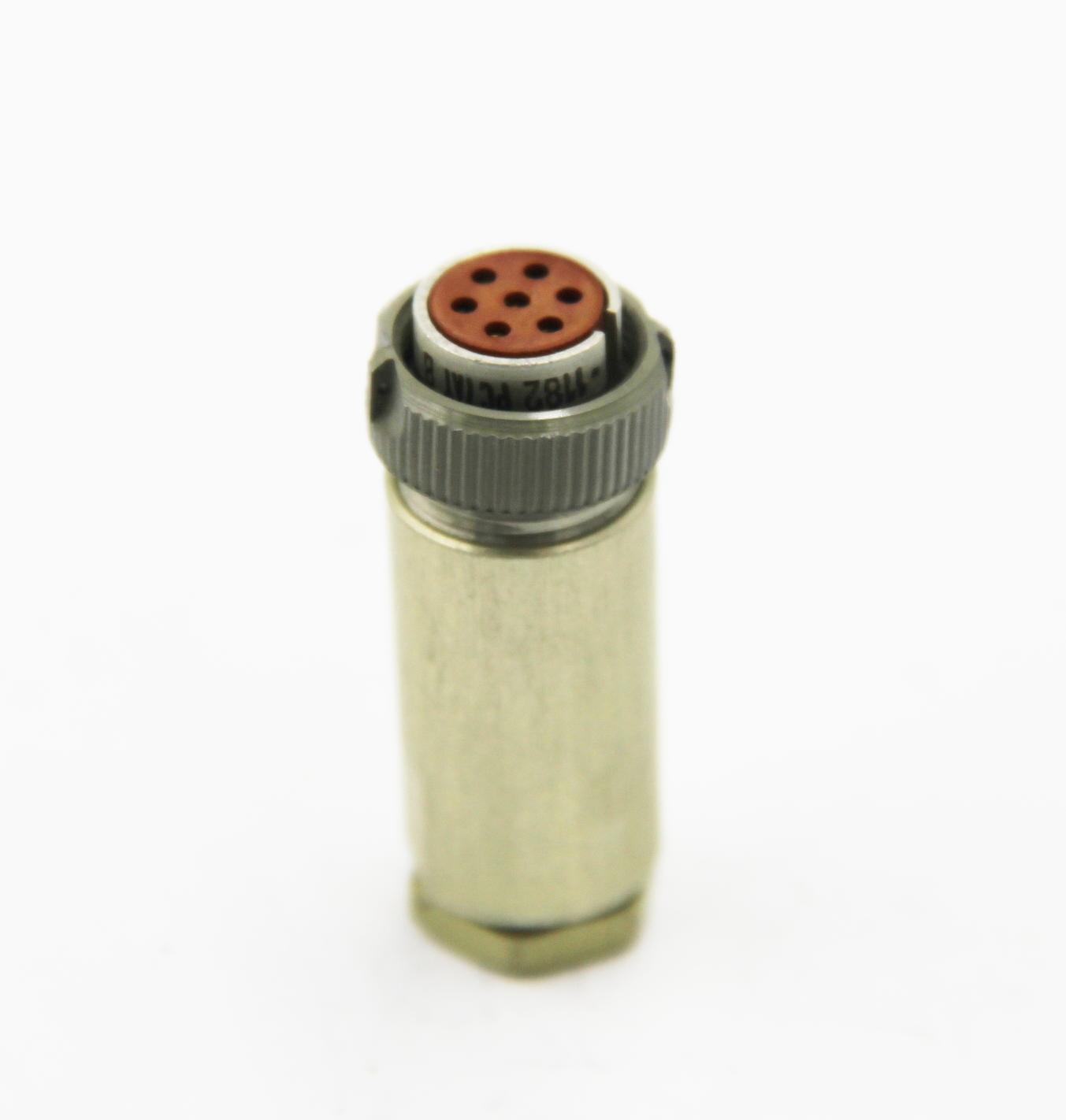

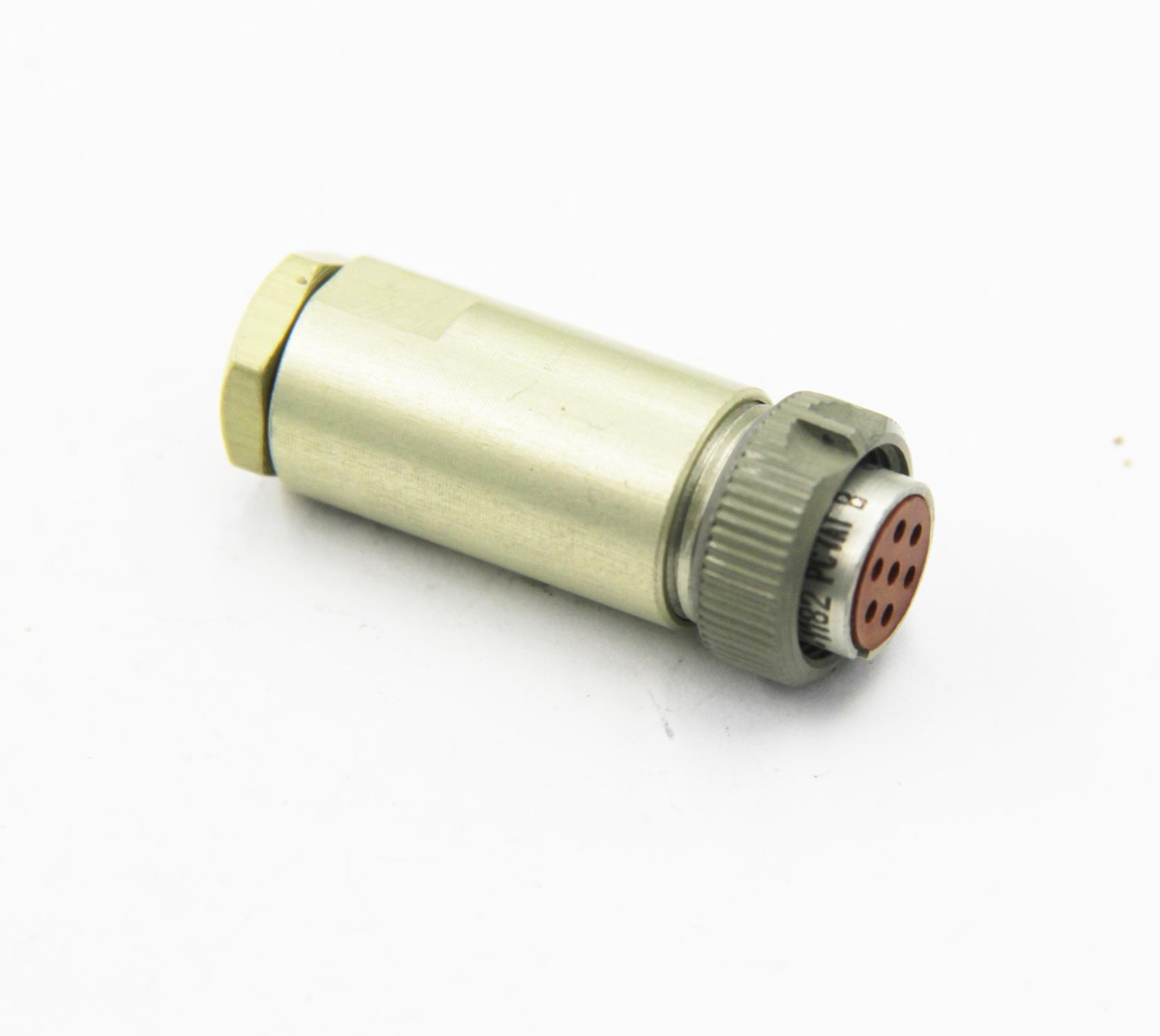

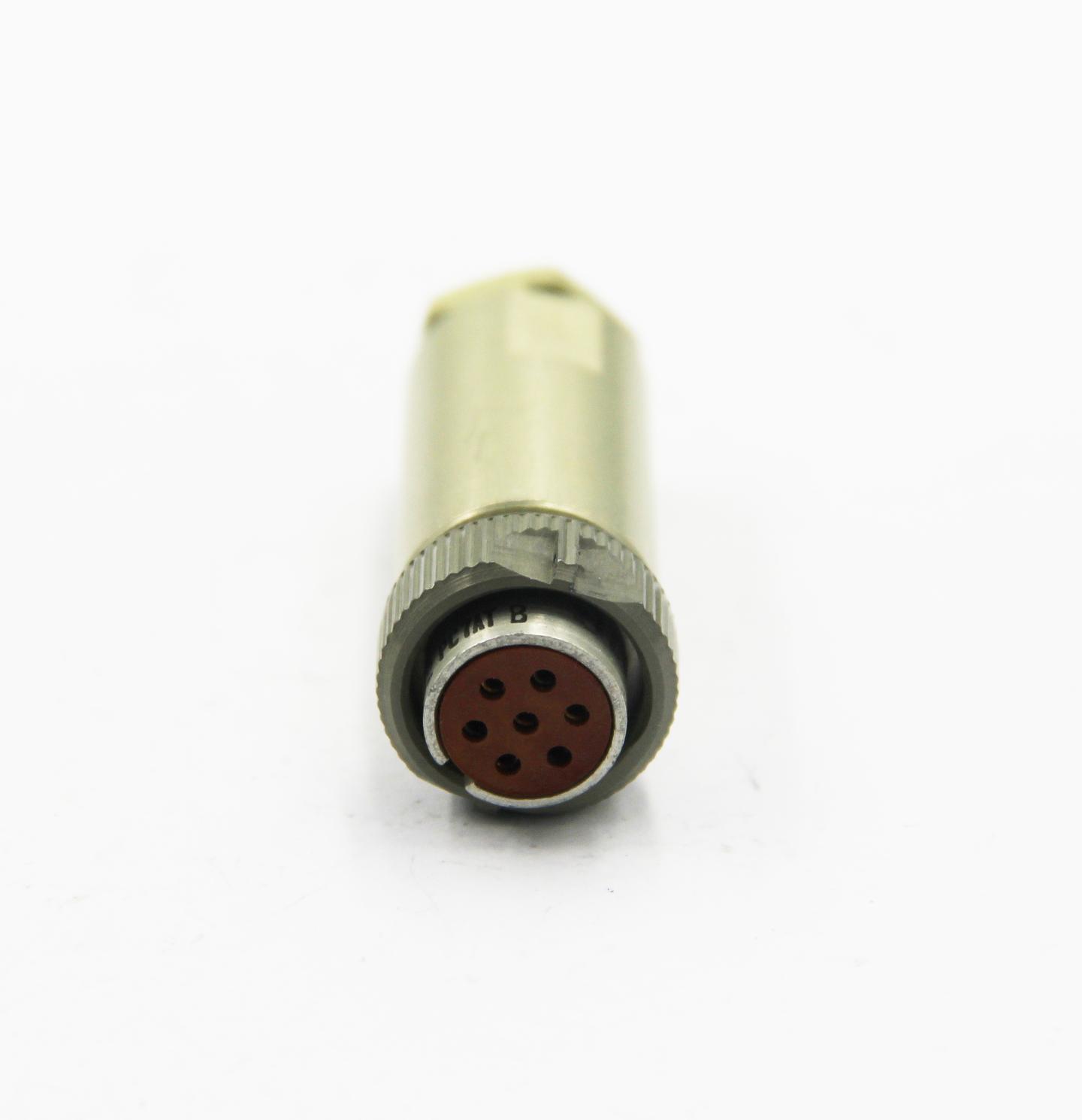

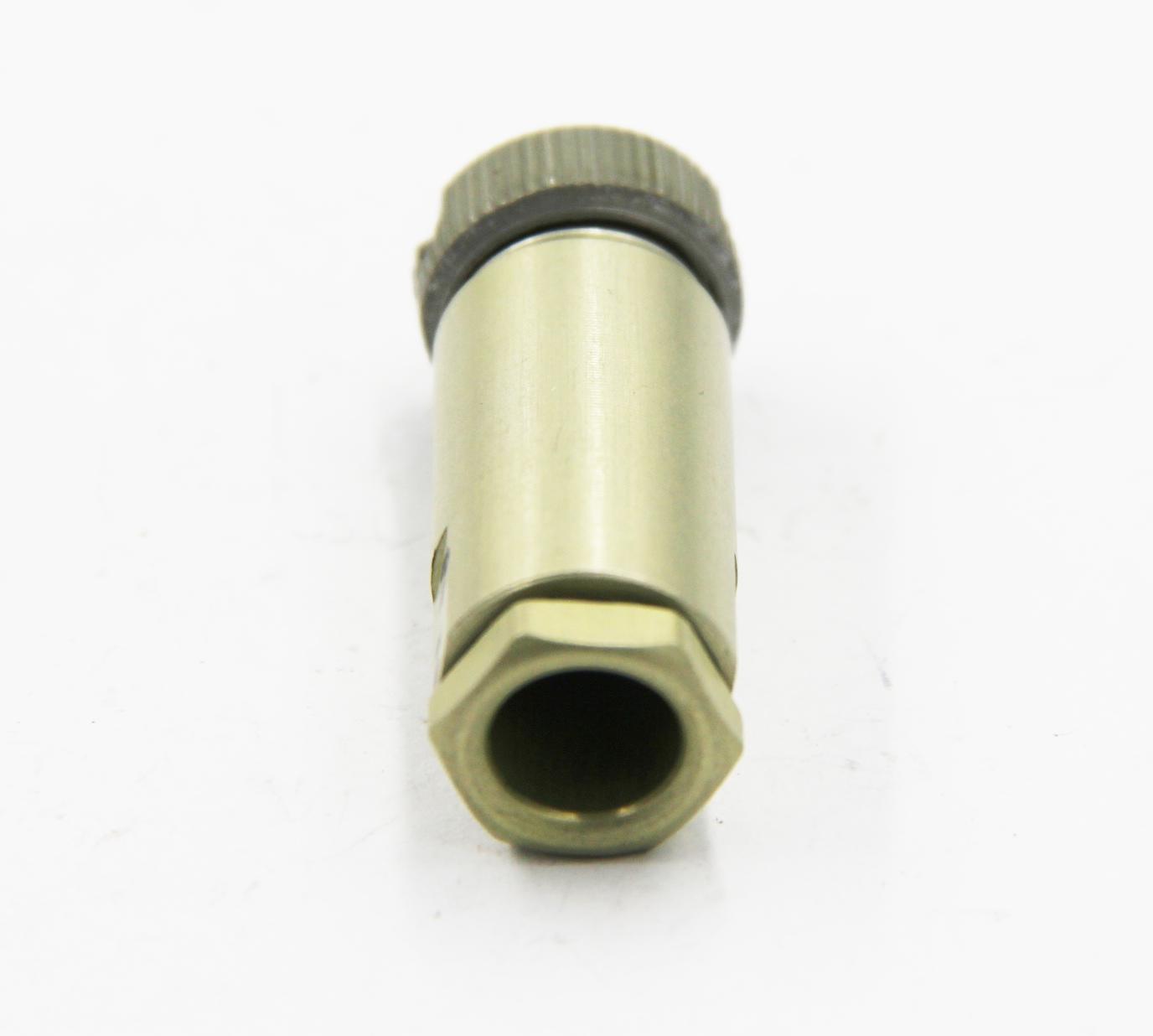

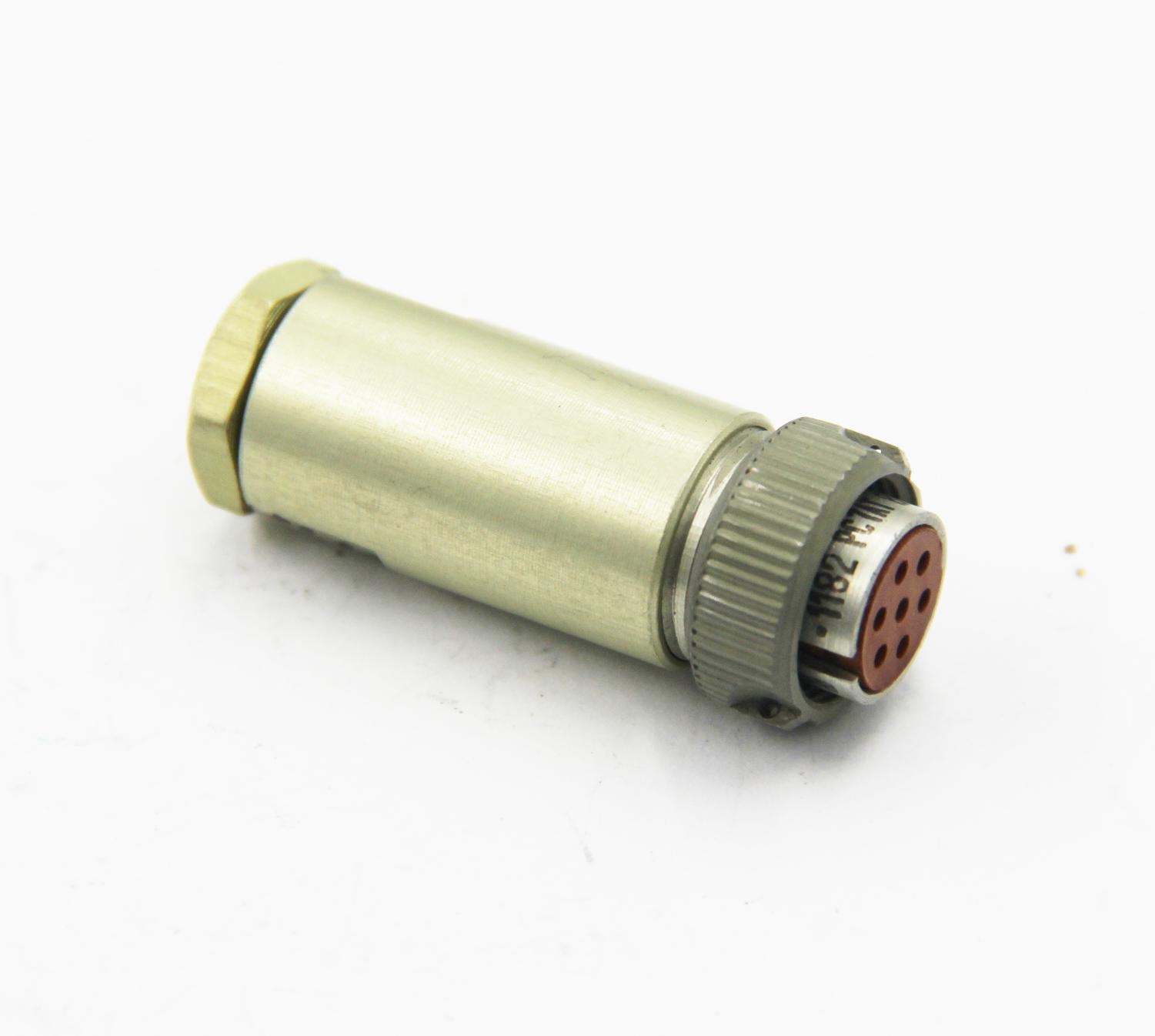

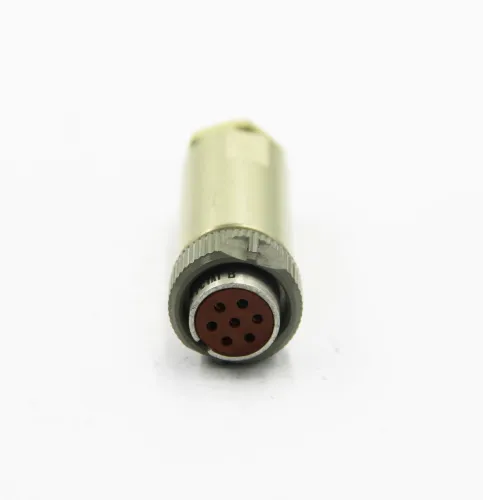

Описание разъема РС7АТВ
Сочленение вилок РС7АТВ - резьбовое
Поляризация корпусов соединителей - одношпоночная.
Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым).
Покрытие контактов РС7АТВ - золото.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями АВ0.364.047ТУ (АШДК.434410.059ТУ).
Параметры разъема РС7АТВ:
Механические факторы:
Синусоидальная вибрация:
Диапазон частот, Гц 1-5000
Ускорение, м/с2 (g) 147 (15)
Механический удар:
Одиночного действия (ускорение, м/с2 (g) 5000 (500)
Многократного действия (ускорение, м/с2 (g) 5000 (500)
Климатические факторы:
Повышенная рабочая температура среды, °С 85
Пониженная рабочая температура среды, °С -60
Атмосферное пониженное давление, Па (мм рт. ст.) 1.3·10-4(10-6)
Сопротивление контактов 5 мОм
Сопротивление изоляции в нормальных климатических условиях, не менее 1000 МОм
Максимальное рабочее напряжение (амплитудное значение), В 200
Скорость утечки воздуха при перепаде давления 9.806·104 Па (1кгс/см2) 0.3 л/ч
Количество сочленений - расчленений 250
Минимальная наработка соединителя 1000 ч
Срок сохраняемости 15 лет
Соединители устойчивы к воздействию спецфакторов
