Описание товара

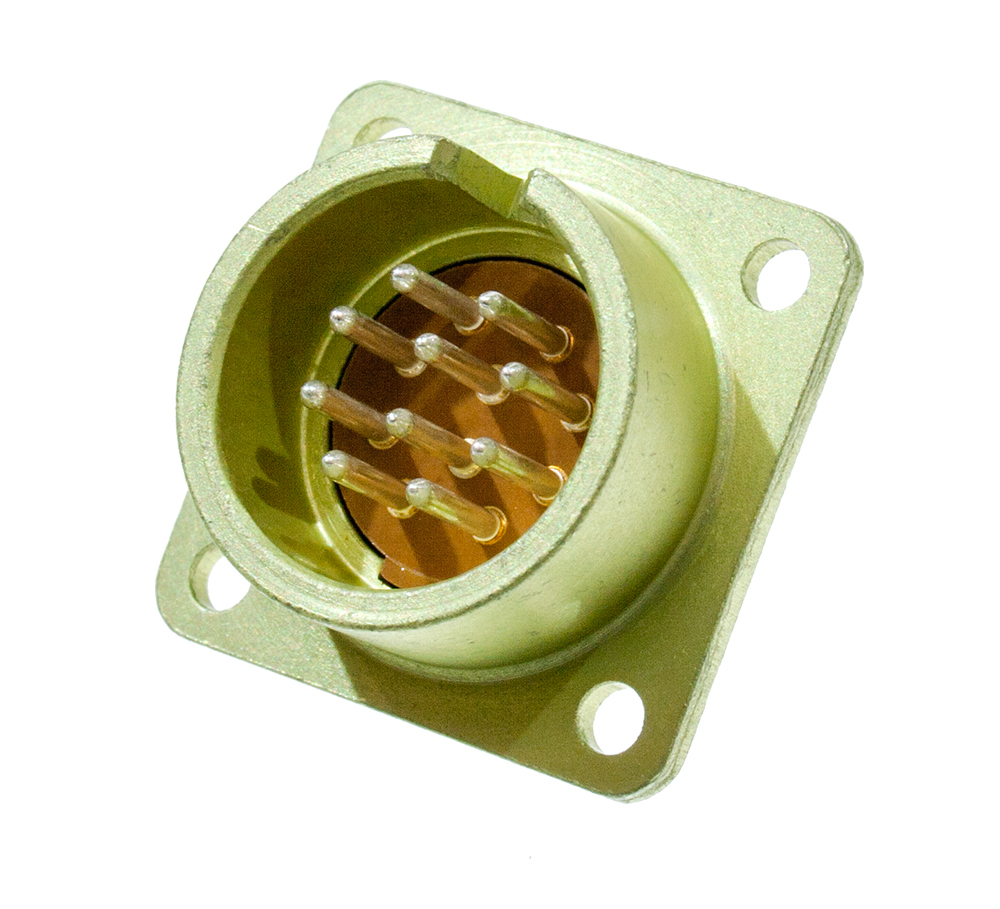

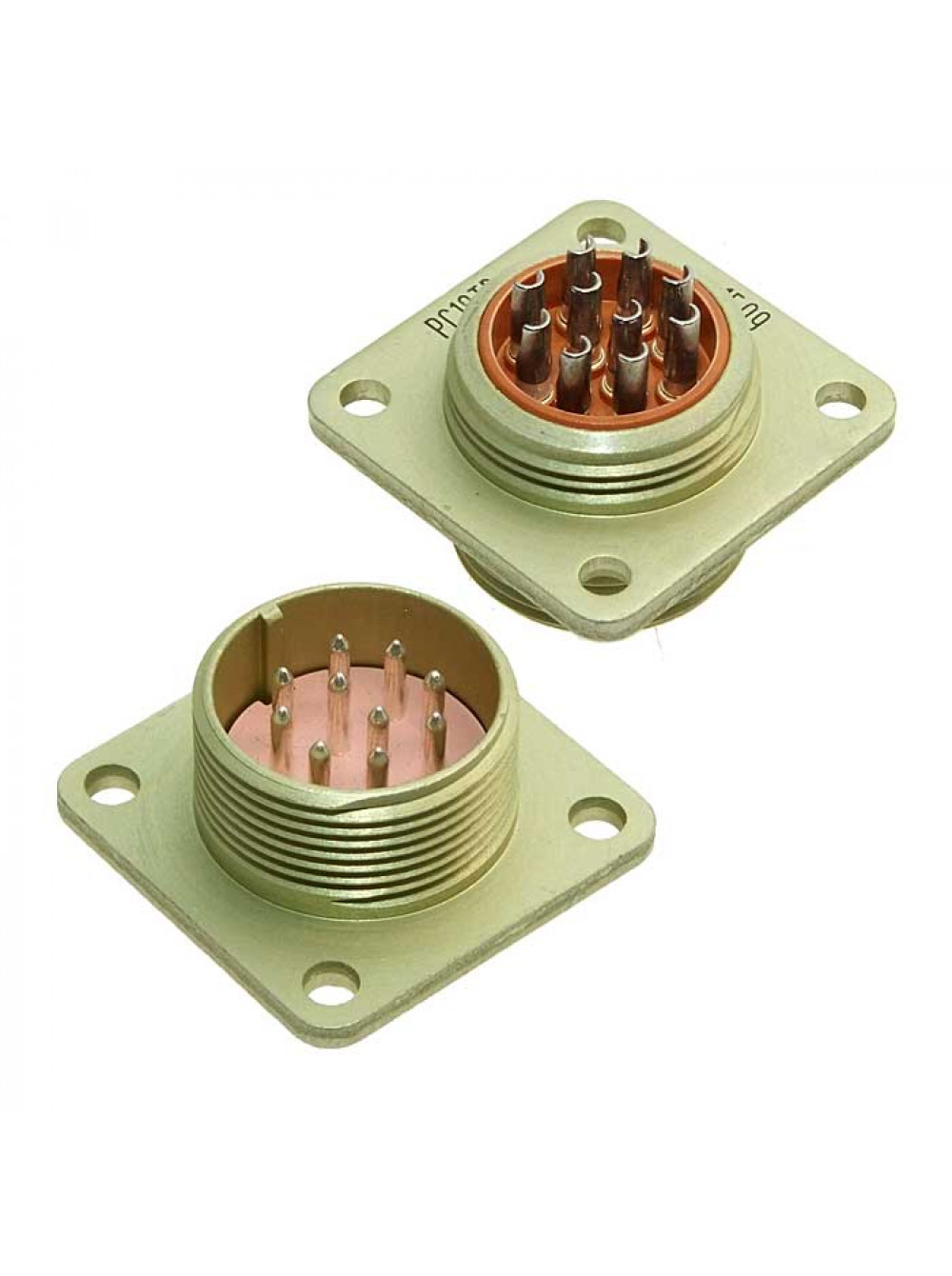

Соединители типа РС предназначены для работы в электрических цепях постоянного, импульсного и переменного токов частотой до 3 МГц. Соединители состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.
Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ — резьбовое. Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ — врубное. Фиксация сочлененного положения врубных соединителей обеспечивается устройствами потребителя. Поляризация корпусов соединителей — одношпоночная. Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым). Соединители с металлическим кожухом изготавливаются в экранированном и неэкранированном варианте.
Покрытие контактов в соединителях:
РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ — золото,
РСГТВ, РСГБТВ, РСБТВ, РСТВ — серебро.
- технические условия — АВ0.364.047 ТУ
- покрытие контактов — золото
| Технические параметры соединителей РСГАТВ, РСГБАТВ, РСГТВ, РСГБТВ, РСАТВ, РСБАТВ, РСТВ, РСБТВ: |
|---|
| Общее количество контактов: | 4, 7, 10, 19, 32, 50 |
| Сопротивление контактов, не более, МОм: | 5 |
| Максимальный ток на одиночный контакт, А: | 4 |
| Максимальная токовая нагрузка на соединитель, А: | 15....75 |
| Максимальное рабочее напряжение, В: | 200 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 147 (15) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 5000 (500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 500 (50) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3·10-4 (10-6) |
| Повышенная относительная влажность воздуха при температуре +35 °С: | 98% |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Минимальная наработка, часов: | 1000 |
| Количество сочленений-расчленений: | 250 |
| Срок сохраняемости, лет: | 25 |
