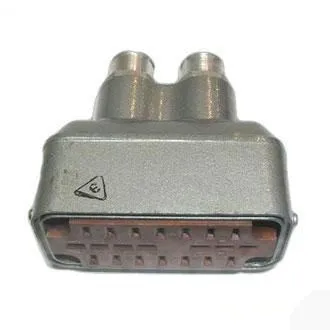

РП14А-21Г3

Описание разъема РП14А-21Г3

Соединители внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Вид климатического исполнения - УХЛ, В. Вид приемки - 1, 5, 9. Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым и угловым выходом кабеля и фиксирующие замки. Покрытие контактов серебро и олово-висмут. Вилки и розетки имеют ловители и плавающие контакты.
Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым и угловым выходом кабеля и фиксирующие замки. Покрытие контактов серебро и олово-висмут.
В качестве закрепления кабеля в корпусе имеется втулка. Контакты покрыты либо серебром, либо олова-висмут. В частности исполнения климатического УХЛ, В.
Выполнены данные разъемы по техническим условия - бРО.364.024 ТУ, ГЕО.364.015 ТУ, НЩО.364.005 ТУ

Параметры разъема РП14А-21Г3:

Основные технические параметры РП14А-21Г3 розетка:

РП14А-21Г3
Соединитель РП14А-21Г3 низкочастотный прямоугольный предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов напряжением 800 В.
Соединители РП14А изготавливают в климатическом исполнении УХЛ и В по ГОСТ 15150-69.
Вид приемки - 1,5,9.
Технические условия: бР0.364.024 ТУ (ОТК), ЕСЗ.656.015 ТУ (ПЗ).
Соединители РП14А используются для наружного монтажа.
Вилки и розетки РП14А оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой выходы кабеля. Для крепления кабеля в корпусе служит втулка.
Вилки и розетки имеют направляющие элементы-ловители.
Соединители всеклиматического исполнения, имеющие кабельные корпуса, изготавливаются в пылебрызгозащитных (с уплотнительной прокладкой) корпусах.
Контакты вилок и розеток плавающие.

Технические характеристики соединителя РП14А-21Г3:
- Максимальное рабочее напряжение  ...... 800 В;
- Сила электрического тока на один контакт ...... не более 5 А;
- Сопротивление контактов ...... не более 0,03 Ом;
- Интервал рабочих температур ...... от -60 до +100 °С;
- Количество контактов ...... 21, 30;
- Минимальная наработка ...... 10000 часов;
- Срок сохраняемости ...... 15 лет.

Структура условного обозначения:
РП14А-21Г3
РП - Тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный;
14 - Порядковый номер разработки;
А - Конструктивный вариант с унифицированным кожухом;
21 - Количество контактов: 21, 30;
Г - Тип контакта: Ш - штыревой контакт (вилка); Г - гнездовой контакт (розетка);
3 - Тип кожуха:
  - 3 - блочная часть с приборным кожухом;
  - 4 - блочная часть с проходным кожухом;
  - 6 - блочная часть с прямым кожухом;
  - 7 - блочная часть с угловым кожухом;
  - 8 - блочная часть с боковым кожухом;
5 - Покрытие контактов: 5 - химическое окисное пассивное покрытие; без буквы - серебро;
В - Климатическое исполнение: В - всеклиматическое; без буквы - УХЛ.
