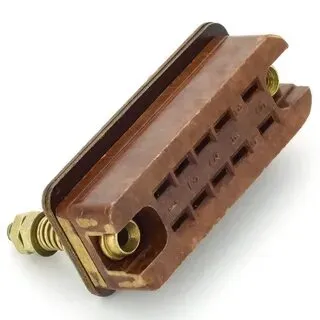

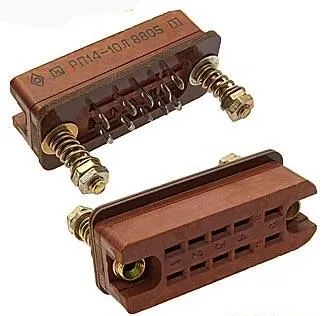

РП14-10Л розетка

Описание разъема РП14-10Л:

Соединители внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Вид климатического исполнения - УХЛ, В. Вид приемки - 1, 5, 9. Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым и угловым выходом кабеля и фиксирующие замки. Покрытие контактов серебро и олово-висмут. Вилки и розетки имеют ловители и плавающие контакты.
Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым и угловым выходом кабеля и фиксирующие замки. Покрытие контактов серебро и олово-висмут.
В качестве закрепления кабеля в корпусе имеется втулка. Контакты покрыты либо серебром, либо олова-висмут. В частности исполнения климатического УХЛ, В.
Выполнены данные разъемы по техническим условия - бРО.364.024 ТУ, ГЕО.364.015 ТУ, НЩО.364.005 ТУ

Параметры разъема РП14-10Л:

Рабочее напряжение, В..............................................................800
....................................................................................1550 – «В» (ПЗ)
Сила электрического тока на один контакт, А, не более...................15
Сопротивление контактов, Ом, не более.....................................0,004
...............................................................................0,02 -УХЛ 2.1(ОТК)
Температура окружающей среды, 0С.................................-60 ÷ +125
Количество контактов.................................................7,11,15,22,30,42

Расшифровка условного обозначения разъема РП14-10Л

РП14 - Тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный;
10 - Количество контактов: 5,10,16,30; Л - Наличие ловителей (направляющих штырей, втулок); О - Облегчённый вариант изолятора;
Ш - Вилка
Г - Розетка
3 - Блочная часть с приборным кожухом
4 - Блочная часть с проходным кожухом
6 - Кабельная часть с прямым кожухом
7 - Кабельная часть с угловым кожухом
8 - Кабельная часть с боковым кожухом
5 - Покрытие контактов: 5 - химическое окисное пассивное покрытие; без буквы - серебро;
В - Климатическое исполнение: В - всеклиматическое; без буквы - УХЛ.
